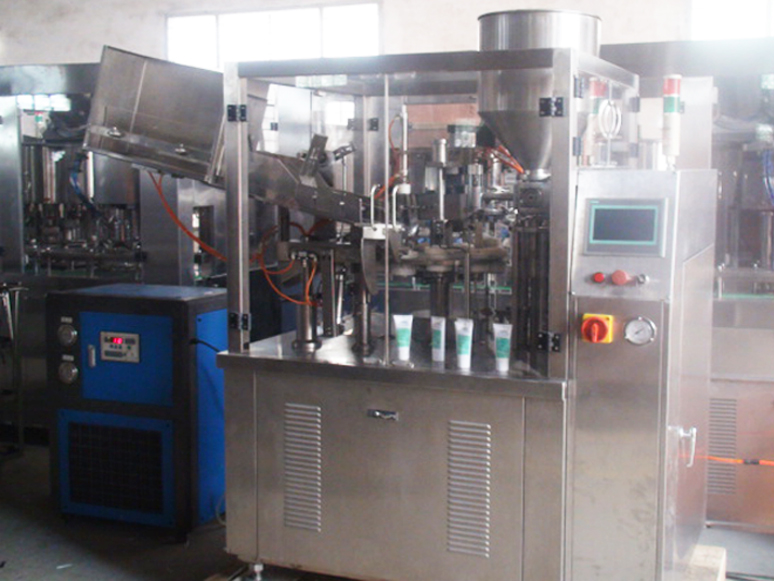

Automaattinen Cream Lotion -putkien täyttötiivistyskone vesijäähdyttimellä

• Putkien materiaalit: muoviputket / laminoidut putket
• Täyttötilavuus: 5-250 ml/putki (säädettävä)
• Täyttötarkkuus: 1 % (tai vähemmän kuin)
• Lähtökapasiteetti: 45 putkea minuutissa
• Putken halkaisija: Ø10mm-Ø50mm
• Putken maksimipituus: 220 mm
• Virtalähde: 220v/380v/50-60hz
• Ilmanpaine: 0.55mpa-0.65mpa
• Apumoottori: 1,1kw
• Lämpötiivistysteho: 3,0kw
• Kokonaismitat (PxLxK): 2000 * 900 * 1500
• Putkien täyttötiivistyskoneen paino: 850 kg

Katso video

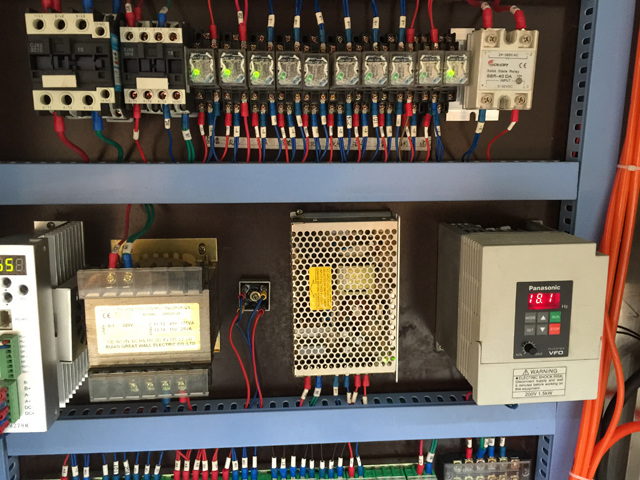

Koneen ohjausosat koostuvat älykkäästä ihmisen ja tietokoneen välisestä käyttöliittymästä, suuresta kosketusnäytöstä / ohjauspaneelista, mukaan lukien lämpötilan asetus, moottorin nopeus, täyttönopeus, suora näyttö ja näytön ohjaus. Koneen komponentit, jotka koskettavat täyttöä materiaali on valmistettu ruostumattomasta teräksestä SUS304 ja SUS316L. Koneen mukana toimitetaan myös läpinäkyvä kansi, syöttöputki, syöttölaite. Koneessa on turvakytkin, automaattinen pysäytys, pehmeä putken asento, valosähköinen tiivistysohjaus jne.

Prosessin aikana putken syöttö ja asettaminen, täyttö ja sulkeminen sekä irrotus ovat kaikki automaattisesti ohjattuja. Digitaalinen laskuri on asennettu koneen matalaan etuosaan. Täyttöprosessin aikana täyttöpää asetetaan materiaaliastian sisään, jotta ilma ei pääse sisään. Korkean viskositeetin täytemateriaalille asennetaan puhalluslaite täydellisen tiivistyksen varmistamiseksi. Useita eri tiivistetyyppejä on saatavilla vastaamaan asiakkaiden erilaisia tarpeita.

Pääparametri

Pääominaisuudet

1. Seuraava vaihteiston osa, joka on suljettu alustaan, turvallinen, luotettava, saastumaton;
2. Täyttö- ja tiivistysosat, jotka on asennettu alustalle puolisuljetun staattisen kehyksen katselukuvun yläpuolelle, helppo tarkkailla, helppo käyttää, helppo huoltaa;
3. Plc-ohjaus, ihmisen ja koneen välisen keskustelun käyttöliittymä;
4. Piirivalitsin nokka-asemaan, suuri nopeus, korkea tarkkuus;
5. Laatikon ja kalteva putken asento, valinnaisesti;
6. Kaareva käsinoja, jossa on tyhjiöadsorptioyksikkö, kaiteet ja paineputkilaitteen vuorovaikutus, letku syötetään ylempään putkiasemaan;
7. Valosähköiset vakiotyöasemat, erittäin tarkka anturi, askelmoottorin ohjausletkukuvio oikeassa asennossa;
8. Liikkuva ruiskutusmateriaalipää syvällä letkun ruiskutusmateriaalin sisällä, sivuulostulon sivuhuomautus, injektiomateriaalin syöttösuutin integroidulla tavalla täyttöpuhalluksen laadun varmistamiseksi;
9. Ei putkea ei täyttöä;
10. Tiivistyksen käyttöönotto (Leister kuumailmapistooli) pakoputken sisäinen lämmitys, jäähdytetty jäähdytyksellä ulkoisella kokoonpanolla;
11. Työasema kirjoittaa automaattisesti koodinumeron, joka on painettu paikan prosessivaatimuksiin;
12. Leikkaa muovinen robotti suorassa kulmassa tai letkun pyöristetystä päästä valintaa varten;
13. Vikahälytys, ei putkihälytystä, oven avattu sammutus, ylikuormituksen sammutus;
14. Laskenta ja määrälliset seisokit;

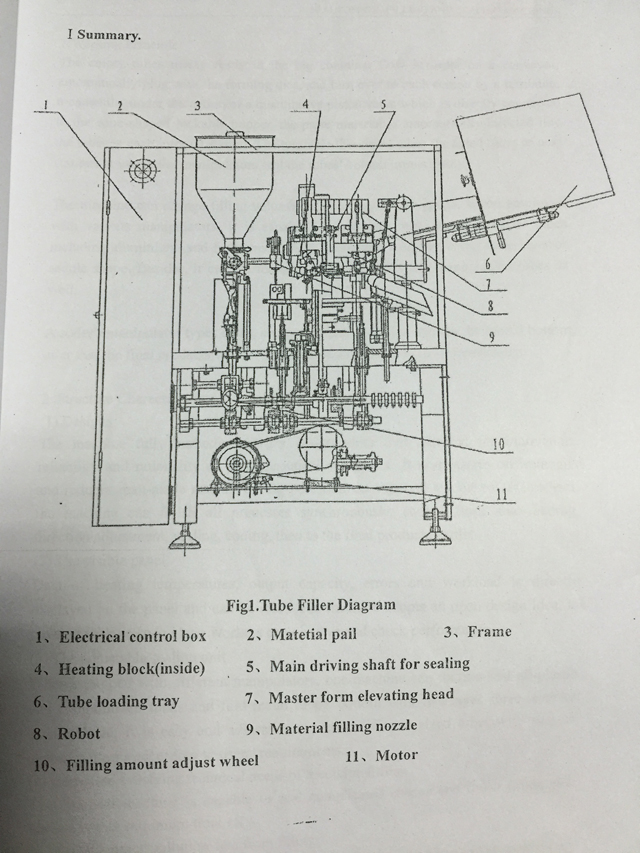

Piirustus putkien täyttösaumauskoneesta

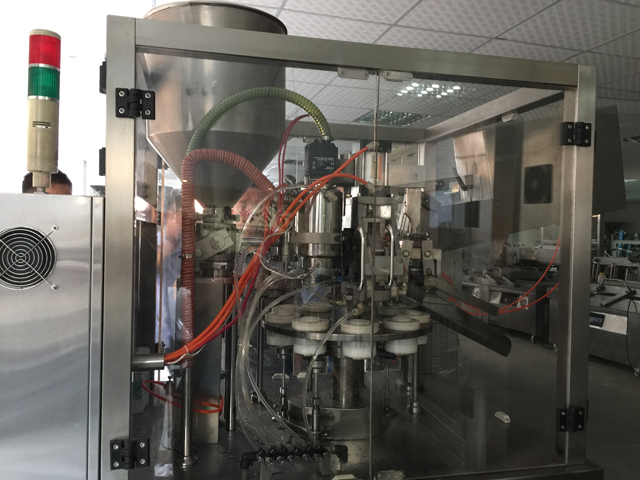

Putkien täyttötiivistyskoneen toimintaperiaate

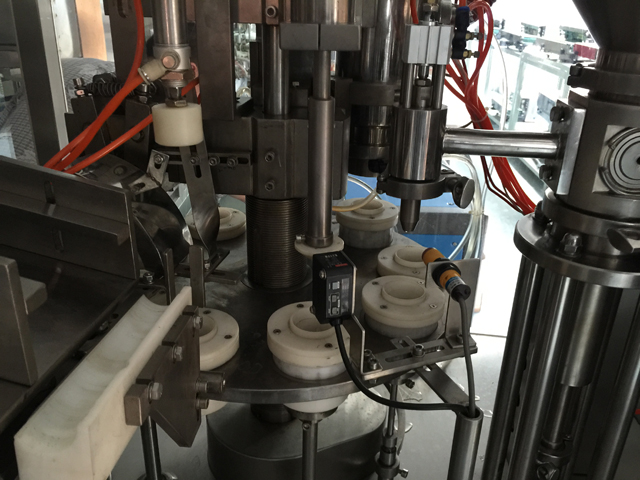

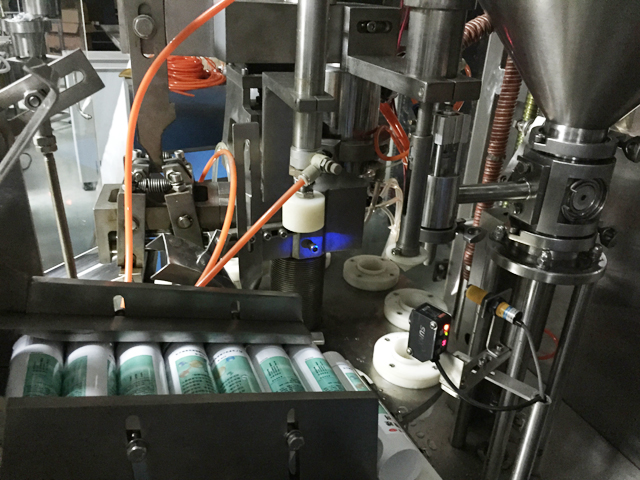

Tyhjät putket siististi valmiina isossa säiliössä virtaavat järjestyksessä kuljettimelle, joka on automaattisesti tukkeutunut muodostusmuotteihin ja kääntyy jokaiselle asemalle robotin toimesta; sillä välin kvantitatiivisen mäntäventtiilin vaikutuksesta, joka on suoraan liitetty kartion muotoiseen lukittavaan suppiloon, tahnamateriaalit ruiskutetaan automaattisesti putkiin jokaisessa väliasemassa.

Kääntöpöytä vie täytetyt putket seuraavalle asemalle, jossa manipulaattorit sulkevat putken pohjan välittömästi. Kone voi muuttaa täyttötilavuutta virtausmittaria säätämällä. Erilaisten manipulaattoreiden kanssa työskenneltäessä se pystyy käsittelemään monimetalliputkia, mukaan lukien alumiinia ja lisäksi taita pohjaa kaksikerroksisella kolmella satulan muotoisella kerroksella. Lisäksi se voi lämpötiivistää kaikki muoviputket ja laminoidut letkut. Koodaajan manipulaattori kirjoittaa päivämäärät, sarjanumeron ja viimeinen käyttöpäivämäärän putkien päähän. Tämän jälkeen lopputuotteet johdetaan automaattisesti keräyssäiliöputkiin.

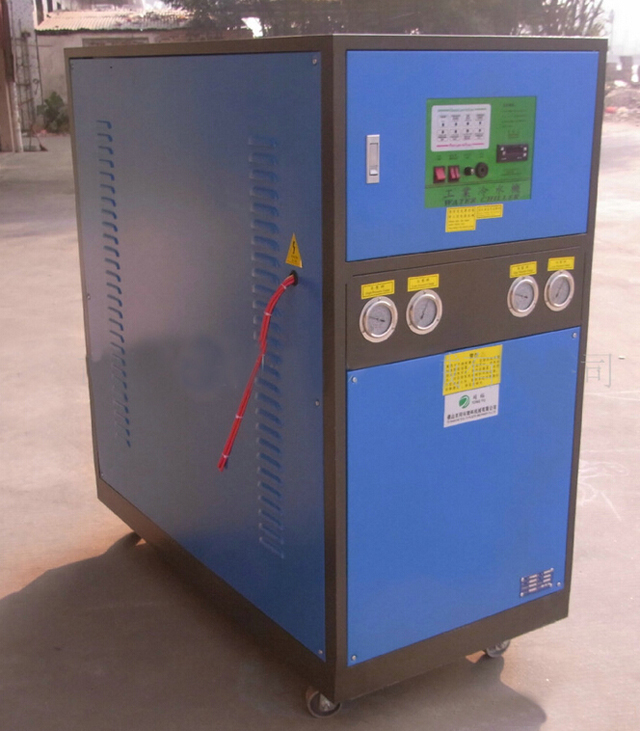

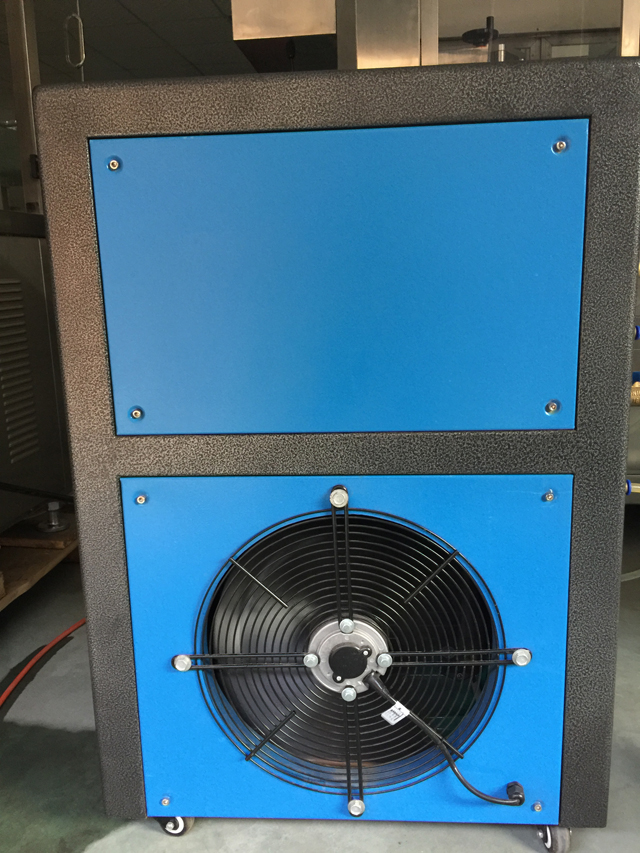

Tarvike sisä-ulko-lämmitysprosessin jäähdyttämiseen

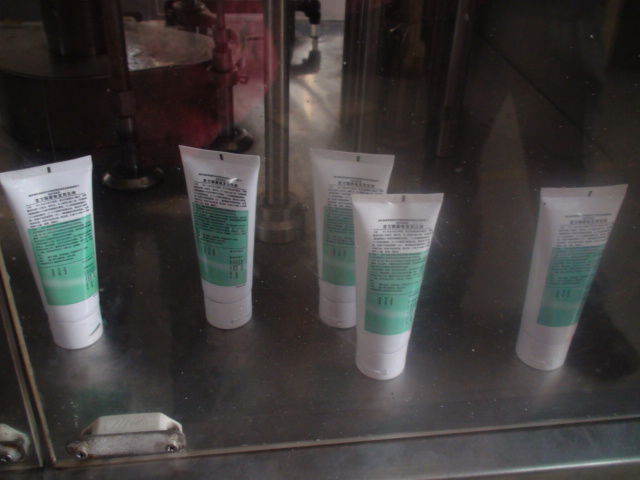

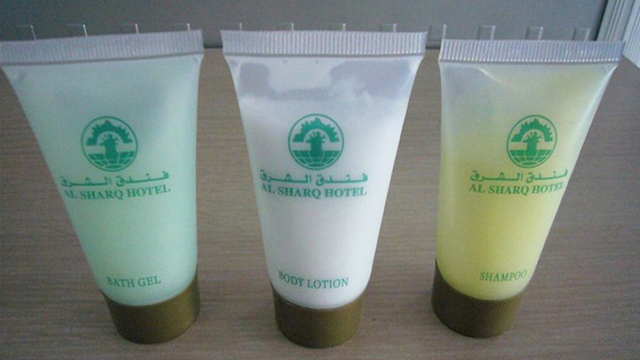

Näytteitä
