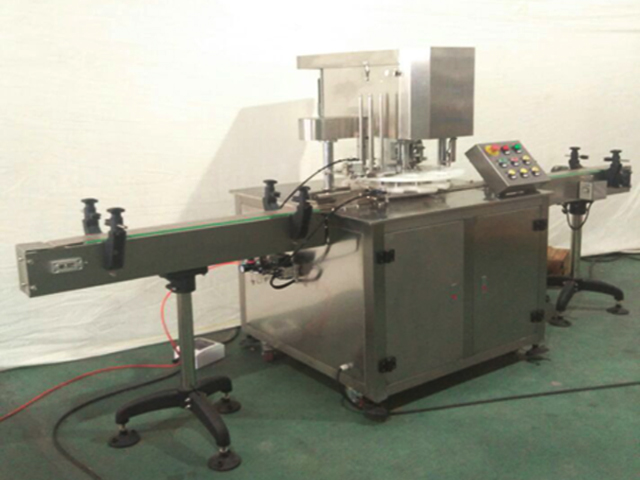

Automaattinen lineaarinen metallialumiinipurkkien saumauskone

Automaattinen lineaarinen metallialumiinipurkkien tiivistyskone

Materiaali: ruostumaton teräs
Päätypää: 1
Suljettujen tölkkien lukumäärä: Yksi
Tiivistysnopeus: 25-30 minuutissa
Tiivistyksen korkeus: 40-200 mm
Saatavana olevan pullon halkaisija: 35-100 mm
Työpaine: AC220v 50/60hz (AC380v 50/60hz)
Teho: 1,1kw
Paino: 500kg
Koko: 3000*900*1700mm

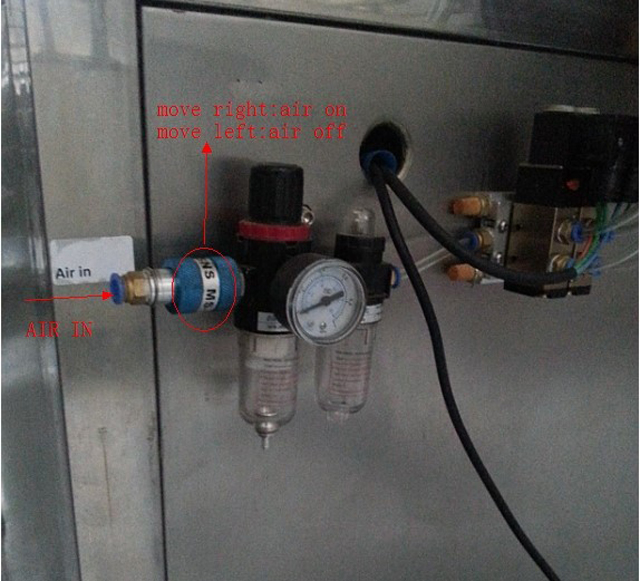

Ilman lähde: 0,5 mpa

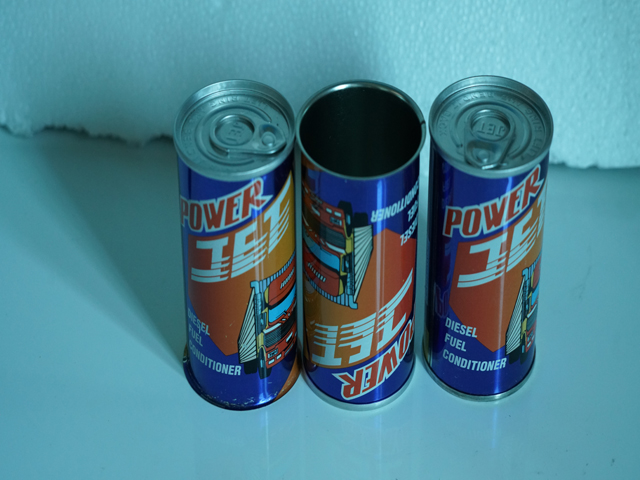

Tämä tuote koskee pääasiassa pyöreiden tölkkien tiivistyspakkauksia, joissa on erilaisia PET-muovia, rautaa, alumiinia, paperia ja muita ominaisuuksia, sillä on edistynyt muotoilu ja kohtuullinen rakenne, jota on helppo käyttää, jotta se olisi välttämätön ja ihanteellinen pakkauslaite elintarvikkeille. , lääkkeet, tee, kemianteollisuus ja muut teollisuudenalat.

Tämän tuotteen pääosassa käytetään kaikkia ruostumattomia materiaaleja, joiden ulkonäkö on yksinkertainen ja kaunis ja jotka vastaavat useimpien standardituotantoosastojen suunnitteluvaatimuksia.

Tämä tuote käyttää yksi- tai kolmivaiheista virtalähdettä, jonka teho on 1,1 kW, sen eri osat ja komponentit tarkkuustyöstössä, tuotantoteknologiat ja muut, joita on kehitetty ja jatkuvasti parannettu yrityksemme pitkäaikaisen asiakaskokemuksen ansiosta. avainosassa on ainutlaatuinen muotoilu, jolla on korkea lujuus, alhainen melu ja hyvä tiivistyskyky.

Tämä tuote täyttää kaikki kansallisten standardien, osastojen standardien ja yritysstandardien vaatimukset ja lähtee tehtaalta vasta tiukan tarkastuksen ja testin jälkeen.

Se on täysautomaattinen tuotantolinja, joka voi muodostaa tuotantolinjat täyttöjärjestelmän, punnitus- ja täyttöjärjestelmän tai merkintäjärjestelmän kanssa.

Suorituskykymääritys

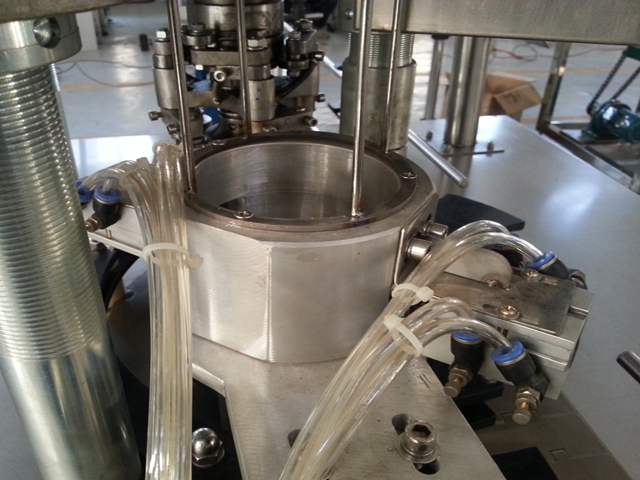

1. Neljä tiivistyspyörää on tarkoitettu tiivistämiseen, jolloin kaksi veistä reunustamiseen ja toiset kaksi aihiopuristamiseen, yksinkertaisella periaatteella ja kätevällä säädöllä;

2. Uusimman sukupolven mekaaninen rakenne on otettu käyttöön, tölkin runko ei pyöri tiivistysprosessissa, tiivistysveitsi pyörii sulkemisen loppuunsaattamiseksi, mikä on luotettava ja turvallinen ja sopii herkkien tuotteiden sulkemiseen ja nestemäiset tuotteet;

3. Hobbing-veitsen toimintaa ja veitsituen nostoa ohjataan mekaanisella nokalla, vakaa ja luotettava toiminta

4. Hobbing-veitsi valmistetaan ruostumattomasta 304-teräksestä, ja sen käyttö on kestävää ja tiivistyskyky hyvä.

5. Käyttöliittymä on erittäin yksinkertainen toiminnan helpottamiseksi.

Pääominaisuudet

1. Se on uusimman sukupolven tölkkisaumauskone, jonka tärkein ominaisuus on, että tölkin runko ei pyöri suljettaessa, jotta tölkin tuotteet eivät pääse liikkumaan ja putoamaan;

2. Käyttöliittymä on yksinkertainen ja järkevä suunnittelu;

3. Se on korkea koneistustarkkuus, ja päärunko hyväksyy kaiken ruostumattoman teräksen valmistuksen tuotantoosastojen suunnitteluvaatimusten mukaisesti.

4. Se voi muodostaa tuotantolinjoja, joissa on täyttö-, merkintä-, koodiruiskutuslaitteet ja muut, joilla on korkea tuotantotehokkuus.

5. Se voi tunnistaa alemman kannen automaattisesti ja piirin ohjausrakenne on kohtuullinen.

6. Kaikki osat ja komponentit, sähkötarvikkeet ja muut ottavat käyttöön kuuluisien kotimaisten tehtaiden tuotteet luotettavasti ja vakaasti.

Tekniset parametrit

Materiaali: ruostumaton teräs
Pään pää: 1
Suljettujen tölkkien määrä: yksi
Tiivistysnopeus: 25-30 minuutissa
Tiivistyskorkeus: 40-200 mm
Saatavana olevan pullon halkaisija: 35-100mm
Työpaine: AC220V 50/60Hz (AC380V 50/60Hz)
Teho: 1,1 kW
Paino: 500KG
Koko: 3000*900*1700mm
Ilman lähde: 0,5 MPa

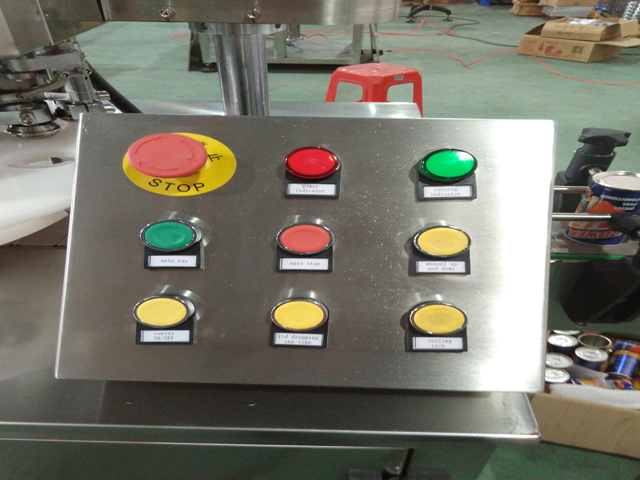

Käyttöpaneeli

1. Virran merkkivalo (punainen merkkivalo): punainen merkkivalo palaa osoittaen, että laite on päällä ja päinvastoin

2. Toiminnan merkkivalo (vihreä merkkivalo): vihreä merkkivalo palaa osoittaen, että laite on toiminnassa ja päinvastoin

3. Hätäpysäytys: hätätilanteessa paina tätä painiketta ja laite pysähtyy heti, muut kytkimet eivät toimi, jos haluat peruuttaa, käännä painiketta ristiin ja se ponnahtaa automaattisesti esiin toimintojen palautuessa

4. Käyttö/päällä (vihreä painike): paina tätä painiketta ja laite alkaa toimia

5. Käyttö/pois päältä (punainen painike): paina tätä painiketta ja laite lopettaa toiminnan

Tuumaus (keltainen painike): tätä kytkintä käytetään pääasiassa laitteen virheenkorjaukseen, laite toimii, kun painiketta painetaan ja päinvastoin.

Laitteen periaate ja asennusmenetelmä

1. Laitteen dynaamisen suunnittelun periaate

Tämä laite käyttää asynkronista kaksiarvoista sähkötehoa moottorin teholla 1,1 kW ja pyörimisnopeudella 1400 r/min. Kolmion muotoinen hihnapyörä, hammaspyörä, turbiini ja muut nivelvaihteet laskevat nopeudensa 40 r/min:iin, turbiini pyörii ympyrää nostonokan vaikutuksesta suorittaakseen prosessin loppuun ylös ja alas, samalla käyttää ensimmäistä ja toista vierintä- ja tiivistyspyörää koordinoitumaan nokan kanssa kahden hammaspyöräryhmän nopeuseron alaisena, jotta yhden tölkin koko telan tiivistysprosessi saadaan päätökseen.

2. Laitteen tiivistyssuunnittelun periaate

Tämä laite noudattaa kaksoissauman kaksoisaumauksen periaatetta käyttämällä kannen ja tölkin puolen sulkemis-, taitto- ja painamismenettelyä tiivistysvaikutuksen saavuttamiseksi. Vaiheet ovat seuraavat:

(1) Aseta tölkin korkki tölkin päälle, jotta tölkin reuna osuu tölkin kannen reunan sisäpuolella olevaan aukkoon.

(2) Käytä nostimen painetta nostaaksesi tölkin runkoa ja saada tölkin korkki juoksemaan koiralle.

(3) Ensimmäinen tela ympäröi kannen reunaa sisäänpäin, jolloin toinen puoli pyörii korkin reunan ympäri ja toinen puoli kohdistaa painetta akseliin.

(4) Kun ensimmäinen tela on suorittanut toimenpiteen, toinen tela jatkaa ensimmäisestä telasta muodostetun ensimmäisen pyöristetyn sauman puristamista tiukasti toiseen pyöristettyyn saumaan, telan tiivistys on valmis.

(5) Nostin on ylösalaisin ja koiraa painetaan alaspäin, jotta se poistuu tyhjästä tölkistä.

3. Automaattisen kannen laskun periaate

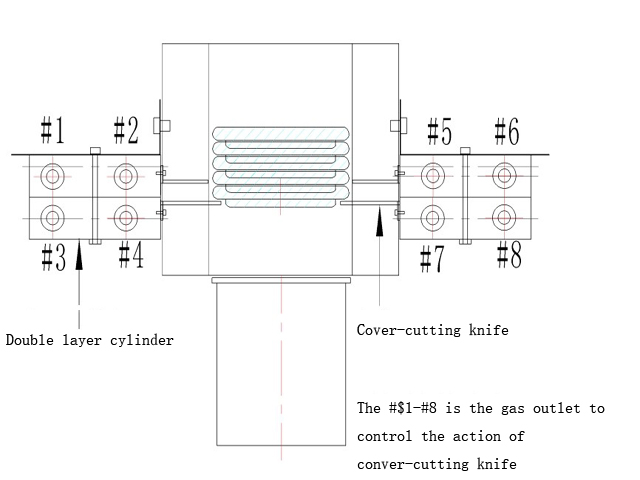

Tämä laite on varustettu automaattisella valokuvasilmätarkastuslaitteella, kun tölkki saavuttaa paikan, valokuvasilmä lähettää tarkastussignaalin pääohjauspiirille, joka lähettää asianmukaiset signaalit suunnittelun mukaisesti kannen laskulaitteeseen ohjaamaan asiaankuuluvaa. toimenpiteitä automaattisen kannen laskutoiminnon suorittamiseksi. Fyysinen automaattinen kannen laskulaitteisto ja sen toimintaperiaate ovat seuraavan kuvan mukaiset:

Kuinka asentaa kone vaihe vaiheelta?

Ensimmäinen vaihe: Asenna kuljetinketju, tarkista, onko se lineaarinen asennuksen jälkeen ja että se on tiukasti tiivis

Toinen vaihe: Asenna kuljettimen kiskot, säädä, jotta pop-tölkit kulkevat sujuvasti

Lopuksi, kun laite on kytketty päälle ja tuuletettu, se voi toimia sitten.

	Jokaisen osan ketju on yhdistetty ja kiinnitetty tapilla (samanlainen kuin kelloketju)
	Kuljetin ylittää pohjan
	Kuljettimen kunkin osan ketjulevy on yhdistetty tapilla
	Ruuveja voidaan säätää kuljettimen kiristämistä ja irtoamista varten
	Kun se on liitetty tappiin, se vasarataan tiukasti
	Kuljetin ja päälaitteet on yhdistetty ja kiinnitetty kahdella ruuvilla
	Kuljetinkiskojen asennus
	Kiskojen asennus ja kiinteä laite

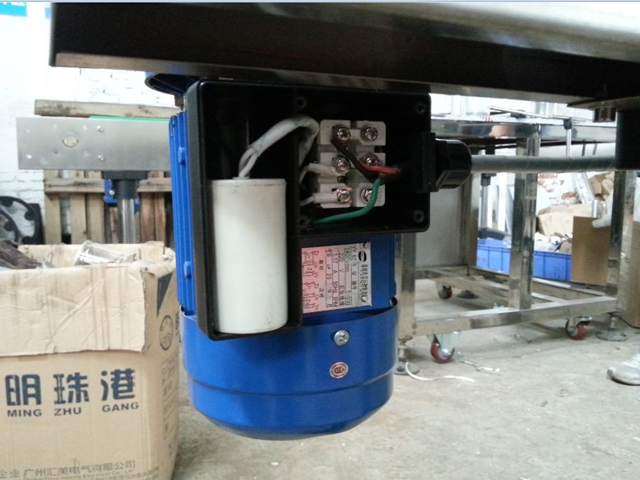

	Kytke virta kuljettimen moottoriin (kytke U1- ja U2-liittimiin)
