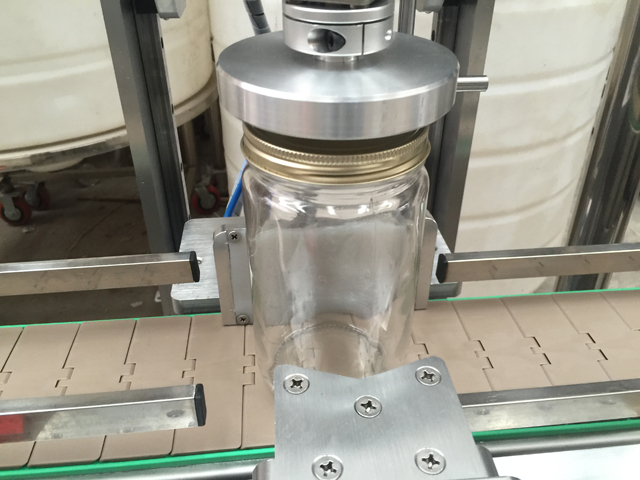

Automaattinen lineaarinen servo yksipäinen pullon istukka ruuvikorkkikone

Mallinumero: VK-SCC
Käytettävä pullon korkeus: 60-380 mm
Soveltuva pullon kaulan halkaisija: 16-50 mm
Moottorin jännite: 220V (muokattavissa)
Moottorin teho: 0,37 kW
Tuotantokapasiteetti: 1200-1500 pulloa / tunti
Koneen koko: 600*210*900mm
Pakkaus: Puinen laatikko
Koneen paino: 140 kg

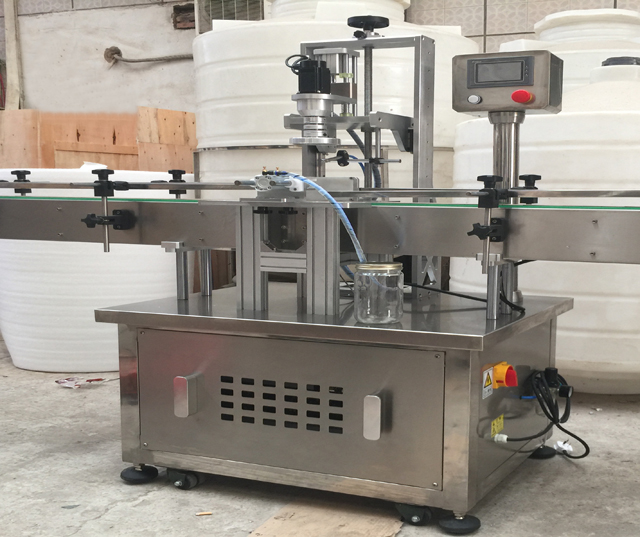

Laitteen yhden pään päätykoneen yleiskatsaus

Materiaali on ruostumatonta terästä, kone on korroosionkestävä ja helppo puhdistaa. Kompaktin rakenteen ansiosta se vie vähän lattiatilaa. Sen sijaan korkean hyötysuhteen ja luotettavuuden ansiosta se on korkealla automaatiolla varustettu kone, joka vaatii vain yhden käyttöhenkilöstön. Se on automaattinen täyttö- ja korkkilaite, joka yhdistää mekanismin, sähkön ja pneumatiikan yhdeksi.

Tekniset parametrit

Mallinumero: VK-SCC
Käytettävä pullon korkeus: 60-380 mm
Soveltuva pullon kaulan halkaisija: 16-50 mm
Moottorin jännite: 220V (muokattavissa)
Moottorin teho: 0,37 kW
Tuotantokapasiteetti: 1200-1500 pulloa / tunti
Koneen koko: 600*210*900mm
Pakkaus: Puinen laatikko
Koneen paino: 140 kg

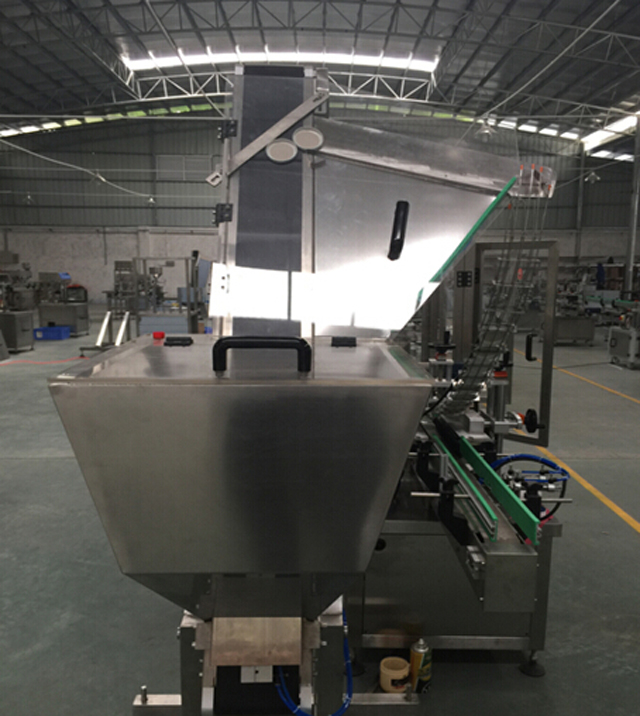

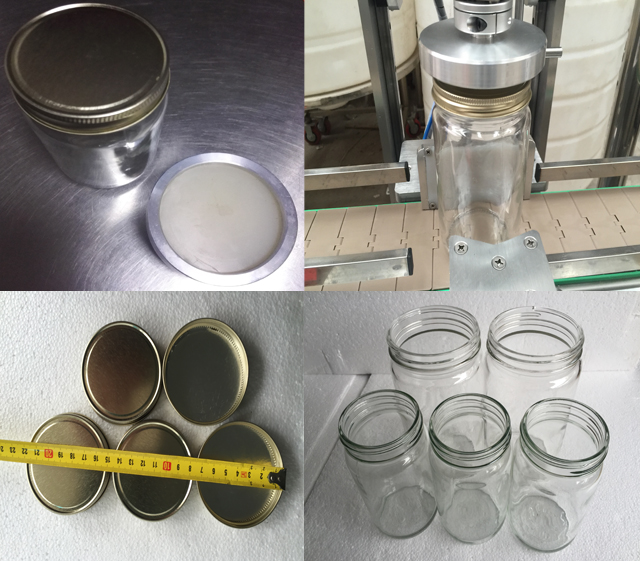

(Huomaa: konetta syötetään työntekijän kädellä purkkien korkkia varten; on valinnaista valita automaattinen korkkien syöttöjärjestelmä, jonka kuvat näkyvät alla)

Laitteiden asennus

Kone ei vaadi esihautausankkuriruuveja. Kun se on purettu, aseta koko kone kiinteälle ja tasaiselle lattialle ja säädä sitten koneen jalan ruuvin korkeutta.

Käytä tasomittaria mahdollisen kallistuksen korjaamiseen varmistaaksesi, että jokainen jalka on tasainen kantavuus. Kun säädöt on tehty, liitä ja kiinnitä hyvin vedenottoletku, jätteenpoistoletku, virtalähde ja ilmalähde.

Käyttö ja toiminta (paneelitoiminnot)

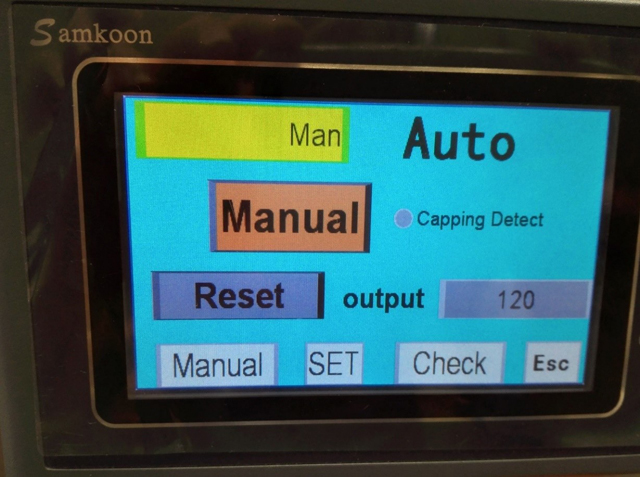

1. Kytke virta päävirtakytkimestä ja laitekotelon oikealla puolella olevasta kytkimestä, ja sitten ihmisen ja tietokoneen välisessä käyttöliittymässä näkyy käynnistysnäyttö seuraavasti:

2. Napsauta yhtä kuvakkeista, jolloin näyttö siirtyy alapuolelle:

3.0 Napsauta SET päästäksesi alla olevaan näyttöön:

3.1 Korkkiviive tarkoittaa, että kun pullo havaitaan, viive alkaa seuraavaan liikkeeseen. Se lisää mukavuutta erikokoisten pullojen säätöön.

3.2 Sulkunopeus on sulkumoottorin pyörimisnopeus. Rajausasetus näyttää pulssin arvon, joka näyttää rajoitusajan ja rajausasennon. Korkin työnkulku jatkuu pullon leikkaamiseen - korkki-korkki -asentoon palaaminen - pullon leikkaaminen pois. Kun rajausviive on 0, viivettä ei ole asetettu.

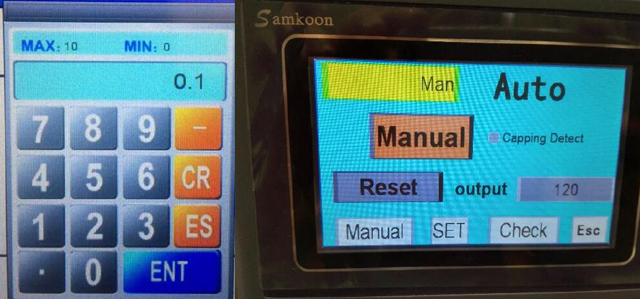

4.0 Napsauta vastaavaa numeroruutua parametrien oikealla puolella, ja alapuolelle avautuvat parametrien säätönäytöt, joissa CR on tyhjennys, ES olemassa olevalle ja Enter vahvistamiselle. Kun napsautat Manuaalia, tila siirtyy automaattitilaan ja kone käynnistyy automaattisesti.

5.0 Palaa valikkoruutuun ja napsauta Manuaalinen näytön alareunassa siirtyäksesi alla olevaan näyttöön. Jos tarvitaan erillisiä manuaalisia toimintoja, jatka napsauttamalla vastaavia kytkimiä.

6.0 Palaa valikkonäyttöön ja napsauta Tarkista päästäksesi alla olevaan näyttöön. Kun merkkivalo palaa, se näyttää, että PLC:n vastaavalla tulolla on signaalitulo. Katso alla oleva näyttö:

Työnkulku

Ennen koneen käynnistystä	Kosketusnäyttö näyttää aloitusnäytön

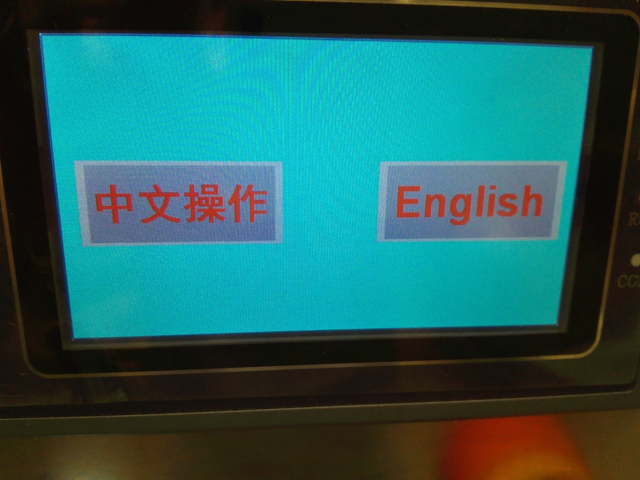

Valitse kieli	Näyttö muuttuu valikkonäytöksi
Napsauta Manuaalinen näytön alareunassa	Näyttö siirtyy manuaaliseen käyttötilaan	Napsauta manuaalisen käytön aikana vastaavaa numeroa näppäimistöllä käyttöönoton aikana
Napsauta Automaattinen	Näyttö siirtyy automaattitilaan	Napsauta automaattinen käynnistys, niin kaikki toimenpiteet käynnistetään
Napsauta hätäpysäytyspainiketta	Hätäpysäytyksen alla	Paina hätäpysäytyspainiketta, jos tuotannon aikana ilmenee poikkeavuuksia, ja paina sitä uudelleen, kun poikkeamat on ratkaistu

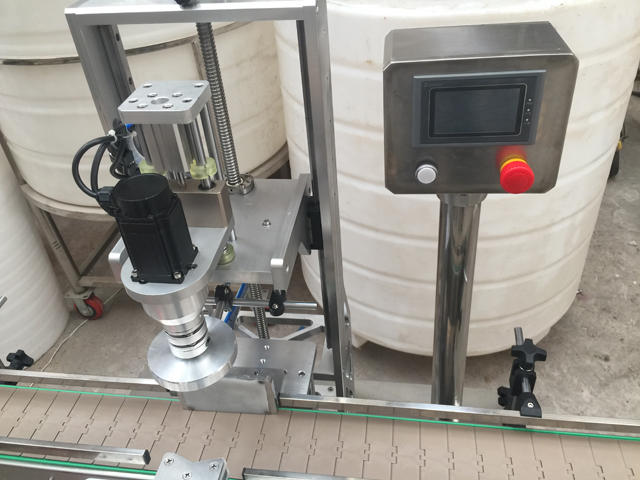

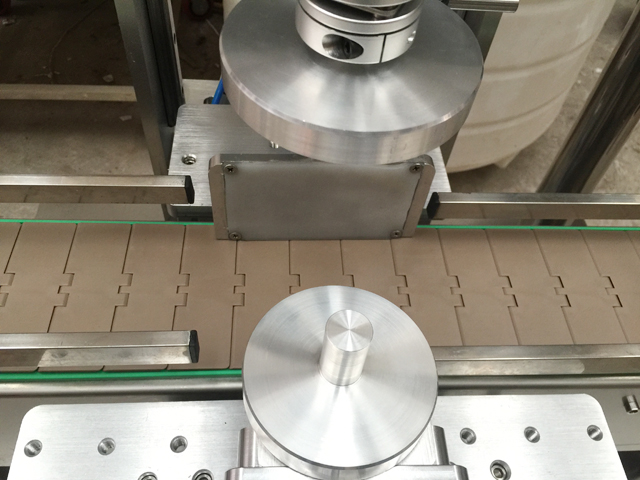

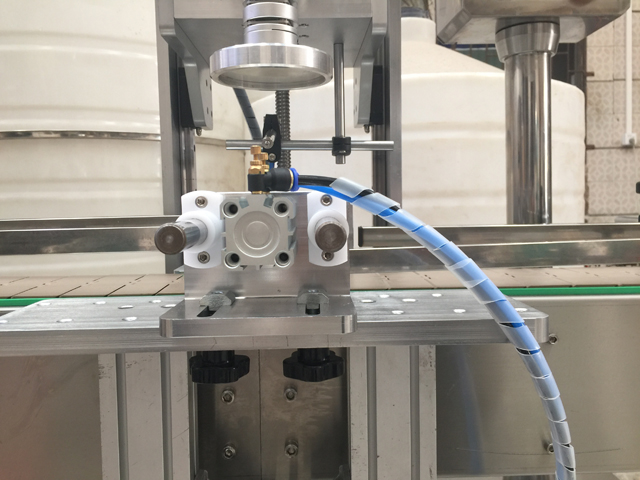

Pullonleikkeen käyttöönotto	Kuljettimen molemmilla puolilla on ruuvit pullonkiinnityssylinterin kiinnittämiseksi. Kun kuusiokolomutteri M8 ja tähtikahvan nuppi irrotetaan, sitä voidaan liikuttaa eteenpäin ja taaksepäin pullon kiinnittämiseksi pullonkiinnityslaitteen kahvaan	Pullon leikkauskireys ei saa olla kaksi tiukkaa tai liian löysä, vaan sopiva

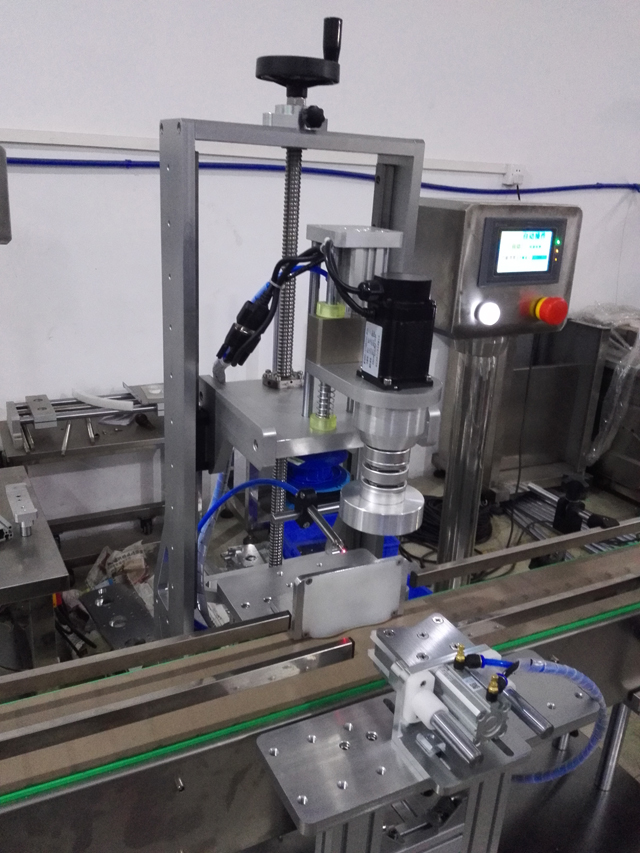

Katteen käyttöönotto	Löysää tähtikahvan nuppia ja käännä koneen takana olevaa käsivartta	Korkin sulkemisen aikana korkkipään ja pullon korkin kosketus ei saa olla liian korkealla tai matalalla

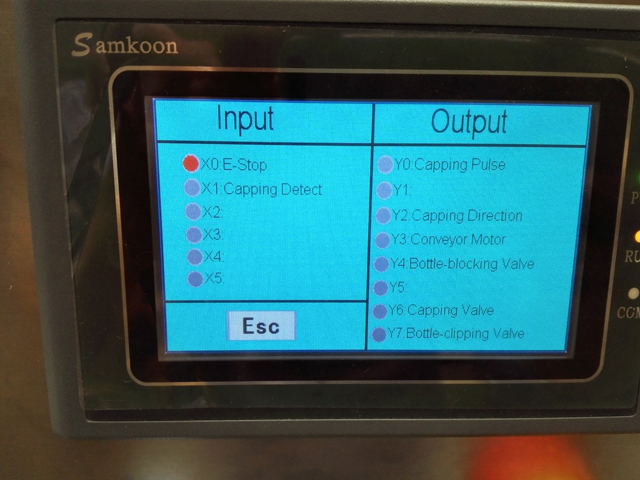

Kuvia PLC:n tuloista ja lähdöistä

X1 Cappping Detect: Kun pulloa havaitaan, X1-merkkivalo palaa. Sitten viive alkaa, ja pullon leikkaaminen ja korkki alkaa viiveen päätyttyä.

X0 E-stop: Normaalitilanteessa X0-merkkivalo ei pala. Kun sitä painetaan, kone pysähtyy ja kaikki liikkeet palautuvat alkuperäiseen muotoonsa.

Y0 Capping Pulse: kun Y0-merkkivalo palaa, se osoittaa, että pulssi toimii.

Y2:n rajoitussuunta: Kun Y2-merkkivalo palaa, se osoittaa, että rajoitussuunta on toiminnassa.

Y3 Kuljetinmoottori: Kun Y3-merkkivalo palaa, kuljetin käy.

Y4 Pullonsulkuventtiili: Kun Y4-merkkivalo palaa, se osoittaa, että pullonsulkusylinteri toimii.

Y6 Sulkuventtiili: Kun Y6-merkkivalo palaa, se osoittaa, että sulkuventtiili toimii.

Y7 Pullonleikkuriventtiili, Kun Y7-merkkivalo palaa, se osoittaa, että pullonleikkurisylinteri toimii.

Yleiset viat ja vianmääritys

EI	Vikoja	Mahdolliset syyt	Ratkaisut
1	Virran merkkivalo Ei pala tai palaa, mutta kone ei liiku	Ei virtalähde- tai vaihehäviö-ongelmia	Tarkista, onko kaapin tulevassa virtalähteessä ja virtalähteessä ongelmia.
2	Sylinteri ei liiku tai liikkuu epänormaalisti	Onko ilmansyöttöä	Avaa ilmansyöttö
		Solenoidiventtiilissä ei ole jännitettä	Tarkista piirin tila tarkistamalla ensin, onko kaapissa virtalähdettä vastaavaan työasemaan. Jos on, tarkista ulkoinen piiri.
		Kaasuventtiili epäasianmukaisilla säädöillä	Säädä kaasun arvon asentoa, kun se pyörii myötäpäivään, sylinteri kiihtyy; kun se pyörii vastapäivään, sylinterin nopeus laskee.
		Ovatko aika-asetuksen parametrit sopivat vai 0.	Nollaa aika-asetukset
3	Korkki ei ole tiukka	Pullonkiinnitys ei ole tiukka tai pyörii tai korkkiaika on liian lyhyt	Säädä pullonkiinnityslaitetta tai pidennä korkkiaikaa
