Farmaseuttisten kosmeettisten putkien täyttö ultraäänitiivistyskone

• Malli: VK-TFS-006U
• Jännite: 220V/50Hz/60Hz
• Tuottavuus: 20-30kpl/min
• Mitat: 1090x1250x1680mm (P*L*K)
• Paino: 270kg
• Täyttötilavuus: 10-300 ml
• Putken halkaisija: 10-60 mm
• Teho: 2.0KW - 3.3KW
• Tarkkuus: ±1 %
• Materiaali: ruostumaton teräs 304
• Ohjaus: PLC-ohjausjärjestelmä

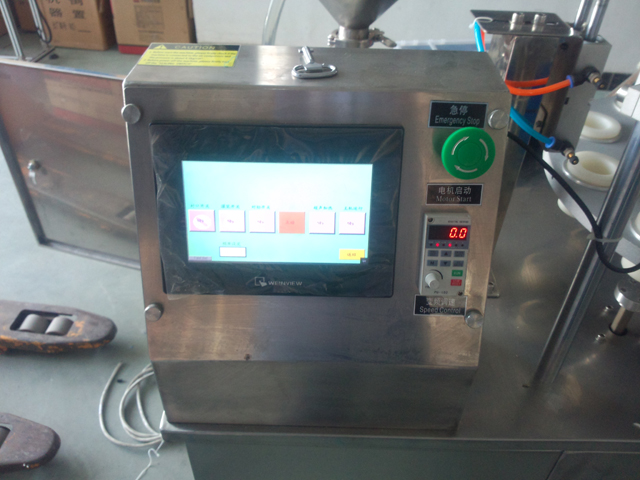

• Näyttö: Kosketusnäyttö
• Putken korkeus: 2-200 (mm)

Katso video

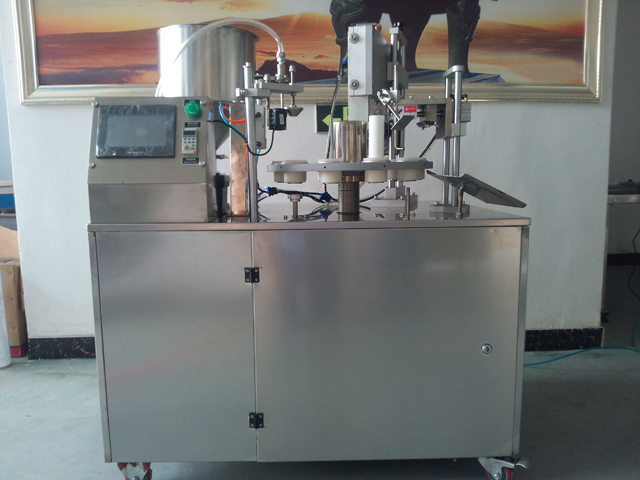

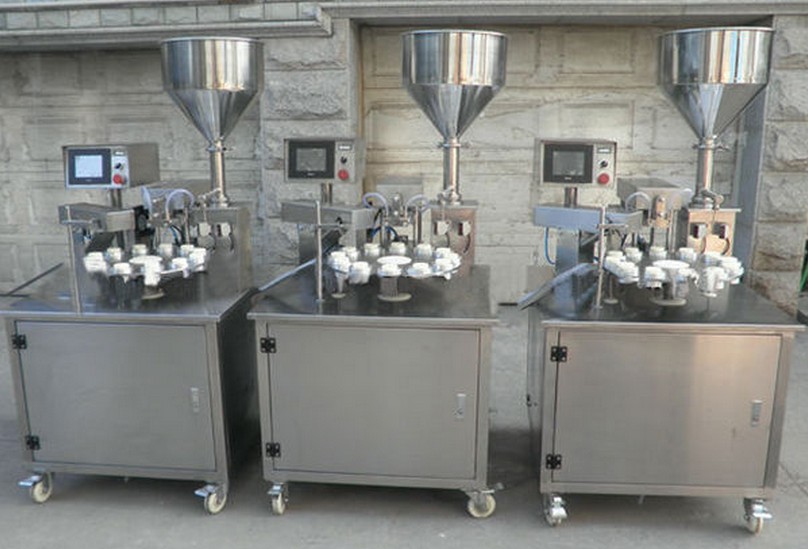

Puoliautomaattinen täyttö- ja sulkemiskone on suunniteltu erityisesti tuotteille, joilla on pieni määrä ja erityinen putken halkaisija. Koneessa on nopea täyttö- ja sulkemiskone, joka toimii erittäin automaattisesti ja toimii sujuvasti. Se voi olla automaattinen putken täyttö, sulkeminen, leikkaus ja tulostuspäivämäärä. Ainutlaatuinen yksipäinen muotoilu on helpompi puhdistaa. Kätevämpi koon vaihtamiseen ja helpompi hallita. Se sopii erityisesti lääkevoide-, hammastahna-, kosmetiikka-, liima-, liima-, ketsuppi- ja taidepalettiteollisuuteen.

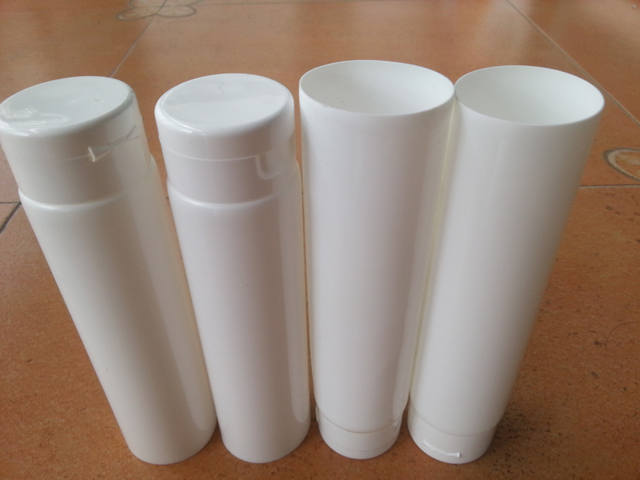

Putket Näytteet

Toimintaperiaate

Konetta ohjataan PLC:llä ja kosketusnäytöllä, 12 yhtäläisen aseman käyttö, muoviletku vuorostaan putkessa, merkit, täyttö, sulkeminen, leikkaaminen ja putkesta ulos. Työnnä muoviletku pistorasiaan, käännä toimintokytkin päälle, paina käynnistyspainiketta, kone aloittaa määräajoin työskentelyn PLC-ohjauksella: kierto alkoi kiertää työasemaa vastapäivään, lopeta pyöriminen paikalleen asettamisen jälkeen, sitten putkeen, merkit. , täyttö, tiivistys, leikkaaminen ja putken runkotyöt (huomaa: infrapunatunnistuskytkimellä varustettu täyttö- ja sulkumekanismi on tunnistettava, jos muoviletku toimii).

Kun jokainen pää työ, jokainen virasto nollaa.Työsyklin toisessa päässä, seuraava työsykli, sykli. Työjakson jälkeen pyörivä muoviletku siirtyy seuraavalle asemalle vastaavasti.

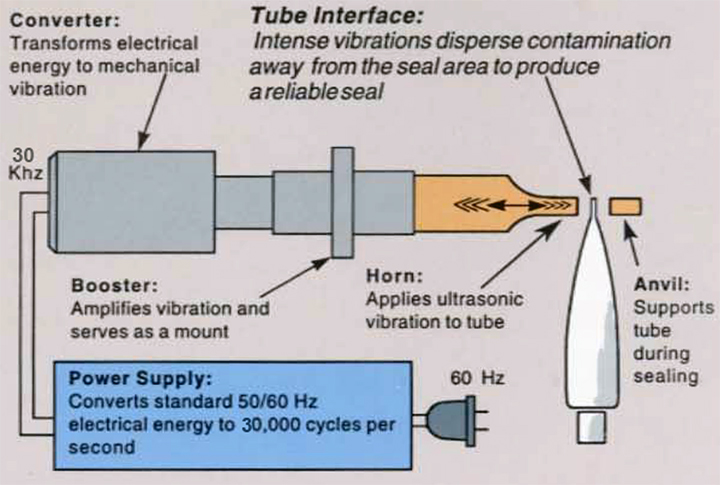

Kuinka ultraäänitiivistys toimii

Ultraääniputkitiivistin on suunniteltu asennettavaksi lähes kaikentyyppisiin täyttökoneisiin. Kun putki viedään ultraääniputken sulkemisasemaan, kytkin sulkeutuu hitsausjakson aloittamiseksi. Ilmaa ohjataan sylintereihin siirtämään hitsausalusinta ja ultraäänitorvea kohti putken keskilinjaa.

Putki suljetaan esiasetettuun rakoon ja pidetään paikallaan äänienergian käyttöä varten.

Ultraäänivirtalähde ottaa 50/60 Hz sähköenergian ja muuntaa sen 30 000 sykliksi sekunnissa tehooskillaattorin avulla.

Tämä suurtaajuinen sähköenergia syötetään muuntimeen, joka muuntaa sähkövirran suurtaajuiseksi mekaaniseksi värähtelyksi.

Äänienergia saa torven värähtelemään putken päätä vasten 30 000 kierrosta sekunnissa.

Voimakas tärinä hajottaa kaiken epäpuhtauden tiivistealueelta ja tuottaa lämpöä materiaalin kiinnittämiseksi.

Sitten energia pysäytetään ja putkea pidetään suljettuna lyhyen aikaa (tyypillisesti 0,05 - 0,150 sekuntia).

Sitten putki menee täyttölinjan seuraavalle asemalle. Tyypillisesti sykliajat vaihtelevat välillä 45 - 80 yksikköä minuutissa putken halkaisijasta ja materiaalista riippuen.

Ominaisuudet

Muoviletku putken läpi, merkit, täyttö, tiivistys, leikkaaminen ja putkesta ulos, koneen pakkaustyön valmistuminen.

• Putkien täyttösulkukoneen ultraäänitekniikka kosketusnäytön ohjausjärjestelmällä
• Kannet ja verhoukset on valmistettu 304 ruostumattomasta teräksestä, vahvistavat GMP-standardin
• Yhteysosat SS 304:ssä
• Positiivinen täyttösuutin. Pneumaattinen katkaisujärjestelmä. (Häntäongelman välttämiseksi)
• Ei putkea Ei täyttöä / Ei putkea Ei tiivistystä Putkien kuumailmalämmitys sisäpuolelta ja jäähdytys ulkopuolelta tiivisteen kolhujen välttämiseksi on PLC-ohjattu kosketusnäyttö

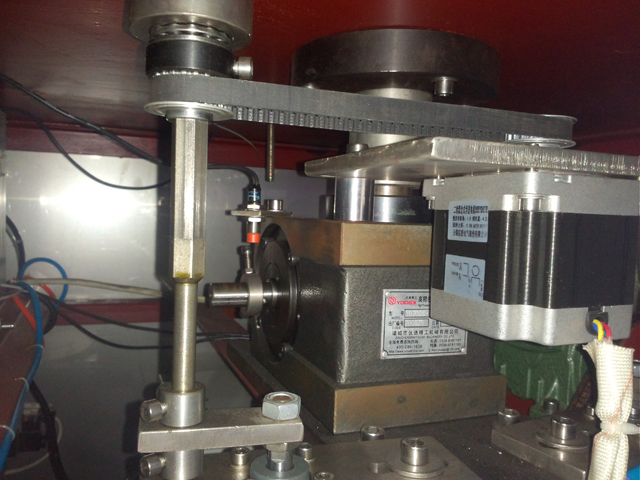

• Fergusonin indeksointilaite

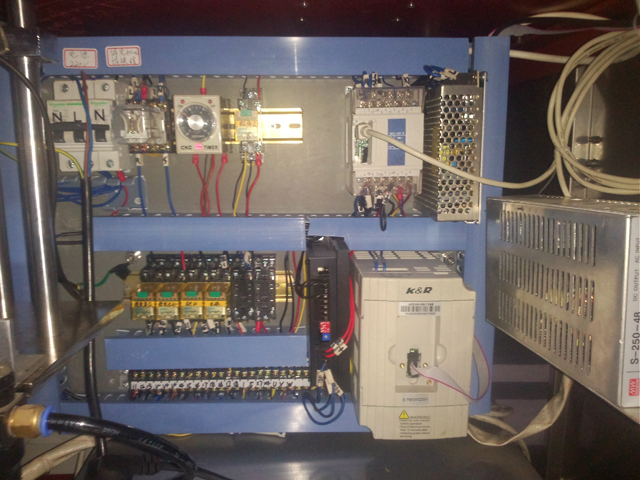

• Paneelilaatikko, johon on helppo päästä käsiksi
• Molemmat puolet koodaavat enintään 12 merkkiä.
• Täyttötilavuus 5 ml - 200 ml. vaihdettavilla pumpuilla. 3 ml - 30 ml, 30 ml - 100 ml ja 100 ml - 250 ml
• Putken halkaisija: min 10mm – max.50mm.
• Tuotanto jopa 1600–2200 putkea tunnissa.
• Putken laskuri
• Helposti säädettävä tiivistepää

Tärkeimmät tekniset parametrit

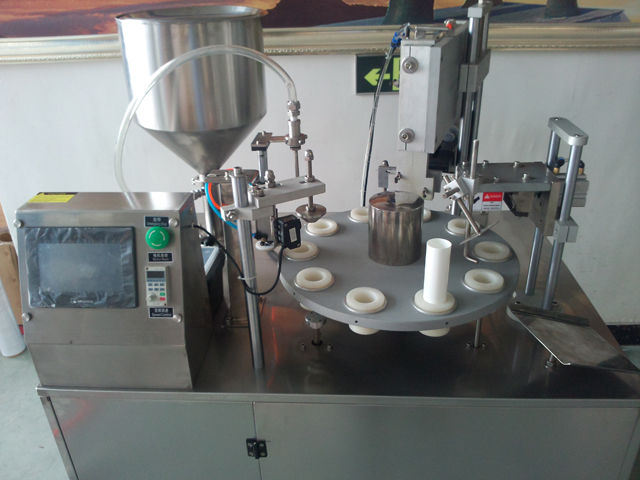

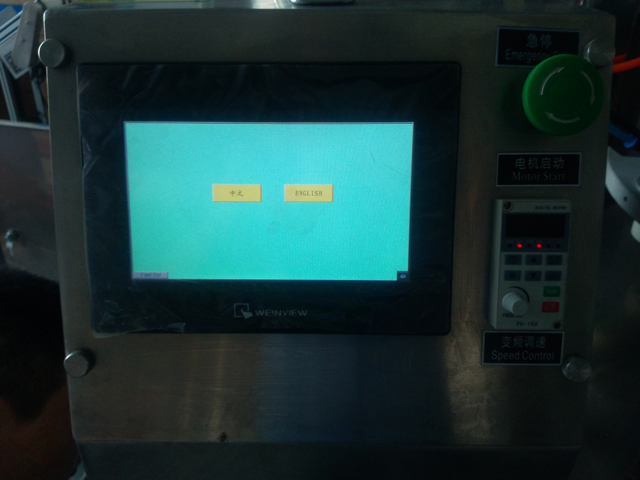

Yksityiskohtaiset kuvat

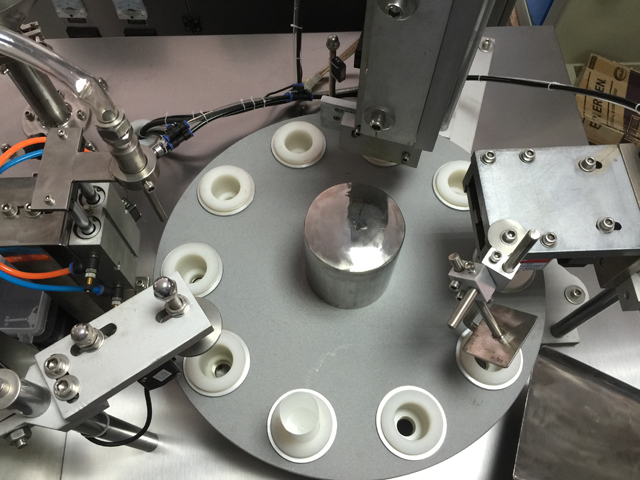

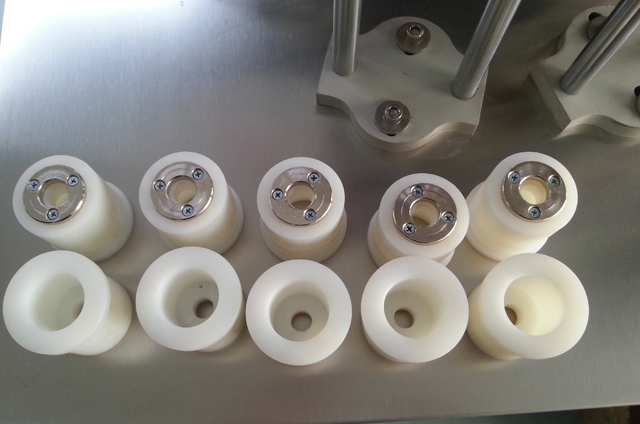

Putkien pidike täytön ultraäänitiivistelaitteistosta

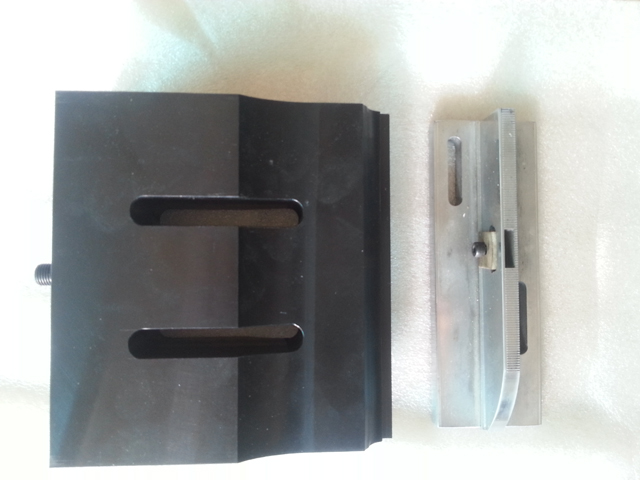

Putkiletkumuotti varaleikkuriin

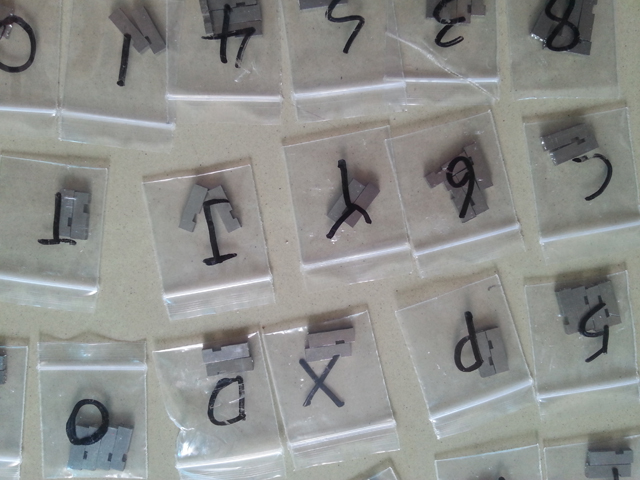

Kirjaimet päivämääräkoodaukseen

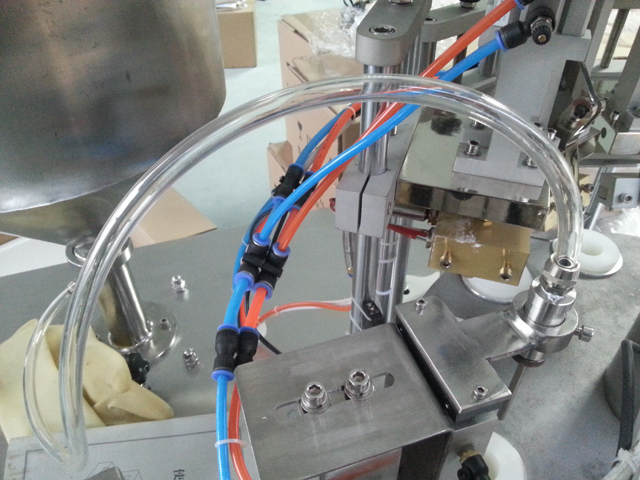

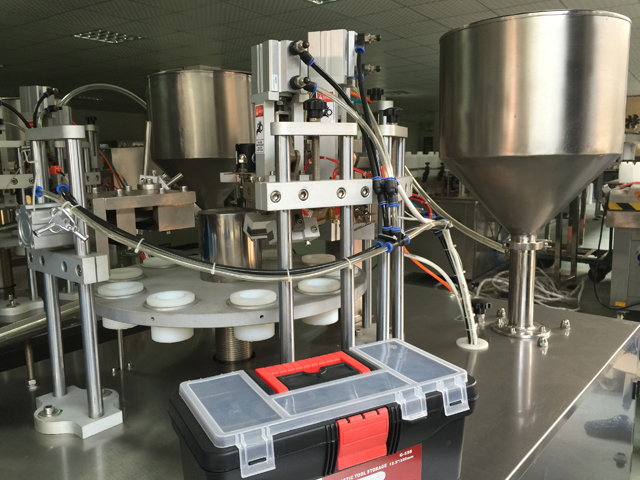

Pneumaattisen osan lähikuva korkean teknologian ultraäänitiivistyskoneiden täyttämisestä:

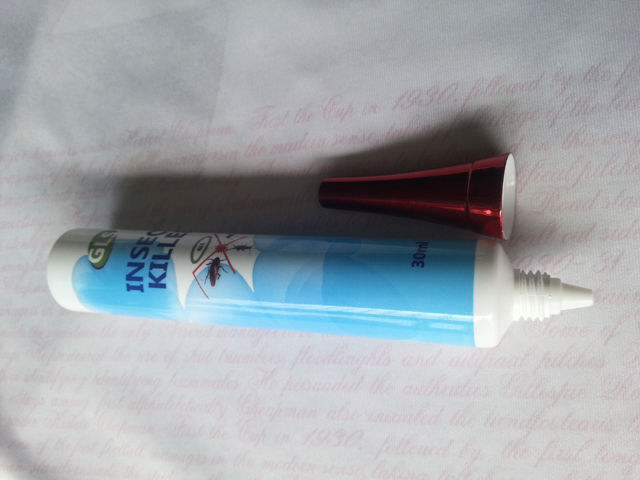

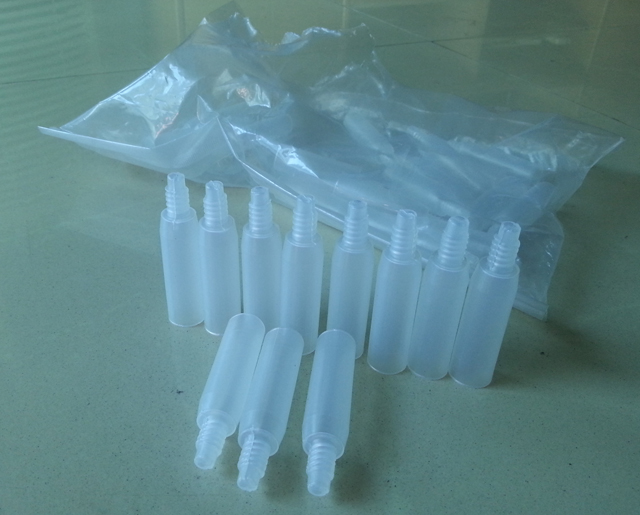

Ultraääniputkien tiivistyskoneiden näytteiden täyttäminen muoviputkelle:

Savuton laatikkopakkaus putkien täyttöön ultraäänitiivistyskoneeseen

Takuu: Kaikille koneille se vaatii 1 vuoden takuun. (Takuun ulkopuolelle jäävät ongelmat, jotka johtuvat onnettomuuksista, väärinkäytöstä, väärinkäytöstä, varastointivaurioista, laiminlyönnistä tai laitteen tai sen osien muutoksista. Myöskään helposti rikkoutunut varaosa ei sisälly takuuseen)

Asennus: Kun kone on saapunut tehtaallesi, teknikkomme menee tarvittaessa paikallesi asentamaan ja testaamaan konetta sekä kouluttamaan työntekijäsi koneen käyttöön (juna-aika riippuu työntekijästäsi). Kulujen (lentolippu, ruoka, hotelli, matkustusmaksu maassasi) tulee olla tililläsi ja sinun on maksettava teknikolle 150 USD päivässä. Voit myös mennä tehtaallemme harjoittelemaan.

Huollon jälkeen: Jos saat ongelman koneeseen, teknikkomme menee luoksesi korjaamaan koneen mahdollisimman pian. Kustannusten tulee olla tililläsi (kuten yllä).
