Pneumaattiset litteät neliönmuotoiset pyöreät pullot, rullaavat etikettikoneet kooderilla

• Kiinnitä tarran pituus: 10 mm ~ 150 mm
• Kiinnitä tarran leveys: 10 mm ~ 150 mm
• Levitä paperirullan sisähalkaisija: 40 mm tai 76 mm
• Paperirullan ulkohalkaisija: φ≤250 mm
• Sisälämpötila: -10°c ~40°c
• Sisäilman kosteus: 35-85﹪
• Virtalähde: 220V, 50HZ
• Kokonaismitat: 550*550*650 (P*L*K)
• Paino: 78kg

Rullaavan etiketöintikoneen laitteiden käyttöohjeet:

Laitteen malli: VK-T805

Nimi: puoliautomaattinen litteiden ja pyöreiden pullojen etiketöintikoneet

Olosuhteet rullaavan etiketöintikoneen käyttämiselle

1. Tämän laitteen käyttö on ehdottomasti kiellettyä seuraavissa ympäristöissä,

2. Varmista, että pistorasia ja virtalähdeliitäntä voivat olla läheisessä kosketuksessa tai löysät koskettimet voivat aiheuttaa tulipalon vaaran.

3. Älä aseta raskaita esineitä virtajohdon päälle, sillä vahingoittunut virtajohto voi aiheuttaa sähköiskun tai tulipalon vaaran.

4. Ennen kuin puhdistat tai käytät ruosteenestoöljyä, muista irrottaa virtajohto laitteesta, muuten vaarana on tulipalo ja laitevauriot.

5. Älä käytä löysää tai vaurioitunutta pistorasiaa tai sähköiskun tai tulipalon vaaraa.

6. Käytä oikeaa maadoitusta. Jos pistorasiaa ei ole maadoitettu oikein, seurauksena on sähköiskun vaara ja laitevauriot.

7. Älä kastele käsiäsi, kun kosketat pistorasiaa, sillä seurauksena on sähköiskun vaara.

8. Kun mobiililaite, varmista virtajohto virtalähteestä, tai ne voivat aiheuttaa tulipalon ja vaurioittaa laitteita.

9. Oikealla jännite/virtastandardilla käytettäessä laitteita ilman asianmukaisia jännitteitä/virtoja työ johtaa sähköiskun, tulipalon tai laitteistosi vaurioitumisen vaaraan.

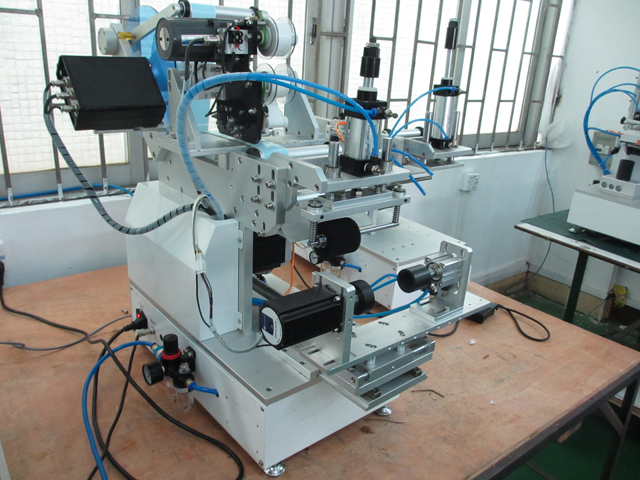

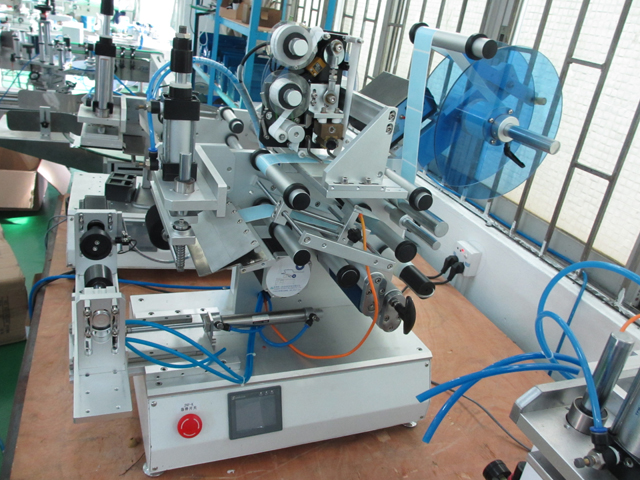

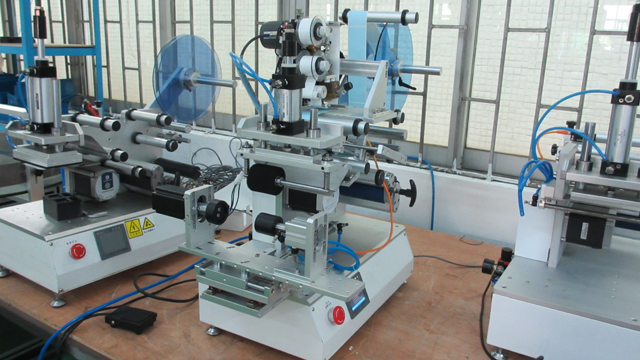

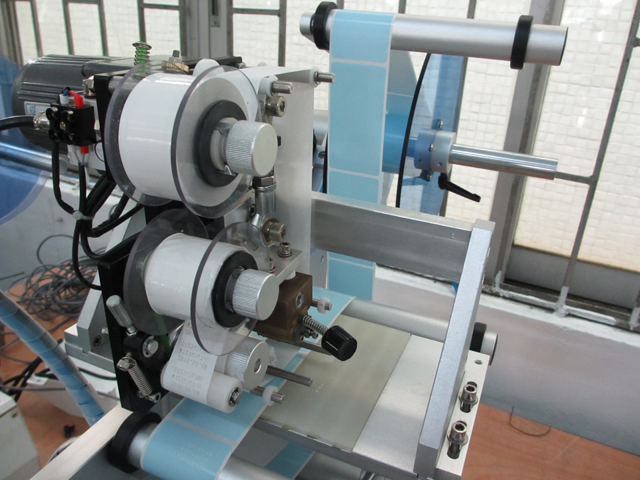

VK-T805 etikettikone

Etikettikone esitellä

Merkintäkone kiinnittää automaattisesti tuotteen pintaan automaatiolaitteen lyhyen nimen, se voi korvata manuaalisen merkinnän, parantaa tuotannon tehokkuutta ja laatua. Automaatioasteen mukaan voidaan jakaa manuaalisiin merkintäkoneisiin, puoliautomaattisiin merkintäkoneisiin ja automaattisiin merkintäkoneisiin; muodon mukaan tuote voidaan jakaa pyöreään pullon merkintäkoneeseen, osittain ympärillä olevaan etikettikoneeseen ja erikoismuotoiseen pullon etikettikoneeseen; merkintöjen ja tuotesijoittelun mukaan voidaan jakaa pysty- ja vaakasuuntaisiin etiketöintikoneisiin.

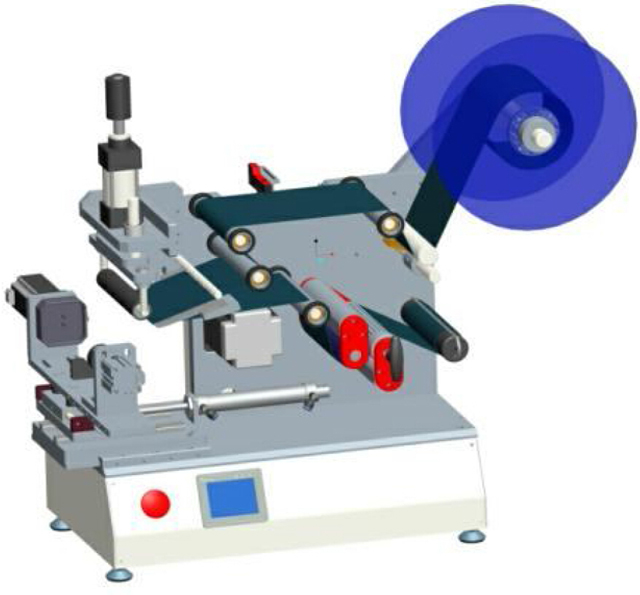

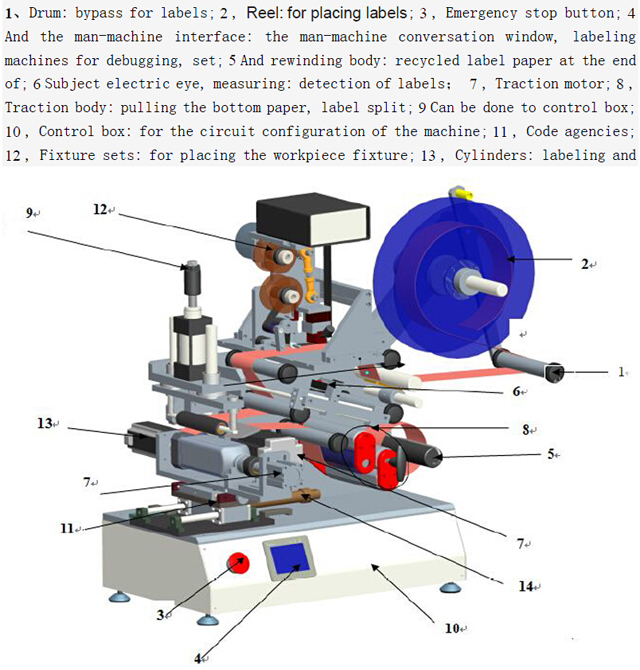

Piirustusselostus mallista VK-T805:

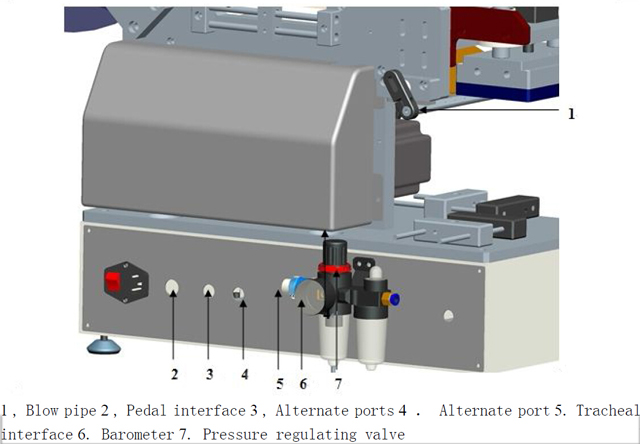

Koneen takaosa

Tekniset parametrit:

1. Kiinnitä tarran pituus: 10 mm ~ 150 mm

2. Kiinnitä tarran leveys: 10 mm ~ 150 mm

3. Levitä paperirullan sisähalkaisija: 40 mm tai 76 mm

4. Paperirullan ulkohalkaisija: φ≤250 mm

5. Sisälämpötila: -10°c ~40°c

6. Sisäilman kosteus: 35-85﹪

7. Virtalähde: 220V, 50HZ

8. Kokonaismitat: 550*550*650 (P*L*K)

9. Paino: 78kg

Laajuus

1. Käytetään laajasti elintarvike-, lääke-, kosmetiikka-, kosmetiikka-, elektroniikka- ja muilla aloilla.

2. Puolivalmiille tuotteille tai valmiille tuotteille painetussa ja osittaisessa kaaripinnassa puoliautomaattisessa etiketissä.

3. Se voi merkitä sekä litteitä tai pyöreitä tai soikeita pulloja tai muita muotoja, katso näytekuvat alla:

Merkintäteoria

1. Voimansiirtojärjestelmä: jakohihnakäyttöjärjestelmän ja vastaanottavien laitosten käyttämä moottori antaa sysäyksen etiketin jakamiseen, jolloin paperi poistetaan ja kierrätetään etiketin päässä.

2. Ohjausjärjestelmä: tämä kone käyttää sähkö- ja kaasuyhdistelmäsäätimiä, sähkösilmät (anturit) ja jalkakytkin välittävät vastaanotetun signaalin PLC:lle keskusprosessorissa asetetun prosessointiohjelman mukaisesti, jolloin saadaan irrotettua, imeä, muokata tarroja ja laskea toiminto.

Toimintaprosessit

Kytke virta päälle asennustarra, joka on korjattu säädettävällä sähköisellä silmälappusäätötarralla

Virta päälle / sammutus

Virta päälle:

1. Koneen ympärillä ja puhdistettu, tarkista löysä ilmiö.

2. Merkitse ja liitä virtajohto virtalähteen takana olevaan pistorasiaan, ja pistorasian vieressä oleva kytkin on auki.

3. Liitä virtajohdon toinen pää pistorasiaan, kun jännite on 220V, 50Hz.

4. Avaa hätäpysäytyskytkimen pääpaneeli

5. Korkeapainekaasun pääsy reikään (ja varmista, että kytkin on auki)

Sammutus:

1. Normaalissa käytössä voit kytkeä virtajohdon pistorasiasta tai painaa suoraan hätäpysäytyskytkintä.

Huomio!!!

2. Älä liitä virtajohtoa tai virtalähdettä kädessä, kun kosketat sitä märkänä, sillä se aiheuttaa sähköiskun.

3. Älä aseta raskaita esineitä virtajohdon päälle.

Tarkista säädöt

1. "1"-tarrat ympärillä, riippuen tilavuuden kyseisellä puolella olevasta tarrasta, pintojen tilavuudessa noudattavat kaavion ohitusmenetelmää.

2. "2" kiinnitysrunko, poijun ympäri ensimmäinen vapautus, sen jälkeen, kun sitä on painettu uudelleen.

3. Paljaalla silmällä havainnointi, havainto etiketissä "5":n jälkeen Peel Boardissa, tunniste jaetaan imupään tehollisten osien asemaan, kuten edellisessä kuvassa. Jos se ei ole oikein, etikettiä on säädettävä karkeasti.

4. "3" ja "4" palvelussa tunnisteiden välissä havaita sähkösilmä, noin pitkä etiketti on testattava, kun taika silmän aukko, jotta voidaan testata sähkösilmä voi havaita muutokset etiketin ja etiketin välillä Katso lisää sarjoja "sähkösilmäasetukset" -osiosta.

5. Päätyttyä "6" veto runko, meidän on tiukasti mukaisesti "S" muotoa ympäri lakia ja "T" kahva tiukasti merkitty tila, muuten se aiheuttaisi tarjouksen ei sallita tai ei voi vetää vyön pää.

6. "7" käämitysrungolle, akselille ja pyöreälle mustalle teräksiselle pidikkeelle aktiviteetteihin, paperiliittimen pää.

Korjattu

1. Kun olet suorittanut edellä mainitun, paneelin "automaattinen / manuaalinen"-painike "manuaalisesti"-tilaan, varmista, että virta on kytketty ja päällä, ja paina sitten "jog"-kytkintä vetäen pohjapaperia noin 0,5. metriä, on suunniteltu antamaan pohjapaperi vapaaksi ja oikeaksi.

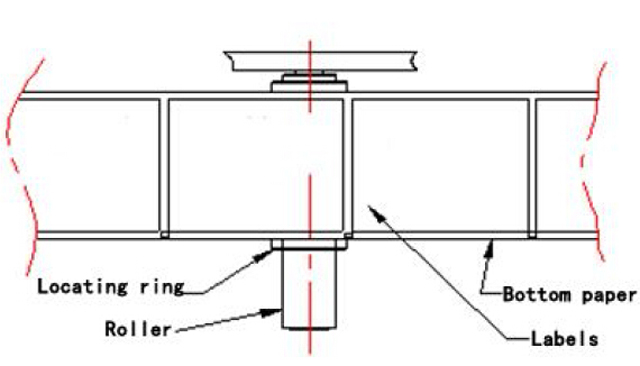

2. Kun pohjapaperi korjataan automaattisesti, säädämme kaikki rajaympyrän rullat, viittaus edellisessä kaaviossa, siirrämme rajaympyrää paperin molemmille puolille.

Siirrä sähkösilmää

1. Pinnalla "Automaattisesti / Manuaalisesti" painiketta "manuaalinen", paina sitten "jog" kytkintä, tällä kertaa paljain silmin havainnointi Peel Board, joten tarrat ulos nauhat paneelit 0 ~ 1mm voi olla.

2. Siirrä sitten etiketin testisähkösilmää, aseta paperin päähän näiden merkintöjen ja tarrojen väliin, kiinnitä huomiota sähköisten silmävalojen testaamiseen, kun tunnistimen sähkösilmät siirtyvät etiketistä tai paperitarrojen päästä, valot vaihtuvat välillä päällä ja ei päällä.

Mitat yllä olevassa kaaviossa varmista, että imupää on etäisyydellä nauhapaneeleista 0,5 ~ 1 mm, voit löysätä ruuveja säätääksesi

Jotta voit varmistaa sujuvan siirtymisen etikettiasennon imupäähän. (Yleensä tämä asento on sopeutunut hyvin)

Huomio!!!

1. Vahvista puristushihnan ja lukituslaitteiden nollaus, muuten se johtaa siihen, että tarjous ei ole tarkka.

2. Tarkistaa onko testi sähkösilmä, muuten se aiheuttaisi jatkuvaa etikettiä.

3. Tarkista käyttöjärjestelmä kiinnittymisen varalta, muuten se ei vedä pohjapaperia.

Magic eye setti

Merkitse sähkösilmä (tässä on vain havainnollistava tarkoitus, eikä se tarkoita, että asiakkaat ovat ostaneet mallikokoonpanon)

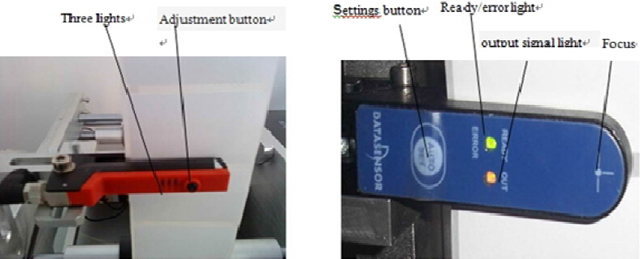

Vasemmalle Saksaan Dr helppo kirjaaminen GS-63 Electric eye, oikea Italian pedicle SR21-IR Electric eye. Niitä käytetään yleensä tarrojen havaitsemiseen. Tässä on heidän säätömenetelmänsä

1, Dr helppo kirjaaminen GS-63 Sähköiset silmäsäädöt:

Perustelu: tunnistaa tarrojen väliset raot paksuudesta riippuen. (Valo tunkeutuu paikkoihin, joissa ei ole etikettiä eikä läpitunkeutumista, on tunnistettavia tarroja) koskee tiettyä paperitarrojen tai muiden tarrojen paksuutta

Nupin ohjeet: Vihreät valot: virtavalo

Keltainen valo: tunnistaa tilavalot (keltainen valo palaa, signaali on ulostulossa)

Säätöpainike: säädetty tunnistamaan tarroja eri asetuksilla

Ensinnäkin tarrat taikasilmän läpi seuraavan kaavion mukaisesti: Jos vedät tarroja, tarrojen ja etiketin välissä olevat keltaiset valot syttyvät, etiketti on pois päältä, et voi nollata, voit käyttää suoraan. Kun keltainen valo palaa tasaisesti tai usein kotelon taustalla on, sinun on nollattava sähkösilmä. Aseta seuraavasti: ensin, tarrat näkyvät theu-muotoisen kaukalon taikasilmän läpi, aukon sisään on sijoitettu sähkösilmä, paina ja pidä säätöpainiketta painettuna 3 sekuntia, näet sähkösilmän vilkkuvan keltaisia valoja, vapauta sitten painiketta, jossa ei ole tarraa (vain paperin pää on asetettu Magic eye -aukkoon), pidä säätöpainiketta painettuna 8 sekuntia ja vapauta sitten painike tässä vaiheessa. Asennus on valmis. Tarra sähkösilmät vetää säiliössä, näet, että on tarrat keltaiset valot pois päältä, aukko toimistot etiketissä etiketissä, keltaiset valot palavat.

Italialainen pedicle SR21-IR Sähköiset silmäsäädöt:

Kuuluu Groove sähkösilmä, läpi valon määrä tunkeutuu vahvuus erottelu ei ole tarroja, sovelletaan paperimateriaalia ja etiketti materiaalia lopussa eri etiketti.

Havaitsemisperiaate, Groove-sähköinen silmän puolella sytytetyt valonsäteet, vastaanottaa toisella puolella, kun välimerkinnät vastaanottavat valon määrän muutosta, asettamalla kynnysarvoja, ei tunnistettavia tarroja ole.

Asetusmenetelmä

1) Kun "valmis" Kun valot, sähköinen silmän tarkennustarra keskellä, vedä tunnisteita edestakaisin, kuten muutoksia lähtösignaaliin, sähkösilmä on toimintakunnossa, voidaan käyttää suoraan.

2) Automaattisen asetuspainikkeen lyhyt painallus, vihreä ja keltainen valo, sähköinen katseenvangitsija keskipitkä signaali, ei-irrotettavat tarrat tällä hetkellä, kunnes vihreä valo vilkkuu nopeasti.

3) Kun vihreä valo vilkkuu, kun media siirtyy toiseksi magic eye -tarkennuspaikkaan.

4) Paina lyhyesti "AUTO SET".Vihreä valo ei pala. Sähkösilmä tarttuu toisen tyyppisiin mediasignaaleihin, ei-irrotettavat tarrat tällä hetkellä, kunnes vihreä valo jää palamaan.

5) Siirrä tarrat, kahdessa paikallisessa mediassa, lähtösignaali palaa, taikasilmä asetettu.

6) "VALMIS" Kiinteä, maaginen silmä käyttää esinettä voit vaihtaa kahta mediaa.

Säädä tarran asentoa

1. Ensimmäinen kontti kuvassa "C", ja yritä sitten kiinnittää tarkkailupisteen paikat ja siirtää säätö "A" ja "B" Toimistolohkon toiminnot viritettynä oikeaan paikkaan.

2. Kun olet säätänyt sopivat, aktiviteettiistuimen ruuvit, se on kiinnitettävä, jotta ne eivät löysty.

3. D Sisäänrakennettu testisähkösilmä, jota käytetään tuotteiden testaamiseen ilmaiseksi. Laatikon kautta takaisin polkimeen / Mitatun kohteen käynnistystila säätää etikettikonetta.

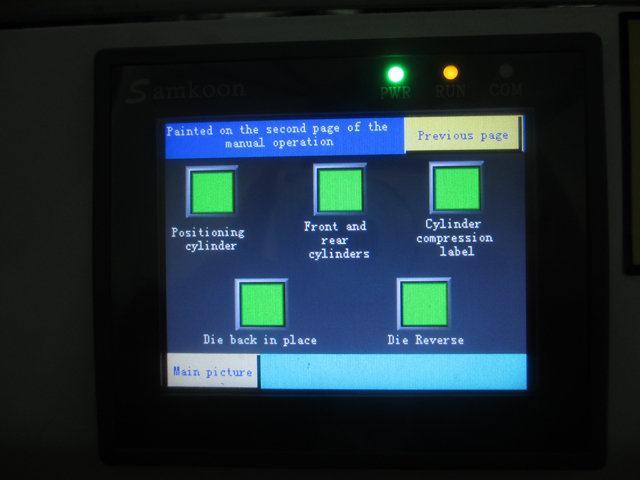

Manuaalinen käyttö

1. Ensinnäkin, haluat "Manuaalinen / Automaattinen kytkin" käsikirjassa, ja sitten yhdistetty "kytkin" käyttää.

2. Manuaalinen käyttö, jota käytetään virheenkorjauksessa, oikeiden tarrojen saamiseksi

Automatisoidut toimet

1. Ensinnäkin, haluat "Manuaalinen / Automaattinen kytkin" on automaattitilassa, ja sitten yhdistetty "jalkakytkimiin".

2. Automaattiset toiminnot, joita käytetään vianetsinnässä, mukaan lukien merkityt ja nimetyt.

Sähköisten silmäsäätöjen mittaus:

1. FX-301-sarjan sähkösilmä on kytketty oikein:

Magic eye on varmistettava, että oikeaa asennusta mittaus voidaan käyttää, liitäntätapa kytkeä seuraavan kuvan osoittamalla tavalla, "sisään" jatkuva musta viiva "ulos" jopa hopeaviiva.

2. Sähköinen silmäntunnistusperiaate:

Sähkösilmät valon heijastuksen määrän mukaan havaitsemaan esineitä. Electric silmä kysymys valoa esineitä, esine heijastaa tietyn määrän valoa takaisin silmät, kun esine heijastaa valon määrä, joka saavuttaa asetetun arvon, sähköinen silmän signaalin muutos, se signaalit ohjausjärjestelmä.

3. Vaihda tila:

"Mode/cancel"-painike, vihreä valo "ajo", "opeta", "ADJ", "L/D", "TIMER", "PRO" vaihtaa useiden asiakirjojen välillä, mikä osoittaa eri työtilan.

• "Run" edustaa valtion juoksua;
• "Opeta" opetustilanne;
• "ADJ" säätää tilaa;
• "L/D" nostosignaalin tilalle;
• "PUSH"-painike alas vahvistaaksesi, vasen-oikea vaihto hienosäätötoimintoon.

4. Magic eye setti:

4.1 Jos työasemalla ei ole tuotetta, avaa sähköinen silmävahvistin läpinäkyvällä kannella, paina "mode/cancel"-näppäintä, siirretään "opeta"-dokumenttiin, digilaatikko näyttää arvon, tämä arvo on tyhjä signaali, numeerinen vakaus , "PUSH":n mukaan vahvistaaksesi.

4.2 Aseta tuote sitten etikettiasemalle, sulje vasen asento tarkkailemalla paikkoja säätämällä asentopalkin sijaintia niin, että se saavuttaa tuotteessa olevan etiketin paikan.

4.3 Tarran asento säädettynä. Näkee digitaalisen laatikon, joka näyttää numeerisen arvon, tämä arvo on, kun tuote havaitsee signaalit, kuten "1900", vakiintunut, napsauta "PUSH" vahvistaaksesi. Kun se on valmis, digitaalinen näyttöruutu näyttää HYVÄT vinkit. (Voit painaa "mode/cancel" palataksesi "juoksu" voi olla juoksu)

4.4 Siirretty "ADJ"-asiakirjaan, näyttää numeerisen näyttöruudun = tyhjä signaali (sydänlyönti - tyhjä signaali)/2, järjestelmän oletusarvot kynnykselle, signaalin arvo on suurempi kuin kriittinen arvo, se on oletusarvo objekti, on pienempi kuin kriittinen arvo, oletuksena ei ole objektia. Palautesignaali PLC:lle, anna asianmukaiset ohjeet. Kynnysarvoja voidaan säätää vasen-oikea-painikkeella "PUSH" vasen ja oikea näppäin, lisätä tai vähentää arvoa, muuttaa kynnystä. (Ei yleensä vaadi säätöä) vahvista sitten painamalla "PUSH".

4.5 "Mode/Cancel"-näppäin takaisin "ajoa" ajotilaan. (Kun asennus on valmis, voit palata "ajo"-käyttötilaan)

4.6 Sulje läpinäkyvä kansi, aseta pää.

4.7 Kun tuote asetetaan etikettiasemalle, sähkösilmä mittaussignaali havaitaan, palaute PLC:lle, PLC antoi ohjeen, etikettikone aloitti työhön liittyvät osansa.

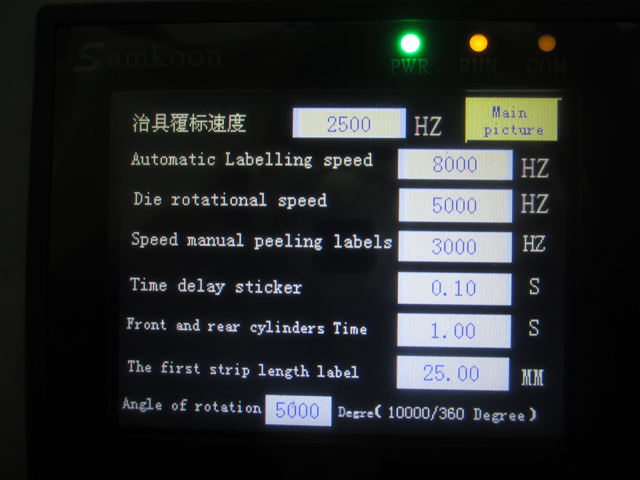

Elektroniset ohjauskomponentit

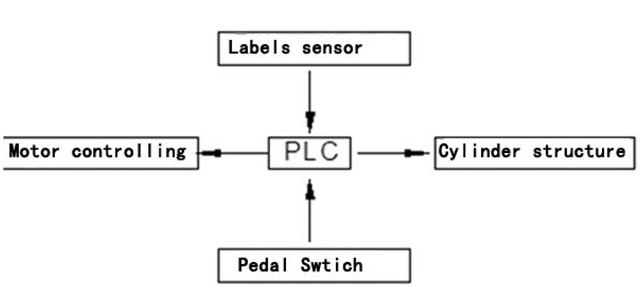

Ohjausjärjestelmä

Periaate: Tarrakone perustuu PLC:hen, joka vastaanottaa signaaleja ja ohjaa järjestelmää. Kuten yllä olevasta kuvasta näkyy, kun "jalkakytkin" kytketään päälle, jalkakytkin käynnistää signaalin lähetettäväksi PLC:lle ja PLC käsittelee sen asetetun ohjelman mukaisesti ja käynnistää sitten "moottorin ohjausjärjestelmän" ymmärtää etiketin poistamisen ja syöttämisen. Samaan aikaan "etiketin asentoanturi" (kutsutaan myös sähkösilmäksi mittaavaksi etiketiksi) kiinnittää aina huomiota etiketin kulkemaan etäisyyteen. Kun se syöttää etäisyyden tarran päivittämistä varten, "tarran asentoanturi" lähettää välittömästi signaalin PLC:lle. Samoin PLC käsittelee sen asetetun ohjelman mukaisesti, ja "moottorin ohjausjärjestelmä" lähettää pysäytyssignaalin ja käynnistää etiketin imukoneen ja etikettijärjestelmän viimeistelläkseen etiketin poistamisen ja liittämisen.

Yleisiä vikoja ja poissuljettuja

Merkintäasento epävakaa

1. Painelaitteet eivät välttämättä ole tiukasti tiukasti, minkä seurauksena löysällä merkitty sähköinen silmätesti on epätarkka.

2. Vetorunko luistaa tai se ei ole tiukka, jolloin pohjapaperi tasoittuu.

3. Muoto tai sijoitus kiinnitettäväksi.

Ota pois

1. Painehihnalaitteet ovat liian tiukalla, mikä aiheuttaa merkintöjä, paineen alenemista.

2. Automaattikäytössä on merkitty ilman poikkeamaa oikaisemalla ja oikaisemalla takaisin.

Merkintöjen laatu ei ole hyvä, siinä on kuplia tai ryppyjä

1. Etiketti voi olla liian ohut, imutarrauslaki ei koske pehmeitä, ohuita läpinäkyviä tarroja

Laitteilla ei ole reaktiota

1. Varmista, että voimalinjat, ei ongelmaa.

2. Vahvistettu vaihteiston ulostulo sulakkeiden vieressä on ehjä, kuten palanut, vaihda

3. Voi laatikko löysä sisäinen johdotus, korjaa ammattilaisia

Tarrapaperi tavallisen murtuman lopussa

1. Painehihnalaitteet ovat liian tiukalla, mikä aiheuttaa merkintöjä, paineen alenemista.

2. Saattaa merkitä huonolaatuisen paperin päähän tai syvälle hampaisiin

Imupään vika tai toimintahäiriö, etiketistä poikkeava käyttäytyminen

1. Aiheuttaako imupään reiän tulppa riittämätöntä imua (painetakuu yli 0,7 Mpa)

2. Puhallusputken puhallussuunta on väärä, sitä voidaan säätää liikuttamalla ja pyörittämällä

3. Jos etiketin kansia ei ole, läpinäkyvä liimatiiviste vähentää imuhäviötä

Jatkuvat etiketit

Sähkösilmä ei ole asetettu kunnolla, sähkösilmä nollataan

Materiaalien kokoelma kierrätyspaperia irtipäässä

Enimmäkseen vanhenee käyttöhihnan takana, vaihda uusi hihna.

Etikettien valmistus

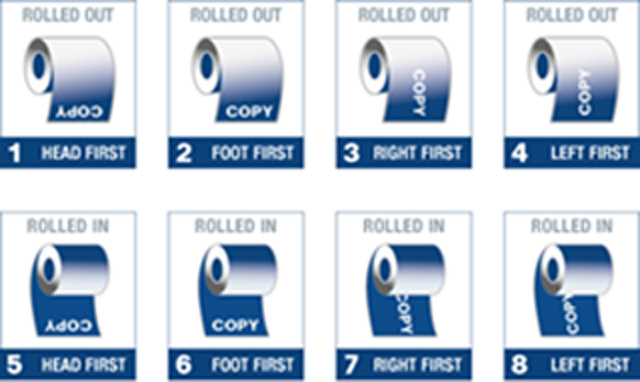

1. Kun valmistat tarroja, huomioi suunta poijun ympäri.

2. Varmista, että taikasilmä havaitsee vieraan materiaalin reiän, paperin lävistystä yöllä ei voi jättää, muuten tunnistamaton sähkösilmä, joka aiheuttaa päällekkäisiä tarroja.

3. Varmista, että tarra ja pohjapaperi halkeavat tasaisesti.

Rutiinihuolto

1. Normaalikäytössä laite voidaan tarkastaa säännöllisesti.

2. Laitteet pölyntorjuntaan ja ruosteenestokäsittelyyn säännöllisesti.

3. Älä käytä pitkään aikaan, katkaise haluamasi virta ja suorita huoltotyöt.

Liite

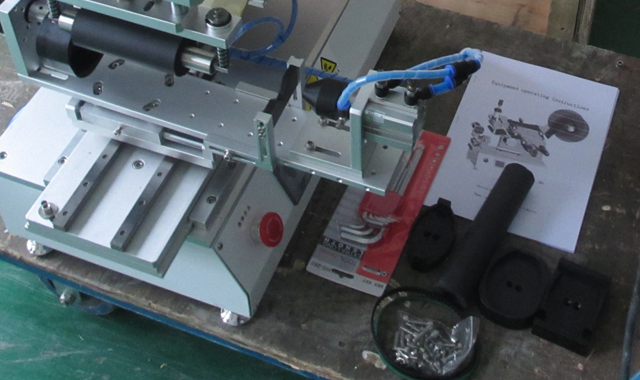

Tämän merkinnän vakiovarusteet: käyttöohjeet, kuusioavaimet, sähköinen silmänsäätöruuvimeisseli.

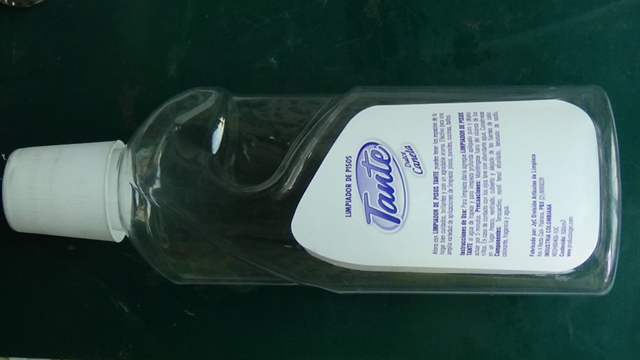

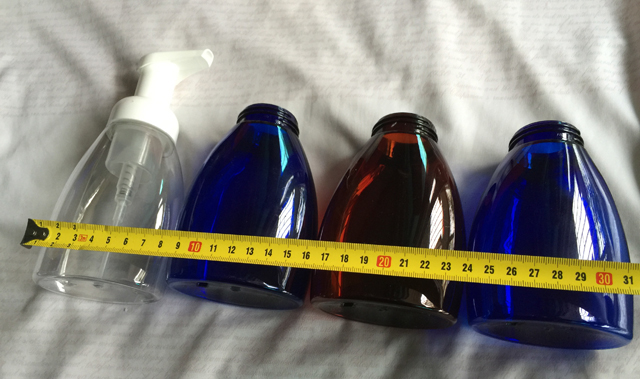

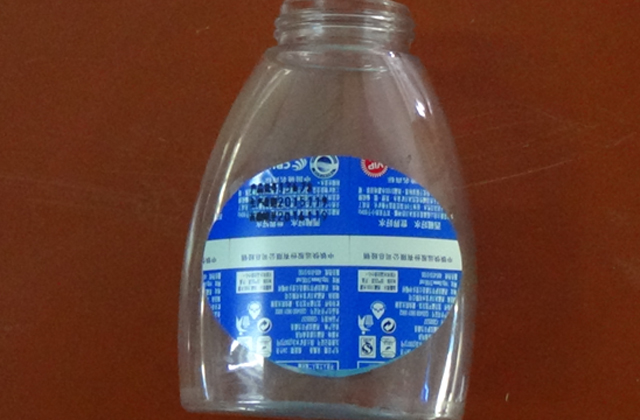

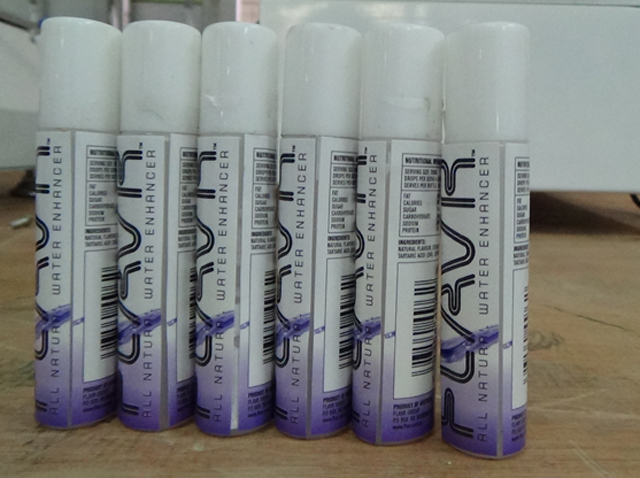

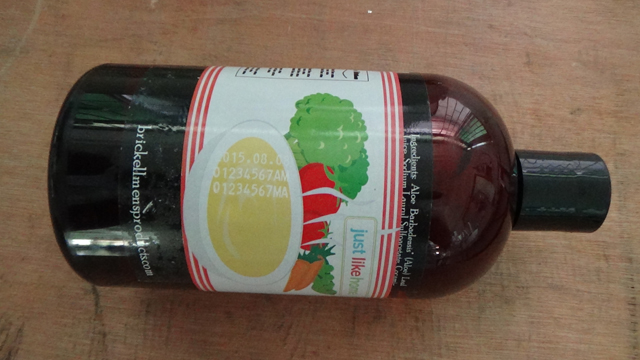

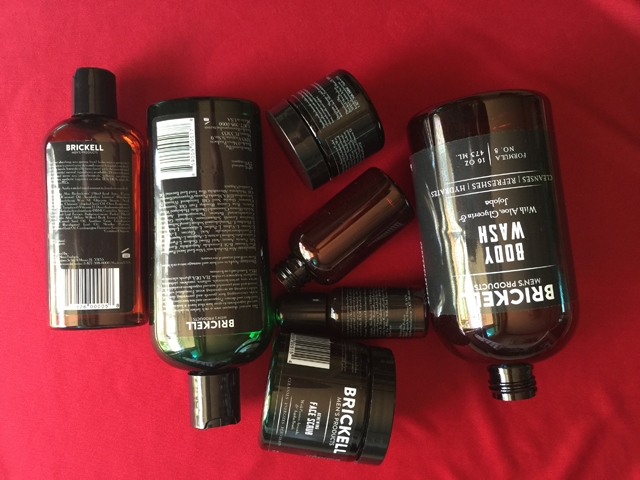

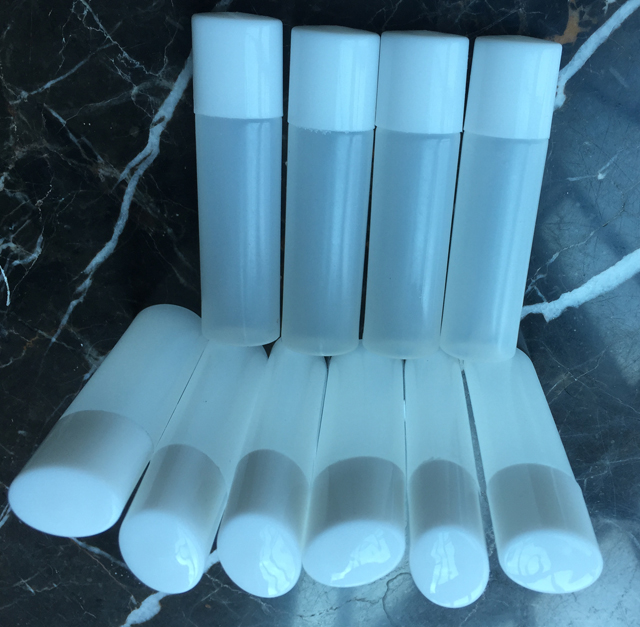

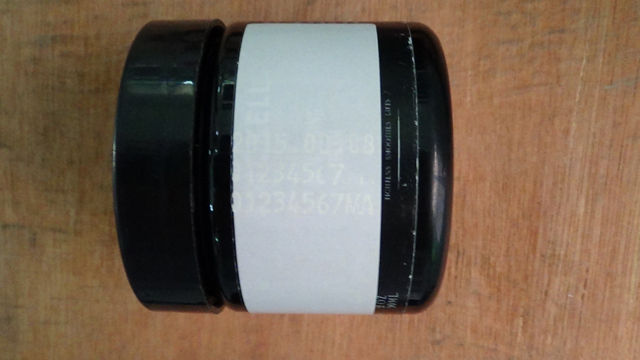

Merkintänäytteet erimuotoisille pulloille:
