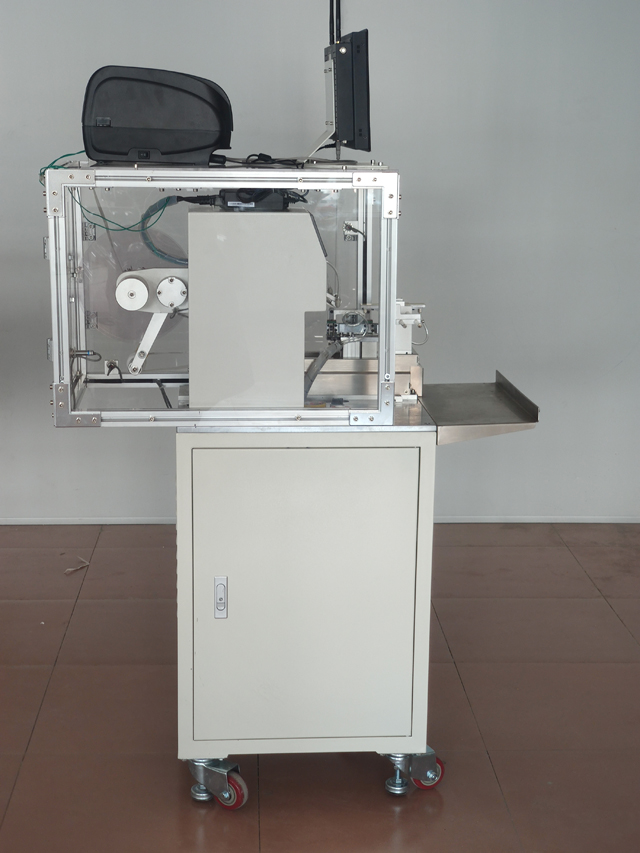

Puoliautomaattinen kaapelilankatarra Tulosta-Käytä taitettava etikettikone

Puoliautomaattinen kaapeli-tarratulostus-apply-taitettava tarrakone

Malli: VK-T807
Merkintätarkkuus: ±0,2 mm;
Merkintänopeus: 1500-1800 kpl/H
Pienen langan halkaisija Tyyppi: Nopeus 2000p kpl/h
Sovellettava tuotekoko: Perustyyppi: Halkaisija: 6 ~ 15 mm
Pieni halkaisija Tyyppi: 1 ~ 5 mm
Suuri halkaisijatyyppi: Yli 15 mm on mukautettava
Sovellettava tarrakoko: Pituus: 25–210 mm Tämän alueen ulkopuolella olevat tuotteet on mukautettava Leveys: 10–65 mm
Kokonaiskoko: 850 * 650 * 1300 pituus × leveys × korkeus, pitkä etiketti lisää leveyden mittaa
Sopiva virtalähde: 220v/50hz;
Kokonaispaino: 128 kg.

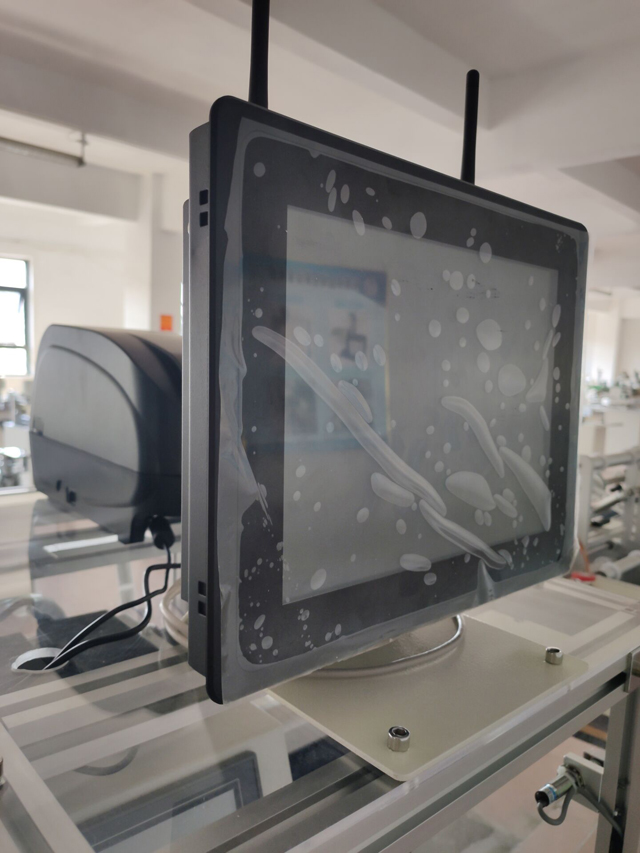

QR-kooderi, jossa on reaaliaikainen tulostinosa

Vakiomallin tekniset parametrit, muut erityisvaatimukset ja toiminnot voidaan räätälöidä.

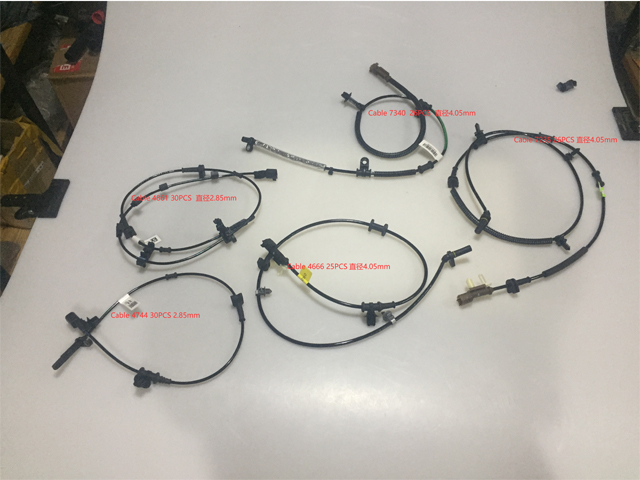

Sopii tarrojen taittamiseen kaikenlaisiin johtoihin ja kaapeleihin, kuten sähkölinjoihin, tietokoneiden oheislaitteiden kaapeleihin, elektronisten anturikaapeleiden, kuulokekaapeleiden, voimalinjojen, valokuitujohtojen, kaapelilinjojen, putkijohtojen, USB-kaapeleiden, faksi-/tulostimien kaapeleihin jne.

Soveltuu laajaan valikoimaan tuotekokoja, helppo säätää ja vaihtaa erilaisia tuotteita.

Käyttöprosessi:

Perusperiaate: Anturi havaitsee ohi kulkevan tuotteen, paluusignaalin merkintöjen ohjausjärjestelmään, PLC-käsittelyllä käsitelty signaali, tarran toimittaminen esiasetettuun tuotepaikkaan sopivana ajankohtana, kun tuote virtaa peittomekanismin läpi, etiketit peitetään kiinteästi , etiketti toimenpide on suoritettu.

Toimenpide: Laita tuote -> Tuotteen tunnistus (automaattisesti) -> merkintä (automaattisesti) -> Peite (automaattisesti) -> kerää merkitty tuote.

Ominaisuudet

Laaja valikoima sovelluksia, jotka sopivat erilaisiin eritelmiin tuotteisiin;

Kätevä käyttö, laaja säätöalue, merkinnät erilaisiin tuotteisiin.

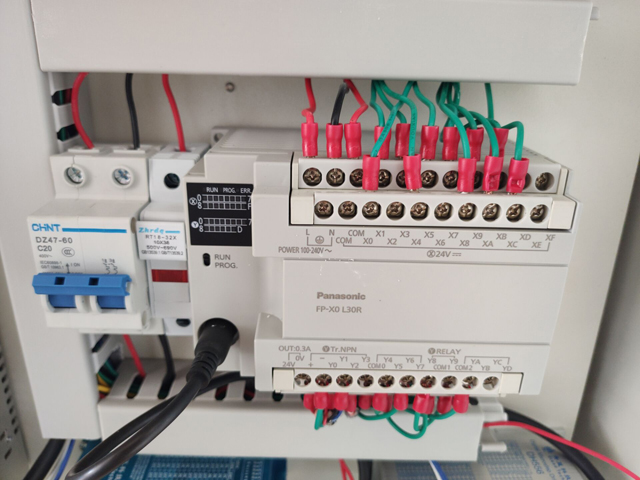

Korkea vakaus, kehittynyt elektroninen ohjausjärjestelmä, joka koostuu Panasonic PLC Saksa etiketti sähköinen silmä, tukilaitteet 7 × 24 tunnin toiminta;

Käyttöalue:

Sovellettava etiketti: itseliimautuva etiketti / kalvo, elektroninen valvontakoodi, viivakoodi ja niin edelleen.

Käyttökohteet: lanka ja kaapeli, suuri leveys, useat eritelmät, erittäin tarkat taitettavat etikettituotteet.

Sovellettava teollisuus: Käytetään laajasti elektroniikka-, lanka-, kaapeli- ja muilla aloilla.

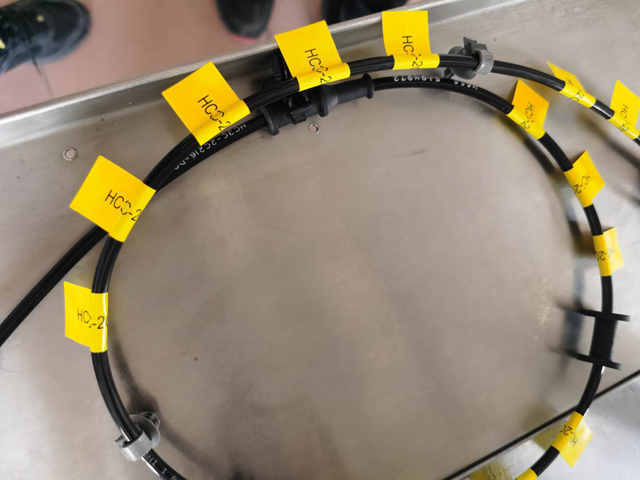

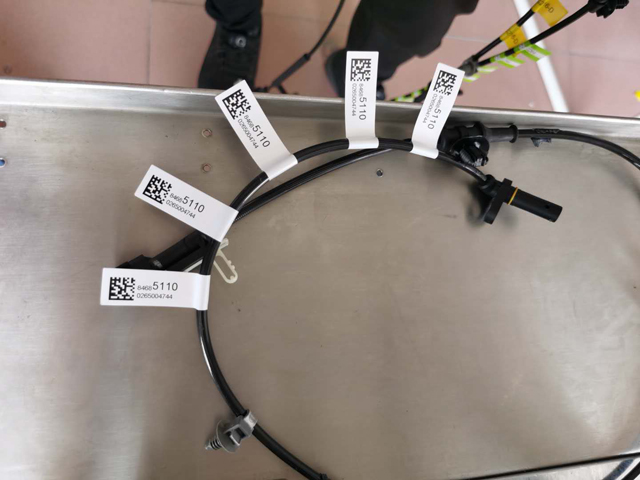

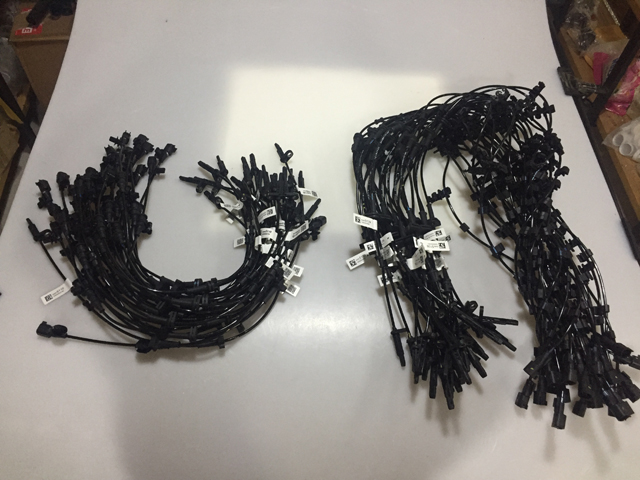

Sovellus: johtomerkinnät, tietokoneen oheislaitteiden merkinnät, USB-kaapeli jne.

Taittolaitetta voidaan säätää, ei-tuotevalikoimaa voidaan räätälöidä asiakasnäytteiden mukaan.

Kuinka käyttää etikettikonetta?

Varmista ennen käyttöä, että virtalähdejännite (ac220v), ilmanpaine 4-6kgf ja ulkoisessa virtalähteessä on oltava luotettava maadoitus.

Virtalähde.

Älä tuki kotelon jäähdytysaukkoa.

Muut kuin ammattiteknikot kieltävät tiukasti rungon avaamisen.

Vartalokosketuksen toiminta-alue on ehdottomasti kielletty, kun laitetta käytetään.

Kun laite epäonnistuu, virtakytkin tulee ensin sulkea ja sähköinen huolto on ehdottomasti kielletty.

Konetta käytetään johdinsarjan ja pyöreän tangon taittamiseen ja merkitsemiseen.

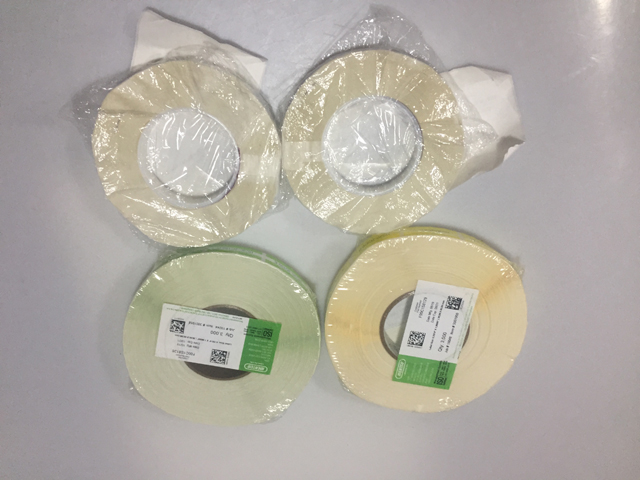

Sovellettavat etikettiparametrit: tarrarullan sisähalkaisija 76 mm ja ulkohalkaisija max 240 mm; (muut tiedot tulee korjata). Tarramateriaali: PVC, lemmikkieläin, kangas, paperi ja niin edelleen; etiketin erittely: tietyn koneen mukaan

Merkintätarkkuus: = 0,2 mm;

Kapasiteetti: 1500 kpl/h;

Ulkomitat: 630*740*1040 mm (l*l*k);

Koneen paino: noin 86 kg;

Sovellettava johdinsarja: tietyn koneen mukaan

Toiminnan kuvaus

Asennus:

Siirtää laitteen haluttuun asennusasentoon.

Tallasi yleispyörän jarrun ja kiinnitti yleispyörän sileäksi.

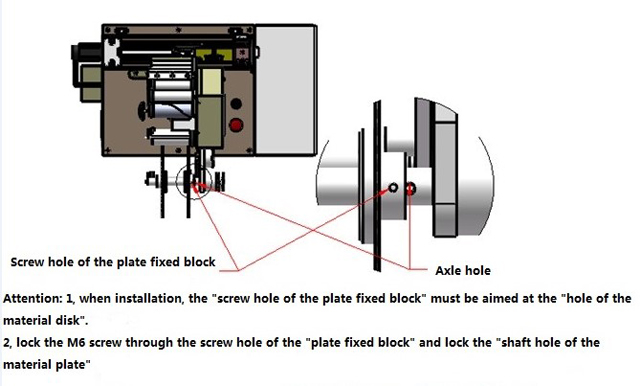

Tarralevy: asennuksen aikana meidän on kiinnitettävä "levyn kiinnityslohkon ruuvireikä" "materiaalin akselin reikään" ja ruuvattava m6-ruuvi materiaalin kiinnityslohkon ruuvinreiän läpi ja lukittava se akselin reikään. materiaalilokero.

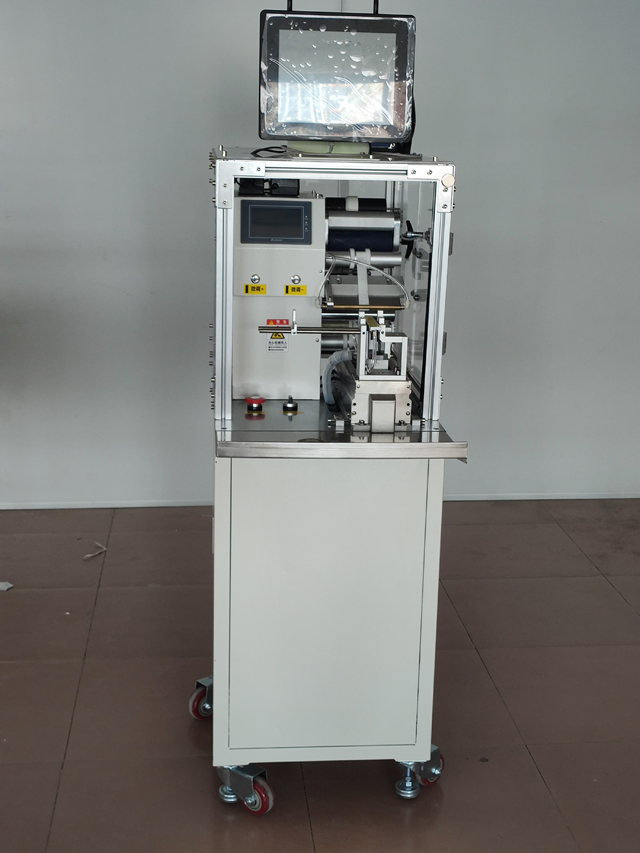

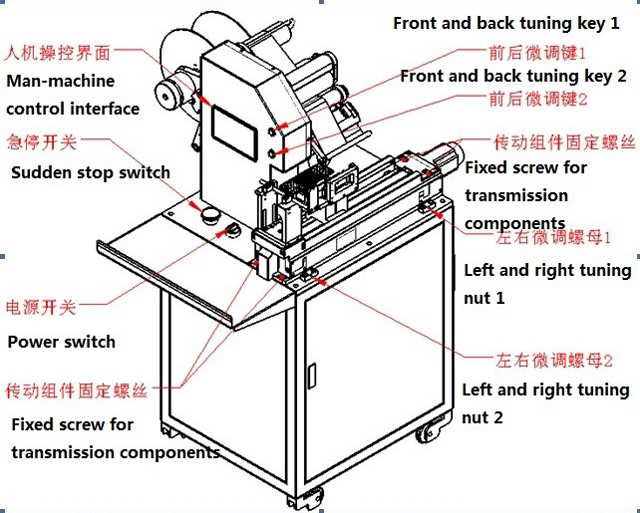

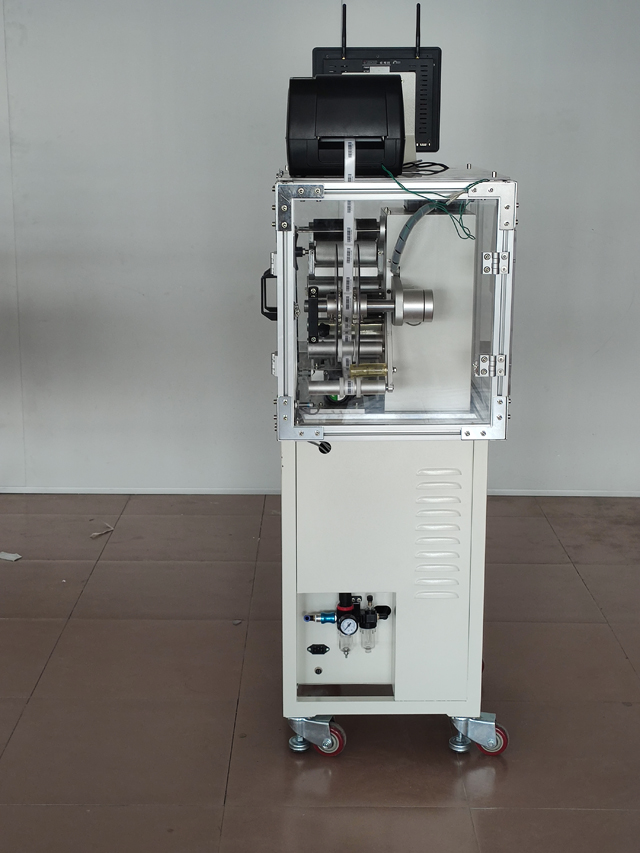

Laitteen ulkonäkö, tärkeät osat ja ihmisen ja koneen ohjausliittymä

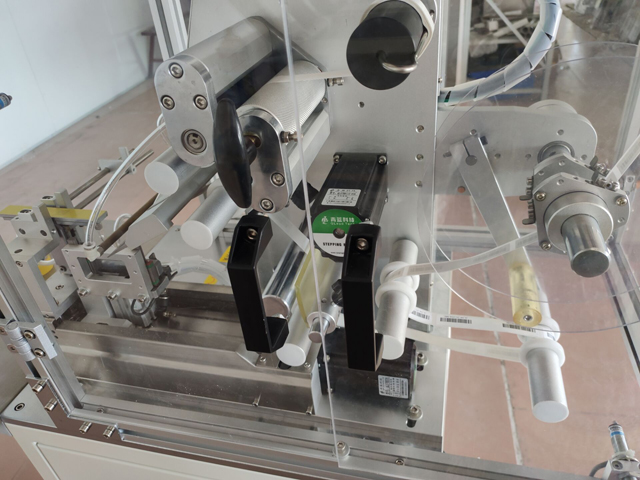

Tärkeitä osia.

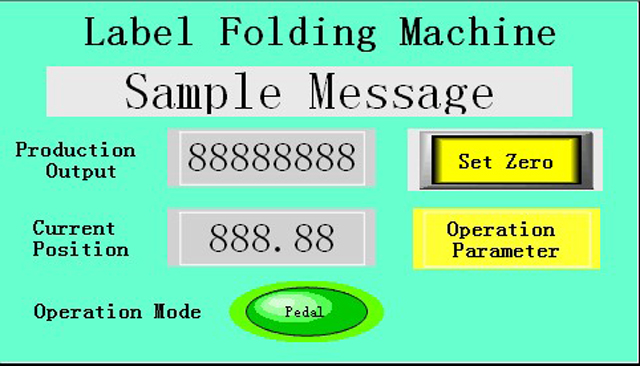

Pääkuva.

Lähtö: kapasiteetin laskenta, paina "output zero" -näppäintä nollaan;

Nykyinen sijainti: tarran lähetysmoduulin liukutilan reaaliaikainen sijainnin etäisyysnäyttö, yksikkö mm;

Toimintatila on "automaattinen" ja "jalkapinta" kahdenlaisia.

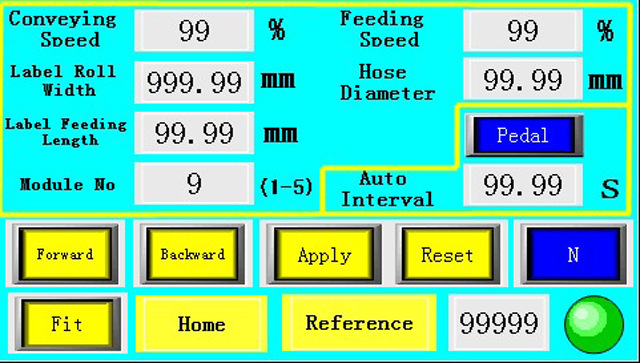

Käyttäjän parametrit

Vakiokortin nopeus: osoitinlevyn toiminnan nopeus, säädetty 0-100 %:n mukaan.

Merkin nopeus: viittaa irrotuslevystä irrotetun etiketin nopeuteen, säädettynä 0-100 %.

Pohjapaperin leveys: tarrapaperin leveys, yksikkö mm.

Johdon halkaisija: yhden langan halkaisijan tulo, litteä lanka tai monilankainen tulo suoraan kaksinkertaisen paksuuden torjumiseksi, mm.

Merkin pituus: ohjaa tarran pituutta irrotuslevystä, yksikkö mm.

Eteenpäin: paina "eteenpäin"-näppäintä, tag-asemamoduuli liukuu eteenpäin, tämä toiminto voi säätää kohdeaseman etäisyyttä.

Takaisin: paina "takaisin"-näppäintä, tag-asemamoduuli liukuu takaisin taakse, tämä toiminto voidaan korjata merkintäpisteen sijainnin etäisyydeltä.

Sovita: paina "fit"-näppäintä, suora ilmalevyn kiinnityssylinteri ja johtosarjan asennusmoduuli siirtävät ylemmän ja alemman liikkuvan sylinterin. Tämä toiminto voi korjata johtosarjan ja tyhjiölevyn kiinnityksen välisen etäisyyden.

Reset: käännä otsikko takaisin nollaan nollauspainikkeen jälkeen.

Sähkö: tarrapohjapaperin eri ominaisuuksien vaihtamisen jälkeen paina sähkönäppäimiä pitkään, jotta järjestelmä oppii automaattisesti tarrat ja pohjapaperin tunkeutumisen.

Toimintatapa:

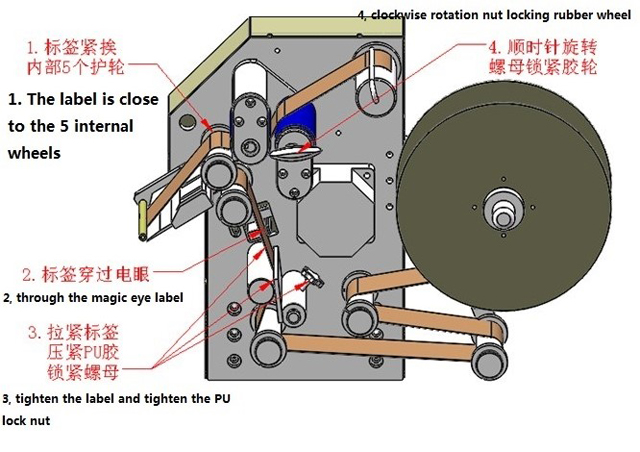

Tarra on asennettu ja tarra kiinnitetään irrotusmoduuliin alla kuvatulla tavalla.

Käännä virtakytkintä myötäpäivään ja kytke virta päälle. Paina stop-näppäintä ja käännä myötäpäivään.

Vaihto- ja säätökone

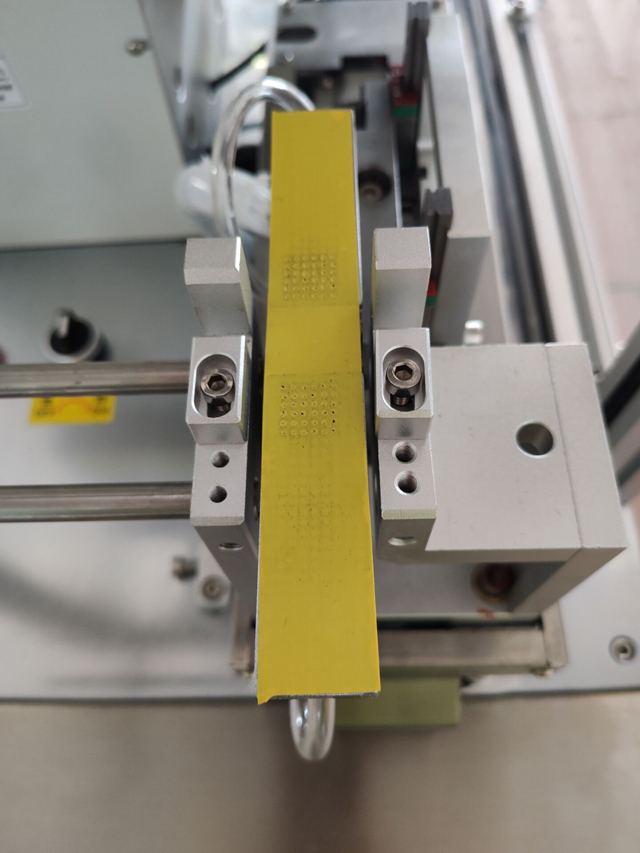

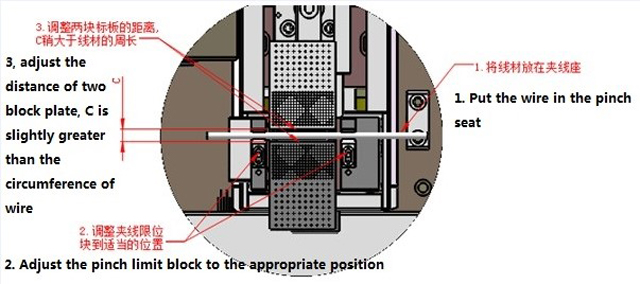

Vaijerin halkaisijan, säädön, liitäntäistuimen, levyjen välisen etäisyyden mukaan, kuten seuraava kuva

Syötä pohjapaperin leveys kuvan 3 pohjapaperin leveyteen, ja langan halkaisija syötetään langan halkaisijaan.

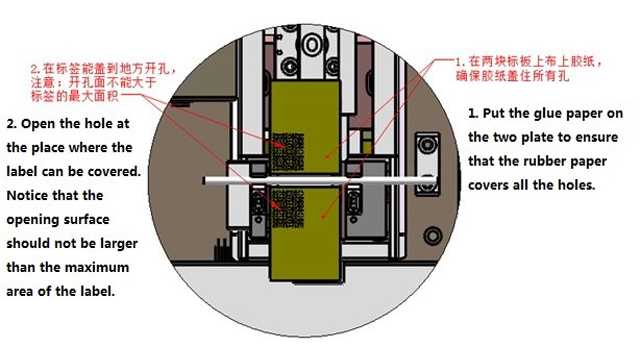

Teippi ja aukot

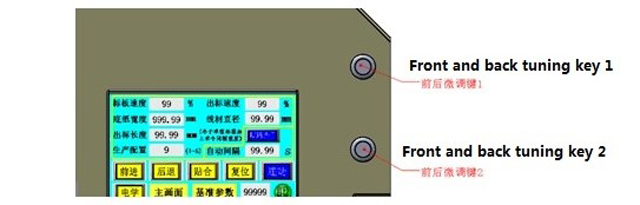

Tuotantoprosessissa, jos etikettiä ei ole kohdistettu ennen ja jälkeen etiketin, sitä voidaan säätää suoraan "pohjapaperin leveys" -sarakkeessa. Voidaan myös siirtää "etu- ja takasävynäppäintä "1" edessä ja takana mikroviritysnäppäin 2" säätöä, jokainen liike muuttaa 0,1 mm.

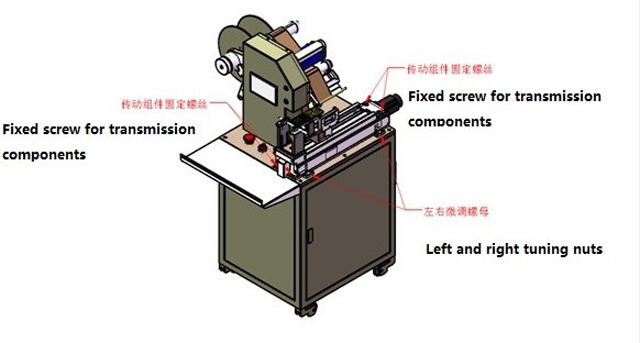

Merkitse vasen ja oikea säätökone

Jos tarrat taitetaan, jos vasen ja oikea puoli eivät ole kohdakkain, neljä voimansiirtokomponenttia on löysättävä, sitten vasen ja oikea trimmausmutteri on säädettävä poikkeaman suunnan ja tarrojen asteen mukaan. Lopuksi neljän voimansiirron komponentin on oltava lukittuina.

Huolto ja huolto

Kiellä tiukasti paine, pidä puhtaana milloin tahansa.

Jotta kone voidaan voidella ajoissa. Vakiolevyn aktiivinen asento lisätään kerran kuukaudessa. Jos on olemassa voiteluöljyn ajoitus, tarkista erotinkuppi, jos ei ole oikea-aikainen lisä.

Kolme kuukautta tahdistushihnan kulumisen tarkistamiseen koneen eri osissa
