Puoliautomaattiset korkit lasipurkit pullot istukka tyhjiökorkki kone

• VK-SVC lasipurkkien tyhjiökorkkikone
• Virtalähde: AC220V/50-60Hz
• Rajausnopeus: 1200-1500 bph
• Teho: ≤1,3KW (sisältää tyhjiöpumpun)
• Kannen halkaisija: Φ30-Φ85mm, Φ85-Φ110mm
• Pullon korkeus: 50-180mm, 120-250mm
• Pullon halkaisija: Φ30-Φ80mm Φ80-Φ150mm
• Rajavakuumiaste: -0,08Mpa
• Suojuksen vääntö: 5-25 NM
• Ilmankulutus: 0,5m3/0,7Mpa
• Koneen koko: 750 * 700 * 1350 mm
• Paino: 157kg

Katso video

Tämä sarjan päällystyskone on itse tutkittu ja valmistettu vuosien tuotantokokemuksella, se on alkuperäinen kotimainen luomus, se käyttää tyhjiöpumppua tyhjiössä, saatavana korkea alipaineaste, rajausmomentti ja alipainetaso voidaan asettaa tarpeen mukaan yhteensopiviin erilaisiin erimuotoisia ja -kokoisia pulloja korkkiin, vahva yhteensopivuus ja helppo säätää.

Tärkeimmät pneumaattiset ja sähköiset komponentit ovat maailmankuuluilta tuotemerkeiltä, vakaa ja luotettava suorituskyky.

Käytetään laajasti lasipulloissa, joissa on tinakorkki tyhjiökorkki elintarvikkeissa, säilykkeissä, juomissa, mausteissa, terveydenhuoltotuotteissa ja muilla teollisuudenaloilla.

Sen sijaan, että kiristää sivuilta, kuten sisäänrakennetussa kierrekorkissa, istukan korkissa on istukka, joka tarttuu tiukasti korkkiin ja pyörittää korkin pulloon ylhäältä ja siksi kytkinmekanismi voidaan säätää erittäin tarkasti ohjaamaan korkin vääntömomenttia.

Chuck Cappping -koneita on saatavana yksipäisistä monipään suurnopeuskoneisiin. Istukan korkkikoneen suuri etu on sen skaalautuvuus nopeaan käyttöön ja tietysti sen tarkka kannen kiristys.

Istukan korkin haittapuoli on se, että jokainen pullokoko vaatii vaihto-osia ja jos korkkikoot muuttuvat, niin kaikkien istukkaiden on myös vaihdettava (puhumattakaan mahdollisuudesta, että lajittelu ja korkin kuljetus saattaa vaatia myös osien vaihtoa).

Istukan korkkikonetta harkitessa kannattaa vakavasti harkita samojen korkkien käyttöä kaikille linjalla oleville pulloille, koska pullonvaihtoosat ovat suhteellisen edullisia istukan vaihtamiseen erilaisiin korkkiin.

Päätekninen parametri:

Malli: VK-SVC

Virtalähde: AC220V/50-60Hz

Rajausnopeus: 1200-1500 bph

Teho: ≤1,3KW (sisältää tyhjiöpumpun)

Kannen halkaisija: Φ30-Φ85mm, Φ85-Φ110mm

Pullon korkeus: 50-180mm, 120-250mm

Pullon halkaisija: Φ30-Φ80mm Φ80-Φ150mm

Rajavakuumiaste: -0,08Mpa

Suojuksen vääntö: 5-25N.M

Ilmankulutus: 0,5m3/0,7Mpa

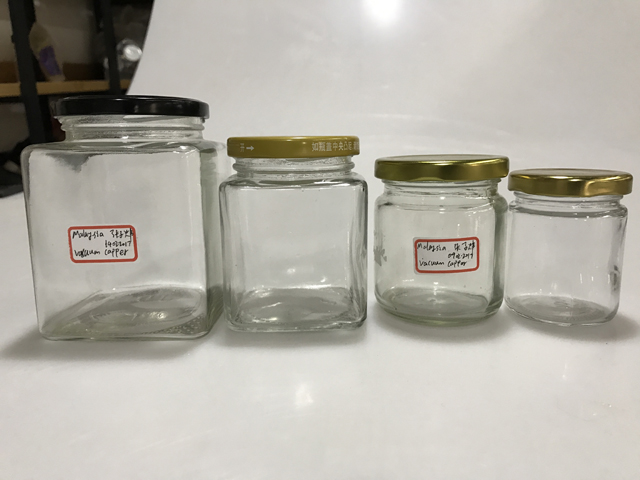

Kone tulee mukauttaa asiakkaiden lähettämien todellisten purkkien/pullojen näytteiden mukaan:

Käyttöohje:

A. Rakenne ja toimintaperiaatteet

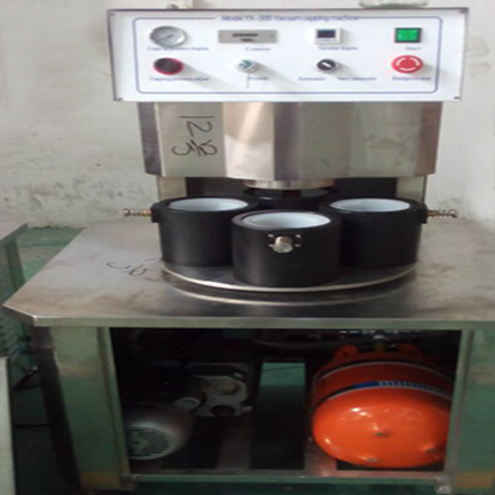

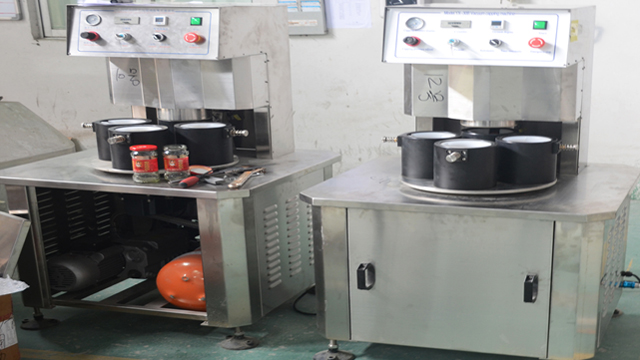

Kuva 1 Tyhjiösulkukone

Toimintaperiaatteet ja toiminnot

Tämä kone koostuu koneen rungosta, ylemmästä muotista, pyörivästä asentojärjestelmästä, korkkirakenteesta, tyhjiöjärjestelmästä, sähkö- ja paineensäätöjärjestelmästä. Toimi seuraavasti: laita lasi korkilla untuvuottiin ja aseta sitten untuvamuotti käsin sulkupään keskelle. Sitten kone sulkeutuu automaattisesti tyhjiöllä.

Tällä koneella on seuraavat toiminnot:

1. Kun asetat alasmuotin sulkupään keskelle, kone sulkeutuu automaattisesti tyhjiöllä;

2. Alin alipaineasetustoiminto: jos kone ei saavuta alipaineastetta aiemmin asetettuna, kone ei toimi seuraavaa toimenpidettä varten;

3. Sulkumomenttitoiminto: Sulkupäätä liikuttaa ilmasylinteri ja sitä voidaan säätää paineella;

Päärakenne ja komponentit:

Tyhjiöpumppu ja tyhjiösäiliö:

Tyhjiöpumppua ja tyhjiösäiliötä käytetään tyhjiötoiminnon saavuttamiseen, tyhjiöpumpun tulee olla tyhjiööljyllä, puolet tyhjiööljystä sisällä on ok. Konetta ei saa käyttää, jos sen sisällä ei ole enää tyhjiööljyä.

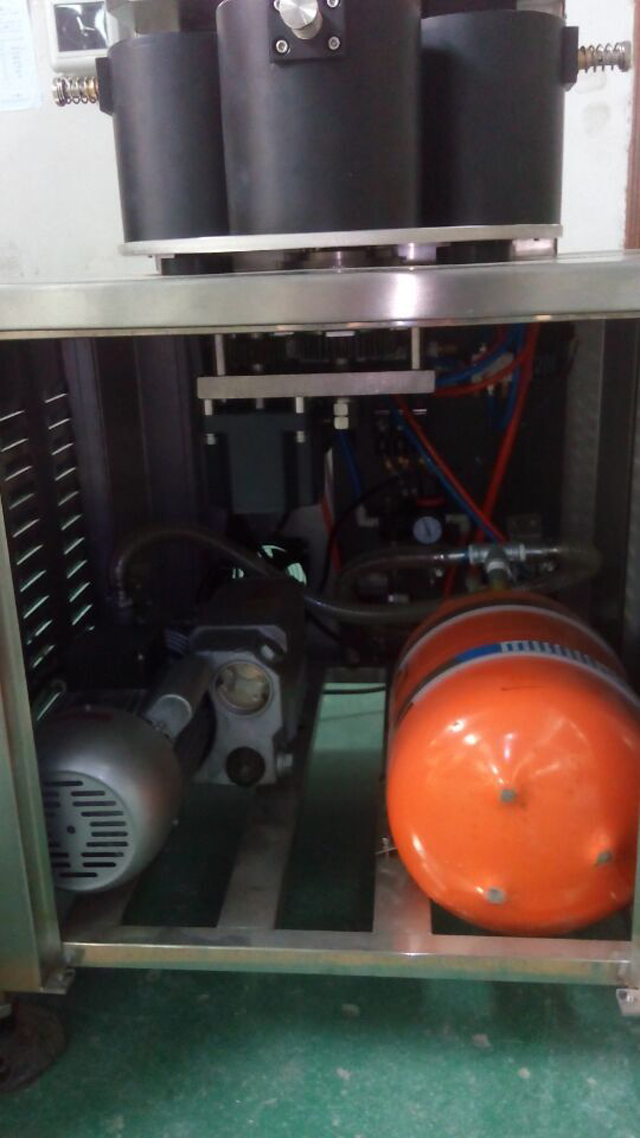

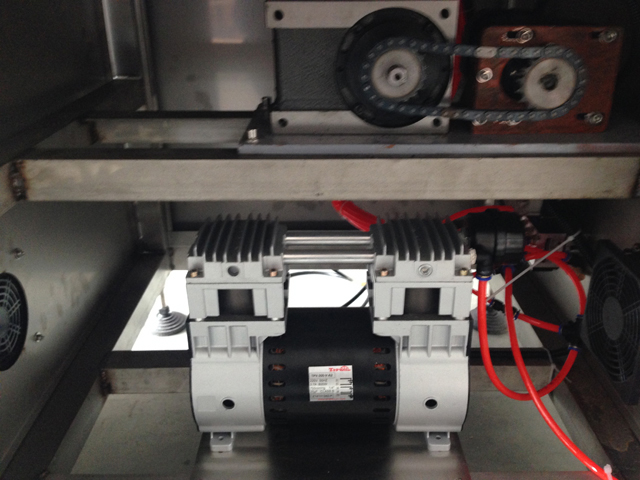

Kuva 2 Tyhjiösäiliö ja tyhjiöpumppu

Pls liitä tyhjiöpumppu ja tyhjiösäiliö yllä olevan kuvan mukaisesti ja syötä virtaa

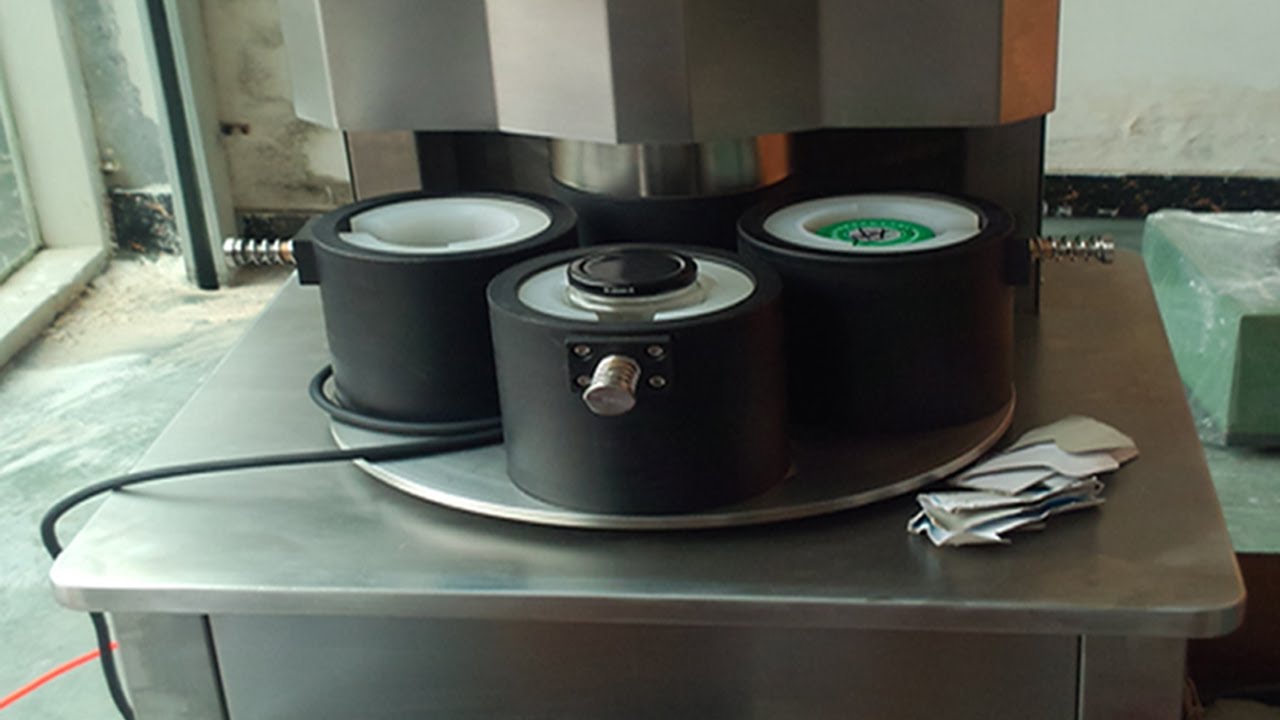

Pyörivä levyrakenne

Kuva 3

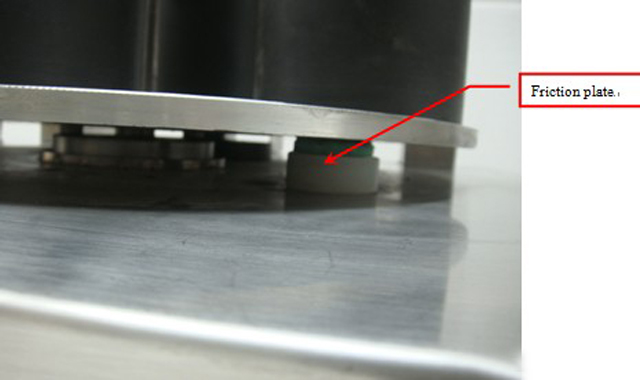

Tätä pyörivää levyä liikutetaan 4 askelta Pyörivän levyn tasaisen liikkumisen varmistamiseksi tässä pyörivässä levyssä on 3 kitkalevyä, jotka tarjoavat vastuksen tasaisen liikkeen varmistamiseksi. Kone on pidettävä puhtaana työskennellessäsi, ja kitkalevyt kuluvat vähitellen, tarkista säännöllisesti ja vaihda säännöllisesti.

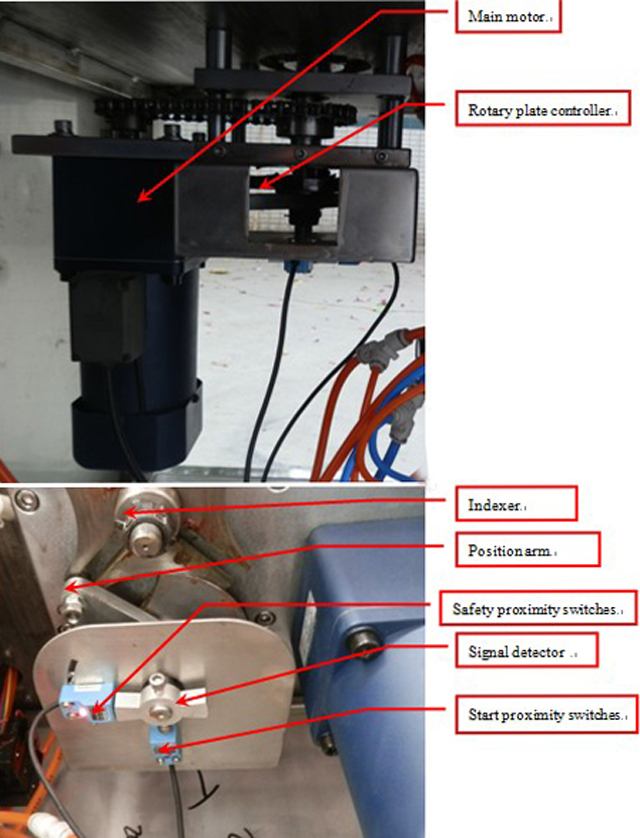

Kuva 4

Pyörivää levyä liikuttaa päämoottori, kun signaalin tunnistin siirtyy käynnistyksen lähestymiskytkimiin ja saa signaaleja (signaalin ilmaisin ja lähestymiskytkimet ovat noin 2-3 mm), ylämuotti siirtyy korkkiin, kun se on korkki, moottori toimii edelleen , kun signaalin ilmaisin siirtyy turvaläheisyyskytkimiin ja vastaanottaa signaalin, moottori lakkaa toimimasta.

Kuva 5

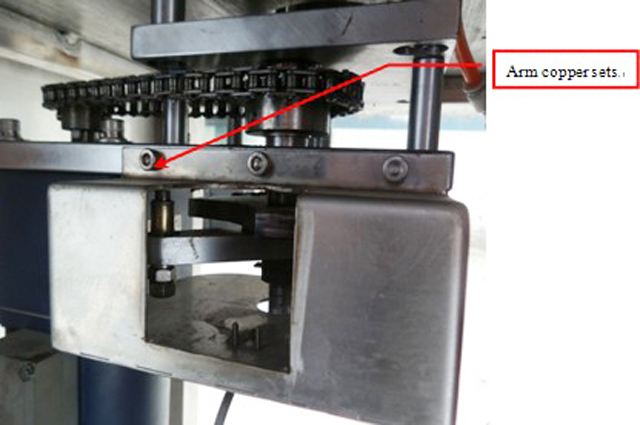

Varren kuparisarjat kuluvat työskennellessään, niihin on laitettava rasvaa säännöllisesti ja vaihdettava, kun se on vaurioitunut. Muutoksen yhteydessä näet kuvan 5

Kattorakenne

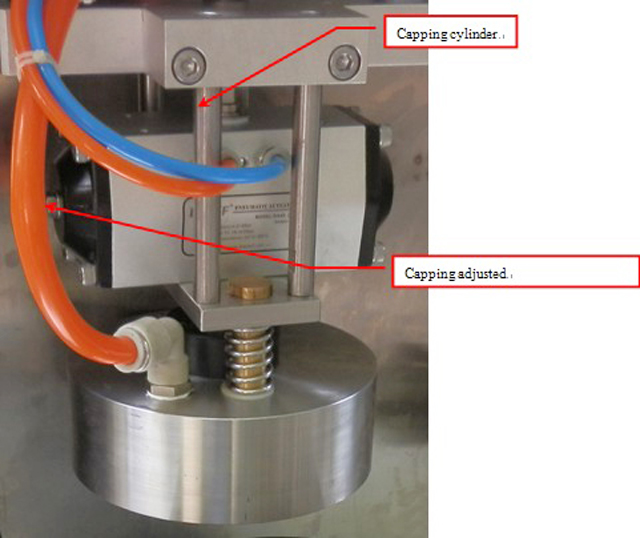

sulkeva pää

Sulkupäätä liikutetaan sylinterillä nostaakseen ja alaspäin, kun sulkupää on alhaalla korkkiin ja saavuttaa alipaineasteen kuten aiemmin, sulkupää siirtyy seuraavaan toimenpiteeseen. Sulkumomenttia voidaan säätää ohjauspaneelin sulkupainepainikkeella (kuten ohjauspaneelista näkyy)

Suojapään sisällä oleva punainen kumi on helppokäyttöinen osa, joka on tarkistettava ja vaihdettava usein. Päällystämisen yhteydessä sulkupää on kiinnitettävä tiukasti korkkiin, untuvamuotin sisään voi laittaa jotain eri korkeuksien saavuttamiseksi. Mutta korkeus ei voi olla liikaa, tai jos se on liian korkea, et voi saavuttaa tyhjiötoimintoa, mutta jos se ei ole tarpeeksi korkea, sitä ei voi peittää. Yleensä korkkien ja untuvuotin yläosan etäisyys on 16mm-19mm.

Pullonnapsautuslaite

Kuva 7

Pullonnapsautuslaitteen on tarkoitus kiinnittää pullo korkin aikana, kun pyörivä levy on asetettu paikalleen, pullon napsautussylinteri liikkuu kiinnittääkseen pullon hyvän korkin varmistamiseksi.

Päätekninen parametri:

Mitat: 600 (P) × 600 (L) × 1350 (K)

Paino: Noin 110 ㎏

Virtalähde: AC220V 50～60Hz

Teho: ≦150W (ilman tyhjiöpumppua)

Ilmanpaine: 0,5-0,8 MPa

Ilmankulutus: ≤0,2m3/min

Nopeus: noin 25 pulloa／min

Korkin halkaisija: räätälöity

Pullokoot: räätälöity

Asennus

1. Koneen on oltava puhtaassa ja turvallisessa paikassa;

2. Varmista, että hätäpysäytys on käytettävissä (kuva 5);

3. Syötä virtaa tarkistaaksesi;

4. Liitä kone kaasuputkella öljyn ja veden erottimeen, säädä ilmanpaine arvoon 0,6 Mpa;

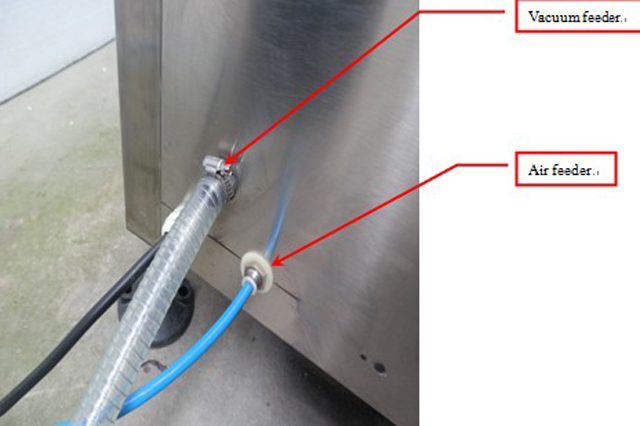

5. Liitä tyhjiösäiliö koneeseen. Varmista, ettei kaasuvuotoa.

Kuva 8

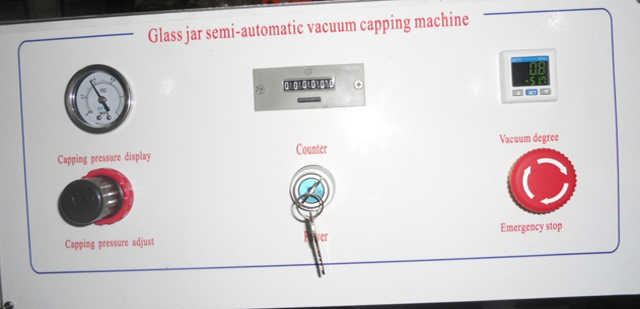

Ohjauspaneelin toiminta

Kuvia

Ohjauspaneeli koostuu katkaisupainetaulukosta, sulkupaineen säädöstä, laskurista, virtakytkimestä, alipainesäädöstä ja hätäpysäytyksestä.

1. Rajoituspaineen säätöä voidaan käyttää rajoittavan vääntömomentin säätämiseen, kun se on myötäpäivään, paine kasvoi, rajoitusmomentti on vahvempi, kun se on vastapäivään, paine laski, rajausmomentti on pienempi;

2. Hätäpysäytys, kun jotain hätätilannetta tapahtuu, paina hätäpysäytyskytkintä, jolloin kone on turvallisessa tilanteessa;

3. Laskuri laskee kuinka monta lasia olet valmistanut, jos painat nollauspainikkeen, laskuri lasketaan nollaksi;

4. Jos haluat säätää alipaineastetta, paina "M" tyhjiösäätötaulukossa, jolloin näyttöön tulee "St1", paina "︽""︾" säätääksesi.

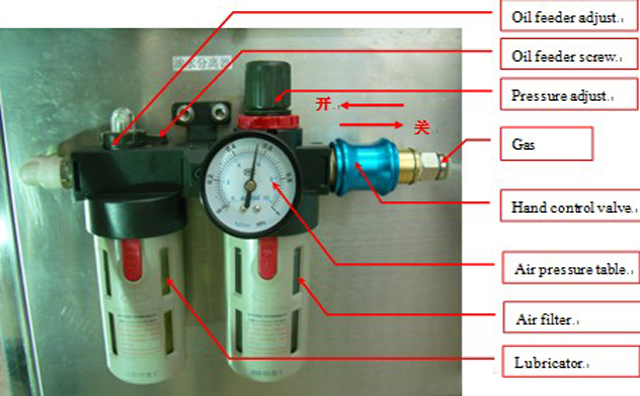

Öljyn ja veden erotin ja paine ja säätö (kuva 10)

Kuva 10

Öljyn ja veden erotin koostuu käsisäätöventtiilistä, paineensäädöstä, ilmanpainetaulukosta, öljyn säädöstä, ilmansuodattimesta ja voitelulaitteella;

Käsiohjausventtiili kytkee päälle ja pois koneen koko ilmansyötön;

Paineensäädön tarkoituksena on syöttää painetta koneeseen, kun se on myötäpäivään, paine kasvaa, kun se on vastapäivään, paine laskee;

Ilmanpainetaulukko näyttää koneen työpaineen;

Öljyn säätö on syöttää öljyä koneeseen, kun se on myötäpäivään, öljy väheni, kun se on vastapäivään, öljy lisääntyi.

Ilmansuodatin poistaa paineilman veden, kun öljyn ja veden erottimen paine on nolla, ilmansuodatin poistaa veden automaattisesti.

Voitelulaitteen on syötettävä öljyä koneeseen, ensin on suljettava ilmansyöttö ja laitettava öljyä voitelulaitteeseen, noin 2-3 kuukautta kerrallaan.

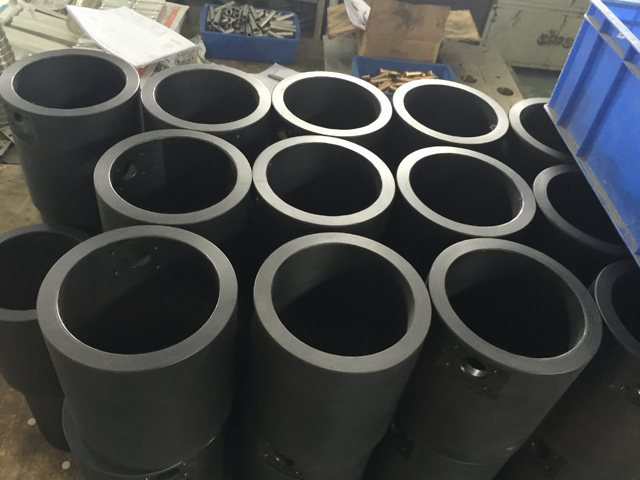

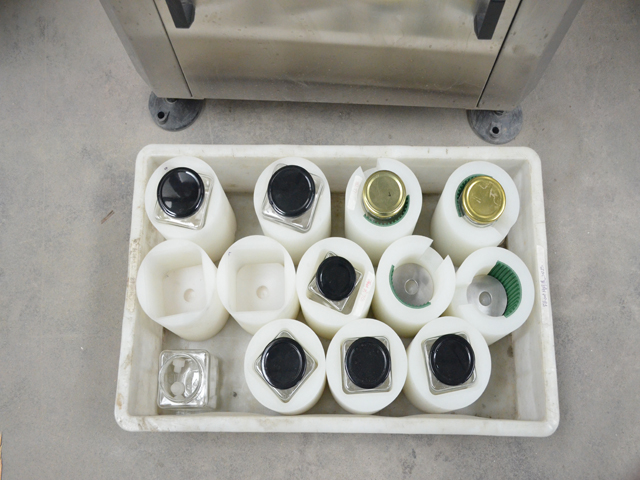

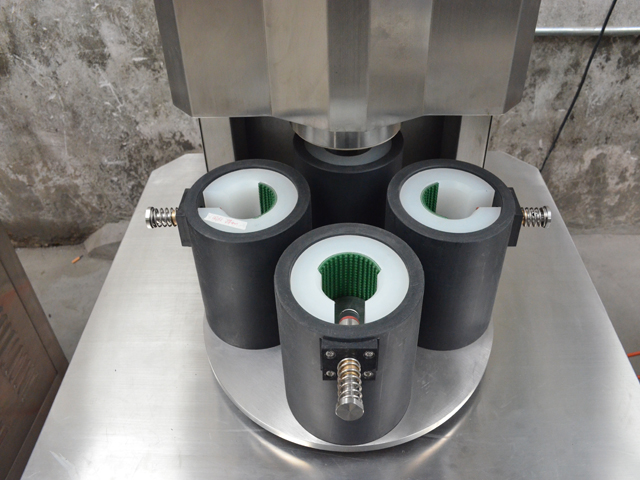

Varaosat muottiin, jotka sopivat erikokoisiin purkkeihin/pulloihin
