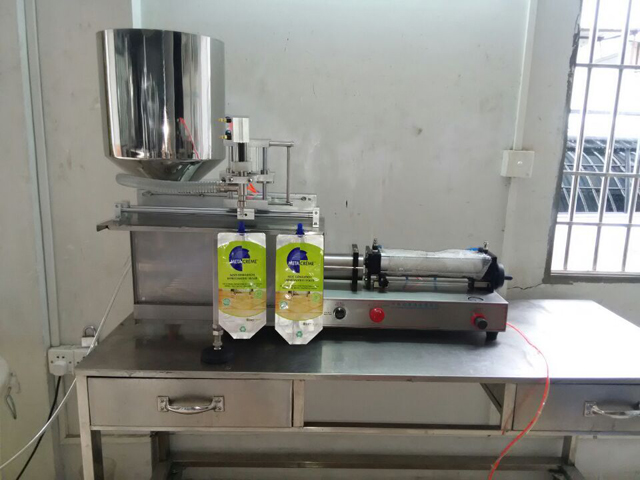

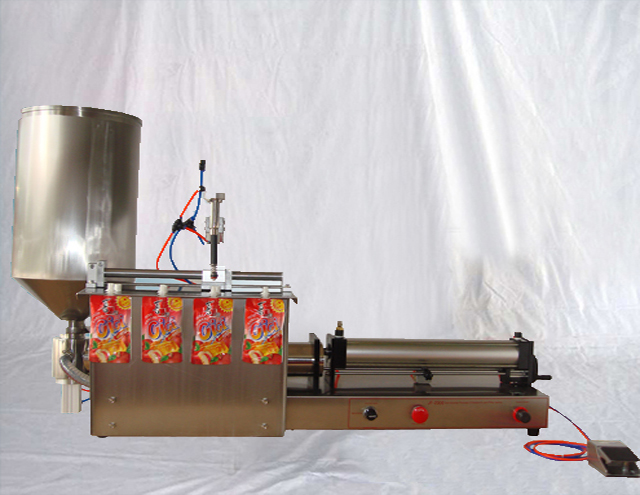

Puoliautomaattinen pneumaattinen nokkapussi Valmiiksi tehtyjen pussien täyttökone

Puoliautomaattinen pneumaattinen nokkapussi valmiiksi valmistettujen pussien täyttökone

Malli: VK-SPF
Jännite: 220/110V 50/60Hz
Teho: 27W
Nimellispaine: 0,4-0,6 Mpa
Täyttönopeus: 20-35 pulloa / min / pää
Täyttötarkkuus: ≦ ± 1 %
Täyttöalue: 100-1000ml
Koko: 160 cm * 44 cm * 37 cm
Nettopaino: 50 kg;
Kokonaispaino: 65 kg

Tämä puoliautomaattinen mäntätyyppinen täyttökone, joka perustuu ulkomaisten vastaavien tuotteiden viittaukseen, on uusi muotoilu, joka on lisännyt joitain lisätoimintoja. se tekee työstä helppoa ja kätevää käyttöön, tarkkuusvirheeseen, täyttömäärän säätöön, koneen puhdistukseen ja huoltoon.

Tämän pneumaattisen täyttökoneen suunnittelussa käytetään pneumaattisia komponentteja sähköisen ohjauspiirin sijasta, joten se soveltuu käytettäväksi ympäristössä, jossa on räjähdyssuojatut vaatimukset.

Koneen mallin valinta

Konemallin valinnassa huomioidaan suurin täyttötilavuus.

Perusparametri

Malli: VK-SPF
Jännite: 220/110V 50/60Hz
Teho: 27W
Nimellispaine: 0,4-0,6 Mpa
Täyttönopeus: 20-35 pulloa / min / pää
Täyttötarkkuus: ≦ ± 1 %
Täyttöalue: 100-1000ml
Koko: 160 cm * 44 cm * 37 cm
Nettopaino: 50 kg;
Kokonaispaino: 65 kg

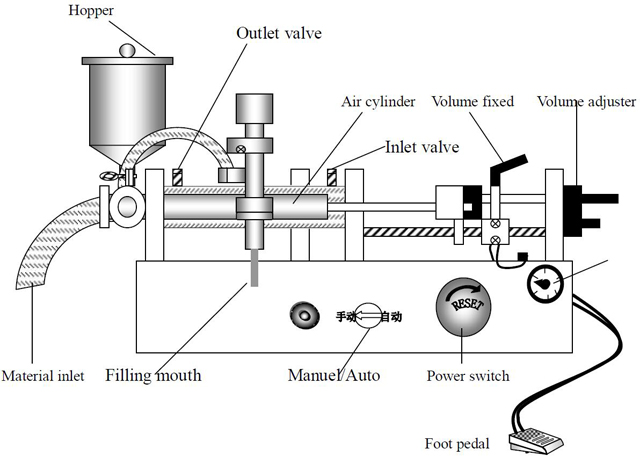

Koneen toimintaperiaate

Ilmasylinteriä työntämällä ja vetämällä se ajaa sylinterin mäntää edestakaisin liikkeen, mikä saa materiaalisylinterin luomaan alipaineen.

Kun sylinteriä työnnetään eteenpäin, se vetää männän taakse, ja materiaalisylinterin sisällä alipaine imee materiaalin materiaalisuppilosta tuloputkeen.

Kun sylinteri vetäytyy taaksepäin, se työntää mäntää eteenpäin, materiaali imeytyy putkesta täyttösuuhun, jonka jälkeen se täyttyy tyhjiin pulloihin. (täyttöpää avautuu ja sulkeutuu automaattisesti, kun materiaali imeytyy sisään ja ulos)

Tämä mäntätyyppinen täyttökone on yksi, yksinkertainen mekaaninen toimenpide jokaiselle täytteelle, joten sillä on korkea täyttötarkkuus ja vakaus vakiosäiliölle.

Puoliautomaattisen pneumaattisen täyttökoneen ominaisuudet

Kone käyttää ohjaukseen paineilmaa, sillä on korkea turvallisuus, joka soveltuu erityisesti käytettäväksi räjähdyssuojausvaatimuksissa.
Se ei tuota staattista sähköä ja hamppusähköilmiötä; koneen ei tarvitse kytkeä maadoitusjohtoa.
Pneumaattisen ohjauksen ja kiinteän täyttömäärän ansiosta täyttötilavuus on siis ominaista erittäin tarkasti, jota voidaan säätää 0,3 %:n sisällä. (tämä perustuu enimmäistäyttömäärään)
Hätäpysäytystapauksessa sinun tarvitsee vain sammuttaa pneumaattinen kytkin, mäntä vedetään automaattisesti takaisin lähtöasentoon ja kone lopettaa täytön.

Tarkastus- ja käyttöjakso ennen koneen käynnistystä

Suorita tarkastus ennen koneen käynnistämistä, sillä näin voidaan välttää mekaaninen vika tai henkilövahinko.

Tarkastus ja toiminta:

Kiristyskahva edessä ja takana, onko se tiukasti kiinni?
Tulo- ja ulostulon kolminapainen puristin, onko se kiinteä vai ei?
Onko täyttöpää ja sen vaakasuora, pystysuora vipu kiinni?
Liitä ilmakompressorikoneeseen, paine on alle 8㎏/c㎡, paineen säätö on noin 4-5 ㎏/c㎡.
Kytke ilmansyöttökytkin päälle.

(Huom: on ehdottomasti kiellettyä työskennellä pitkään ilman täyttömateriaalia)

Täyttömäärän säätö

Täyttömäärän säätö riippuu täyttömateriaaleista, nesteestä (ml) tai painosta (g), koska materiaalien osuus on erilainen, myös mittaustiedot ovat erilaiset. Säädä siis äänenvoimakkuuden säädintä tarvittavan tarkan täyttömäärän asettamiseksi.

Toiminnan tiedot:

Yleinen säätö: Tyydyttävän täyttömäärän saamiseksi säädä säätöruuvin kaasukytkintä, siirrä asentoa vasemmalle tai oikealle.
Mittakupin tai elektronisen vaa'an käyttäminen täyttömäärän tarkkuuden tarkistamiseen (huomaa: sylinterin sisään imeytyneen täyttömateriaalin on oltava täynnä)
Jos täyttövirheitä ilmenee, säädä äänenvoimakkuuden säädintä, siirrä sitä eteenpäin täyttömäärän pienentämiseksi ja taaksepäin lisäämällä tilavuutta.
Vaaditun täyttömäärän ja tarkkuuden saavuttamiseksi säädä toistuvasti, kunnes täyttömäärä on vakio.

Täyttönopeuden säätö

Täyttönopeus määräytyy kuuden seuraavan tekijän perusteella:

Täytemateriaalien imeytymisnopeus riippuu materiaalin viskositeetista ja imuputken pituudesta.
Täyttönopeus riippuu täyttöpään halkaisijan koosta, mitä suurempi halkaisija, sitä nopeampi täyttönopeus.
Täytemateriaalien vaahdotusaste, jos vaahdotusaste on korkeampi, täyttönopeutta tulee hidastaa.
Täyttömäärä, lisää täyttömäärää hitaammin.
Täyttömäärän tarkkuus, suuri tarkkuus ja täyttönopeus tulee säätää hitaasti.
Ilmanpaineen venttiiliohjain.

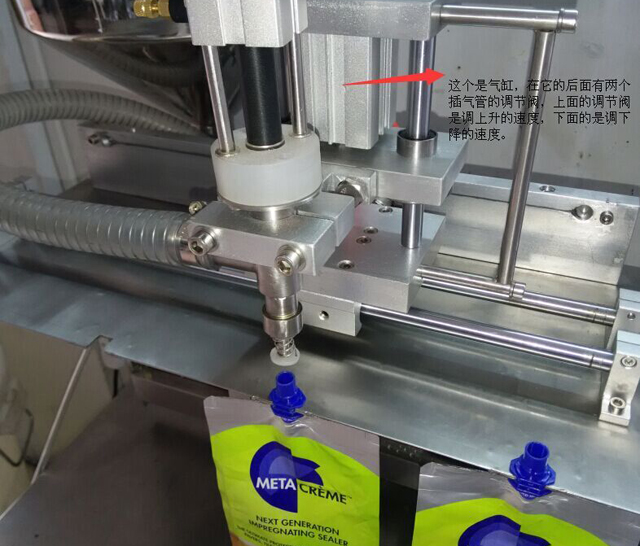

Venttiilin säätötoiminto:

Löysää nopeudensäätöventtiilin mutteri
Käännä etuventtiilin kahvaa myötäpäivään, sylinterin nopeus eteenpäin hidastuu, myös materiaalien imeytymisnopeus hidastuu.
Käännä etuventtiilin kahvaa vastapäivään, jolloin sylinterin nopeus kiihtyy eteenpäin, myös materiaalien imeytymisnopeus kiihtyy.
Käännä takaventtiilin kahvaa myötäpäivään, jolloin sylinterin nopeus eteenpäin hidastuu, myös materiaalien imeytymisnopeus hidastuu.
Käännä takaventtiilin kahvaa kiertämällä vastapäivään, jolloin sylinterin nopeus kiihtyy eteenpäin, myös materiaalien imeytymisnopeus kiihtyy.

Täyttötarkkuuden säätö

Syy siihen, miksi koneessa on täyttövirhe, johtuu siitä, että sillä on niin monia vaikuttavia tekijöitä, kuten täyttömäärä, täyttönopeus ja venttiilikytkimen nopeus. Venttiilikytkimen nopeuteen vaikuttavat täyttömateriaalien viskositeetti, suurempi viskositeetti sekä hitaampi nopeus. Säätö on helppoa säätämällä pääventtiilin jousen painetta, ja nopeus kiihtyy yhä suuremmalla paineella.

Jousipaineen säädöt mittausta ja täyttöä varten riippuvat kuljettajan henkilöstökokemuksesta.

Koneen puhdistus ja huolto

Ennen täyttökoneen puhdistamista sen tulee puhdistaa koneen sisällä olevat materiaalit ja kaada sitten pehmeä puhdistusneste materiaalisuppiloon; On suositeltavaa käyttää lämmintä vettä ja tarvittaessa saippuavettä, alkoholia tai muuta puhdistusnestettä. Kun teet puhdistusta, varmista, ettei täyttöosien aluslevyistä vuoda. Käynnistä kone, anna koneen täyttyä kiertävästi, kunnes puhdistus on valmis. Puhdistusosat sisältävät sylinterin männän, männän pään, aluslevyt, yksitieventtiilin, täyttöpään ja materiaalisäiliön jne. Jos yksi on vaurioitunut kaikille tiivistealuslevyille, se on vaihdettava.

Varoitus

Varmista ennen puhdistustyötä, että paineilma on pois päältä.

On kiellettyä käyttää puhdistukseen orgaanisia liuottimia, kuten bensiiniä, bentseeniä, eteeniä, natriumhypokloriittia jne.

Kun puhdistustyö on valmis, odota ja varmista, että kaikki puhdistusosat ovat kuivia ilman vettä ja vieraita esineitä liitoksissa ja putkissa, ja asenna sitten kone.

Ratkaisut yleisiin ongelmiin

Yleisiä ongelmia	Ratkaisut
Mäntä ei voi liikkua	Varmista, että ilmanpaine on päällä.
	Varmista, että ilmanpaineventtiili on päällä.
	Varmista, että ilmalähteen kytkin on päällä, paine ei ole juuttunut pneumaattiseen venttiiliin.
	Ilmanpaine on 4-5㎏/c㎡
	Varmista, että venttiili on asennettu oikein.
	Varmista, että männän pää ei ole tahmeaa ja painunut.
	Varmista, ettei ilmanpaineen kytkin ole vaurioitunut.
Täyttötarkkuus on väärä	Mitä suurempi viskositeetti on täytemateriaali, sitä täyttönopeutta tulee hidastaa.
	Varmista, että suppilon ja materiaalisäiliön sisällä on tarpeeksi materiaalia.
	Varmista, että materiaalisuppilo ja äänenvoimakkuuden säädin on sidottu tiukasti.
Materiaalin ylivuoto materiaalisylinteristä	Tarkista tiivistealuslevy, jos se on vaurioitunut, vaihda uuteen.
	Jos materiaali on ohutta, käytä kahta tiivistealuslevyä.
Imeytä putki ei absorboi	Varmista, että imusylinteri on asennettu oikein.
	Varmista, että putki on tiukasti kiinni.
	Varmista, että imuputken pää on materiaalisäiliön sisällä.
Täyte valuu yli pulloista	Varmista, että äänenvoimakkuuden säädin ei ole vaurioitunut ja vaihtunut, täyttöaukon tulee nojata pullon suuhun ja ilmaventtiilin säädön tulee antaa täyttö tasaisesti.
