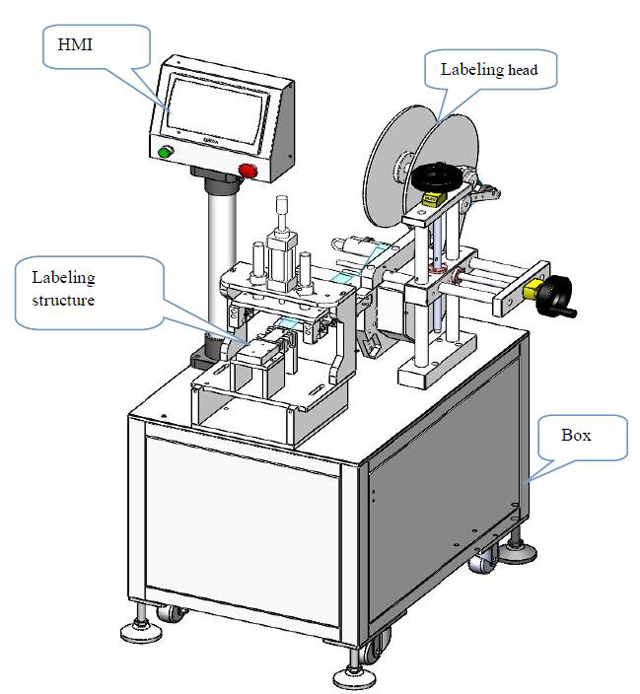

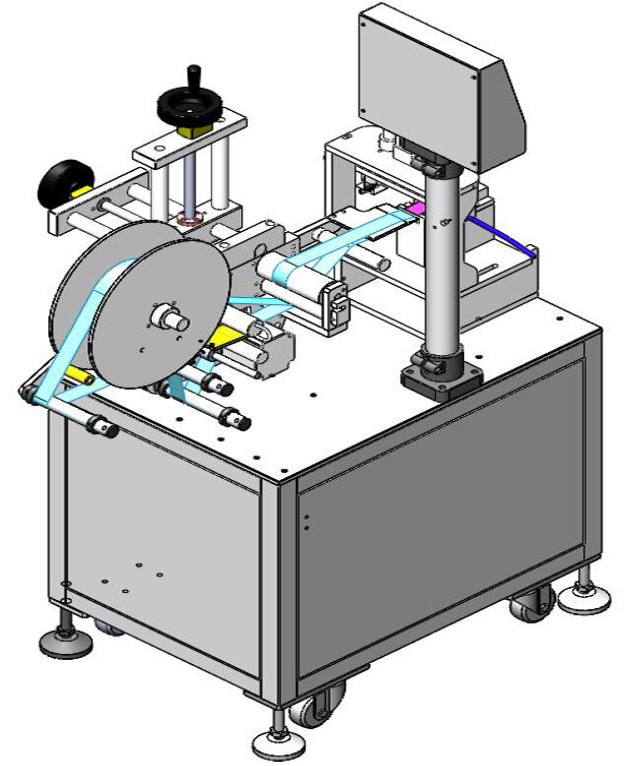

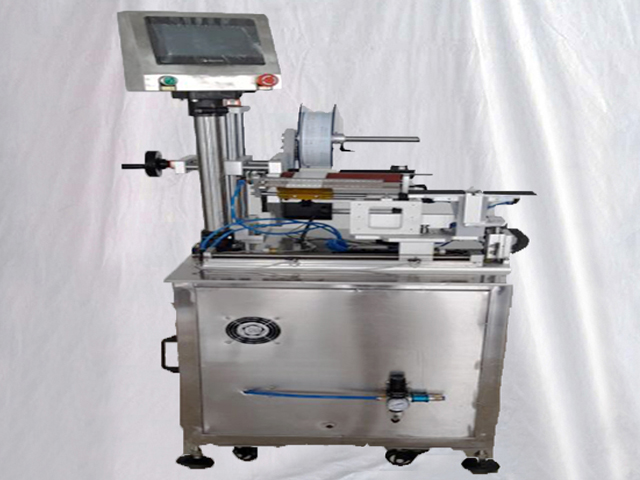

Puoliautomaattinen virtajohtokaapelin tarralipun etikettikone

Malli: VK-T807
Merkintätarkkuus: ±1 mm (ilman tuotteen etiketin poikkeamaa)
Merkintänopeus: 20-40 kpl/mini (tuotteen kokoon asti)
Sovellettava tuotekoko: 20≤pituus≤300mm, 20≤leveys≤200mm
Käytettävä tarrakoko: 20≤ pituus ≤ 150 mm, 20 ≤ leveys ≤ 150 mm

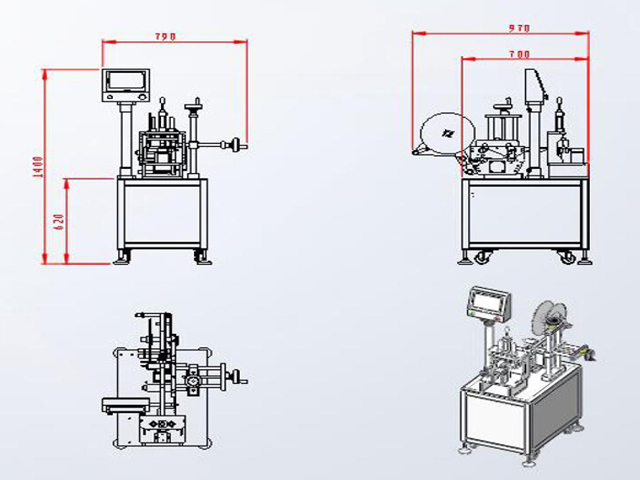

Koneen koko: 970*790*1440mm
Ilmanpaine: 0,6 Mpa
Teho: 220V, 50/60HZ/140W
Paino: 99kg

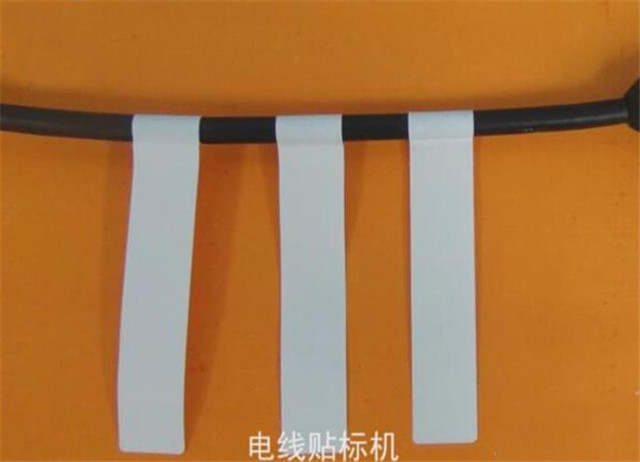

Manuaalinen pyöreäpintainen lankamerkintäkone saavuttaa puoliautomaattisen tarran tai liimakalvon merkitsemisen lankavesiputkeen, ruuvimeisseliin jne.

Näin kone toimii:

Merkintäkone perustuu PLC:hen ytimenä, joka vastaanottaa signaaleja ja ohjaa kaikkien järjestelmien toimintaa. Kun painat poljinkytkintä, signaali lähetetään PLC:lle ja käsitellään ohjelmien mukaan.

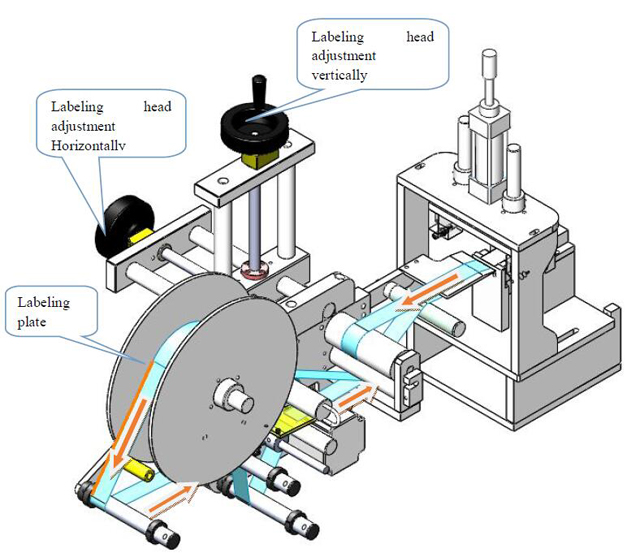

Suorita sitten etiketin irrotus- ja syöttöprosessit käynnistämällä askelmoottorin ohjausjärjestelmästä. Samanaikaisesti tarran asentotunnistin (tunnetaan myös nimellä sähkösilmä) kiinnittää aina huomiota tarran läpi kulkevaan etäisyyteen.

Kun tarra menee läpi, anturi lähettää signaalin välittömästi PLC:lle. Sitten PLC lähettää ohjelman mukaisesti signaalin askelmoottorin ohjausjärjestelmään pysähtymään ja käynnistämään merkintäjärjestelmän merkintäprosessin loppuunsaattamiseksi.

Toimintaperiaate

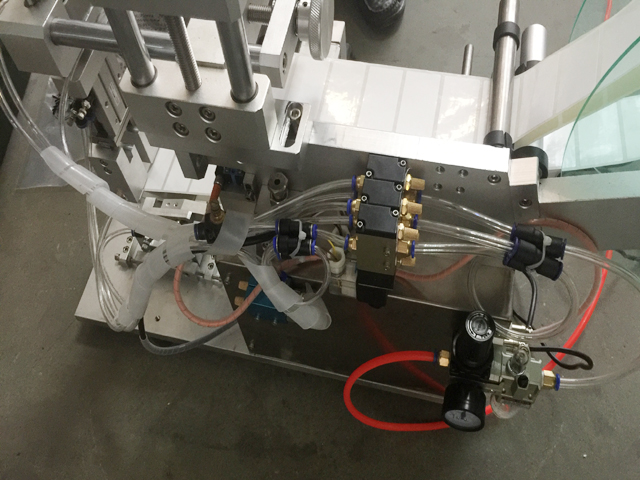

Voimansiirtojärjestelmä:

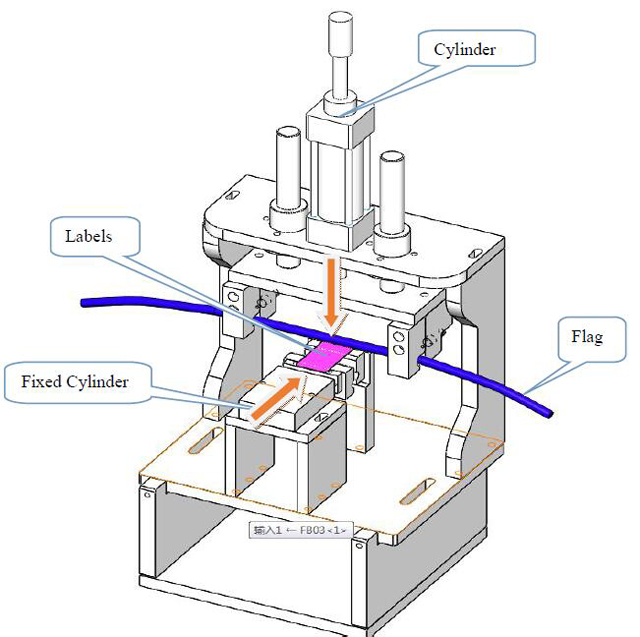

Askelmoottori antaa tehoa tarrojen poistamiseen synkronisen hihnan kautta, joka käyttää vetomekanismia ja materiaalin vastaanottomekanismia, jotta saadaan aikaan tarrojen poistaminen ja Glassine-taustalevyn kierrättäminen.

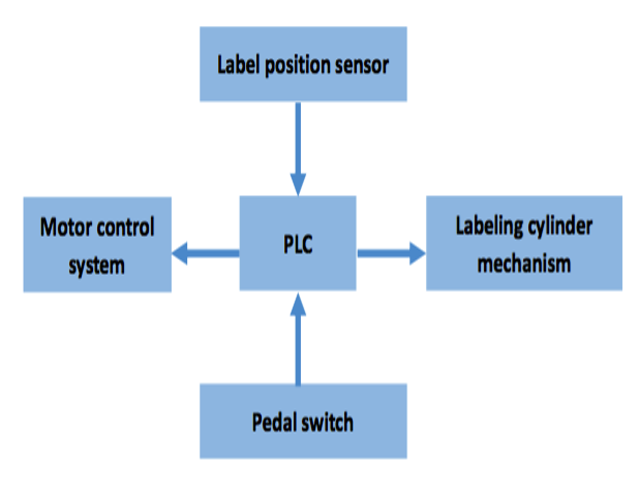

Ohjausjärjestelmä:

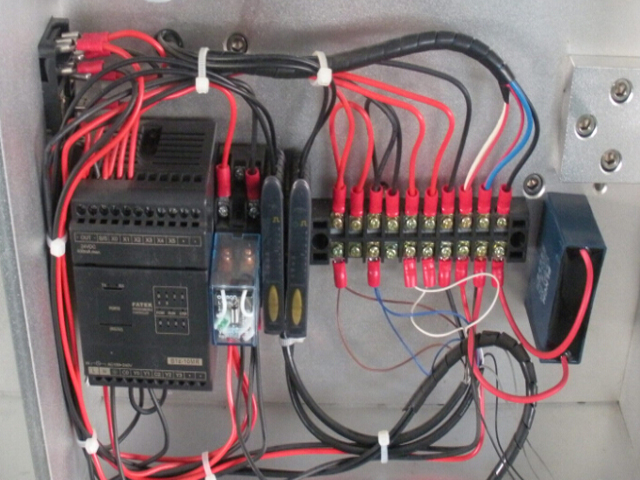

Tätä konetta ohjataan sähköllä ja kaasulla. Sähkösilmästä (SICK-anturi) ja poljinkytkimestä tuleva signaali siirretään PLC:hen prosessoitavaksi, jotta kaikki etikettien irrotus-, etiketöinti- ja laskentaprosessit saadaan aikaan.

Lankamerkintäkoneen käyttö:

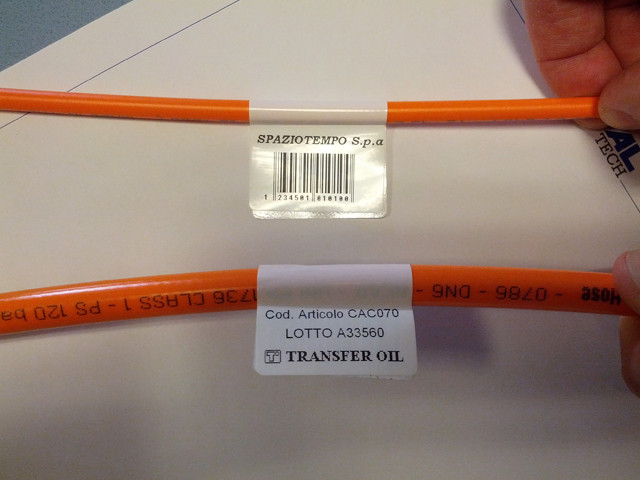

Sovellettava tuote: Pitkät pyöreät tuotteet, joiden pinnassa on oltava paperi- tai kalvoetiketti;

Sovellettavat toimialat: Käytetään laajasti sähkössä, lääketieteessä, muovissa, teollisuudessa jne.

Lankamerkintäkoneen tekniset ominaisuudet:

Pieni rakenne vie vähemmän tilaa ja on helppo siirtää ja lastata.

Hyvä merkintätarkkuus ja vakaus; Siisti, ei ryppyjä, ei kuplia.

Sitä on helppo käyttää ja säätää. Uudet työntekijät voivat käyttää tai säätää sitä helposti yksinkertaisen koulutuksen jälkeen.

Vakaa toiminta.

Tekniset tiedot:

Malli	VK-T807
Merkintöjen tarkkuus	±1 mm (ei sisällä tuotteen etiketin poikkeamaa)
Merkintänopeus	20-40 kpl/mini (tuotteen kokoon asti)
Sovellettava tuotteen koko	20≤pituus≤300mm, 20≤leveys≤200mm
Soveltuva etiketin koko	20≤pituus≤150mm, 20≤leveys≤150mm
Koneen koko	9707901440mm
Ilmanpaine	0,6 Mpa
Tehoa	220V, 50/60HZ/140W
Paino	99

Kokoonpano:

Sr	Tuote	Merkki	Määrä	Yksikkö	Mark
1	Askelmoottori	Yankon	1	PC
2	Solenoidi	SMC	4	PC
3	Anturi (U-tyyppinen kuitu)	Keyence	4	PC
4	PLC	Panasonic	1	PC

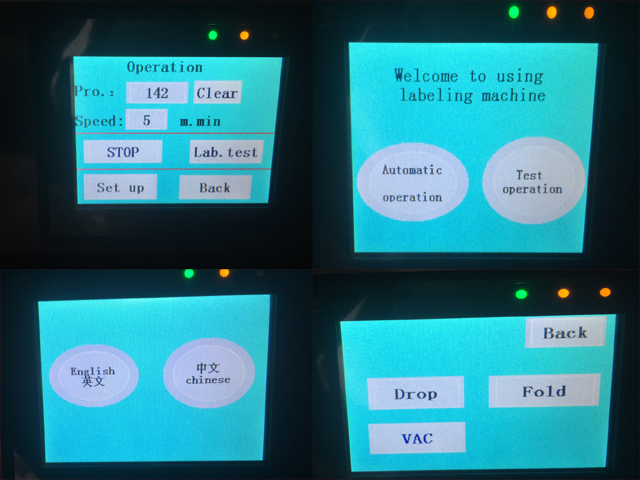

5	Kosketusnäyttö	WenView	1	PC
6	Sylinteri	SMC	4	PC
7	Tyhjiögeneraattori	SMC	2	PC
8	Virtakytkin	SMC	1	PC
9	Valokuvakytkin	Keyence	3	PC
10	Konekaappi SS304:llä, rakenneosissa hapetettua alumiinia, kromattuja tankoja ja SS304
