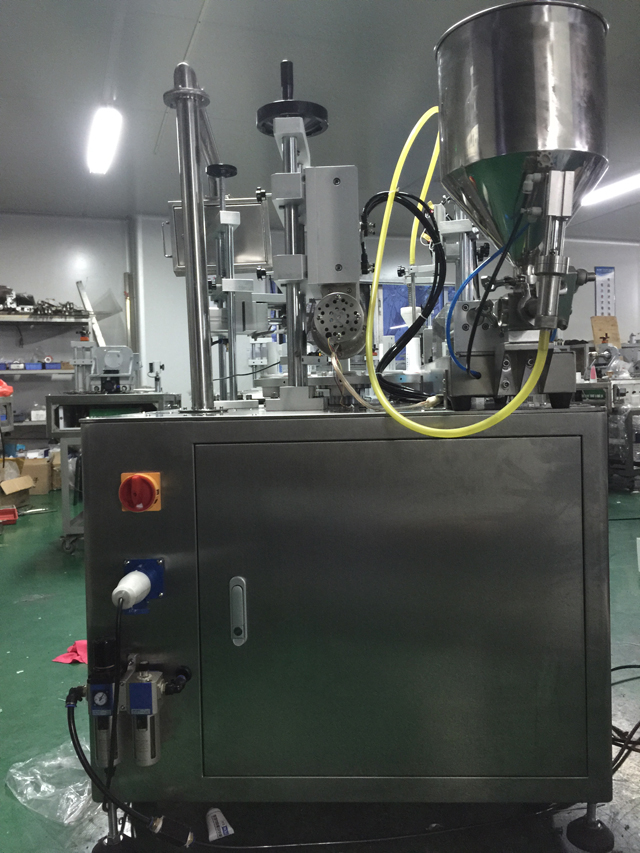

Puoliautomaattinen pyörivä putken täyttölaitteisto ultraäänihännän tiivisteellä

• Malli: VK-TFS-006U
• Virtalähde: AC220V 50/60HZ yksivaiheinen
• Teho: 2KW
• Täyttöalue: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Tiivistyshalkaisija: 5-50 mm
• Max.korkeus: 5-200mm
• Kapasiteetti: 20-30 putkea/min
• Mitat: 1300*900*1550mm
• NW: 350kg
• HS-koodi: 8422 303090
• Koneen runko: 202# ruostumatonta terästä

Katso video

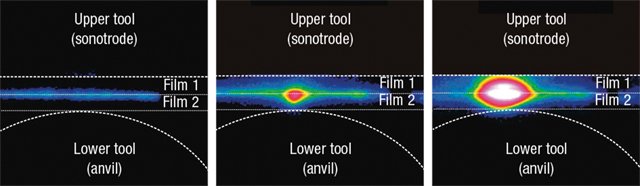

Ultraäänitiivistyskoneen putkien täyttölaitteisto on yhdistetty ultraäänitiivistykseen, sulatukseen tarvittava lämpö syntyy vain termoplastisen tiivistyskerroksen sisällä. Värähtelyn paikallista muuntamista kitkalämmöksi alasin- tai sonotrode-profiilit ovat enimmäkseen lineaarisia ja sisältävät säteitä tai pieniä tasankoja. Nämä profiilit varmistavat energiasyötön fokusoinnin ja siten lyhyet tiivistysajat 100-200 millisekunnin välillä. Ultraäänisaumauksessa lämpöä syntyy kalvon sisäpuolelle, ei ulkopuolelta tulevan lämmön vaikutuksesta, kuten esimerkiksi kuumasaumauksessa. Välittömästi pakkausmateriaalin kanssa kosketuksiin joutuvat työkalut (sonotrodi ja alasin) pysyvät kylminä koko hitsausprosessin ajan. Tukikerros pysyy lähes kylmänä ja energiansyötön päätyttyä lämpö haihtuu nopeammin ulos tukikerroksen ja tiivistyskerroksen välisen lämpötilaeron vuoksi, jolloin kuumatartuntavastus on huomattavasti suurempi.

Ultraäänitiivistys sopii erityisen hyvin:

• Termoplastiset kalvot (pussit ja pussit) Putket, tarjottimet ja kupit
• Putket, tarjottimet ja kupit
• Pahvipakkaus termoplastisella pinnoitteella
• Venttiilit ja tuuletusaukot kalvoissa / suodatinmateriaaleissa
• Kierrä korkit päällystettyihin pahvipakkauksiin/kalvoihin

Kun valitset muoviputkien täyttölaitteita, on erittäin tärkeää ymmärtää saatavilla olevat erilaiset putken tiivistysvaihtoehdot. Putken täyttökoneistossa on kuumailmatiivistys, ultraäänitiivistys, impulssitiivistys tai kuumaleukatiivistys. Puristusputken tyypin ja oikean putken tiivistyslaitteen yhdistäminen on erittäin tärkeää vahvojen, ammattimaisten putkien tiivisteiden varmistamiseksi. Jokainen putken materiaali käyttäytyy eri tavalla, joten se, mikä sopii hyvin yksikerroksiselle polyeteenikosmetiikkaputkelle, ei välttämättä toimi niin hyvin monikerroksisen COEX-putken kanssa. Riippuen tietyn tuotteen, kuten kosmeettisten putkien, henkilökohtaisen hygienian putkien, lääkeputkien tai kotitalous- ja teollisuusputkien toimialasta, oikean putken täyttö- ja sulkemislaitteiden valitseminen voi olla haastavaa. Katsotaanpa kahta suosituinta vaihtoehtoa, joita tällä hetkellä käytetään putkipakkausteollisuudessa.

Kuumailmaputkien tiivistimet

Suosituin putkensulkukonevaihtoehto on kuumailmaputkitiivistys. Tällä järjestelmällä syntyy kuumaa ilmaa, joka puhalletaan muovi- tai laminaattiputken avoimeen päähän. Tämä lämmitetty ilma tunkeutuu muoviputken seinämän läpi ja lämmittää materiaalia tarpeeksi tehdäkseen siitä pehmeää ja taipuisaa. Putken tiivistysleukojen sarja puristaa sitten pehmennetyn muovin hitsatakseen avoimen pään kiinni. Tämän putkensulkutekniikan tärkein etu on sen nopeus. Toinen etu on, että kuumailmatiivistimet toimivat suurimman valikoiman laminaatti- tai muoviputkia kanssa. Olipa putken materiaali LDPE, MDPE, HDPE, PP, yksikerros tai monikerroksinen EVOH-estosuojauksella tai ilman, kuumailmaputken tiivistyksen pitäisi toimia. Haittapuolena on kuitenkin erityisten kuumailmasuuttimien tarve, jotka on mitoitettu kunkin halkaisijaltaan täytettävän ja suljetun putken mukaan. Tämä lisää putken kulkua varten tarvittavien osien vaihtokustannuksia. Formaattiosien kustannukset ovat kuitenkin minimaaliset, kun otetaan huomioon tuotantoajon koko suuremmalla suorituskyvyllä. Suosittelemme tämäntyyppistä putken täyttöä, jos tuotantoajon koot ovat yli 20 000 putkea.

Ultraääniputkien tiivistimet

Ultraääniputkien sulkeminen on toinen suosittu vaihtoehto pakkausteollisuudessa nykyään. Ultraääniä käyttävät itsenäiset putkitiivistimet ovat suosittuja pienissä putkissa. Putkien täyttökoneistot voidaan myös jälkiasentaa ultraääniputkien tiivistysjärjestelmillä vaihtoehtona kuumailmatiivisteelle. Ultraääniputkitiivisteellä muovi- ja laminaattiputket tiivistetään ultraäänitiivistystorven korkeataajuisella tärinällä. Tämä korkeataajuinen värähtely tuottaa voimakasta lämpöä putken seinämään, mikä saa polyeteeniputken muovin pehmentymään. Muoviputken avoin pää pysyy suljettuna tiivistyssarven ja siihen sopivan tiivistealasimen aiheuttaman paineen alaisena, jolloin muodostuu vahva hitsaus. Ultraäänitekniikalla varustettujen putkien tiivistysten etuja ovat helppokäyttöisyys, tilauskokoisten osien välttäminen ja kyky tiivistää tuotteen kontaminaatiosta tiivistealueella, kuten tapahtuu, kun putki täytetään liikaa tuotteella. Haittapuolena on kuitenkin pienempi putken tiivistysnopeus verrattuna kuumailmasaumaukseen. Mitä tulee ultraäänitiivistyskoneeseemme, seuraavat perustiedot:

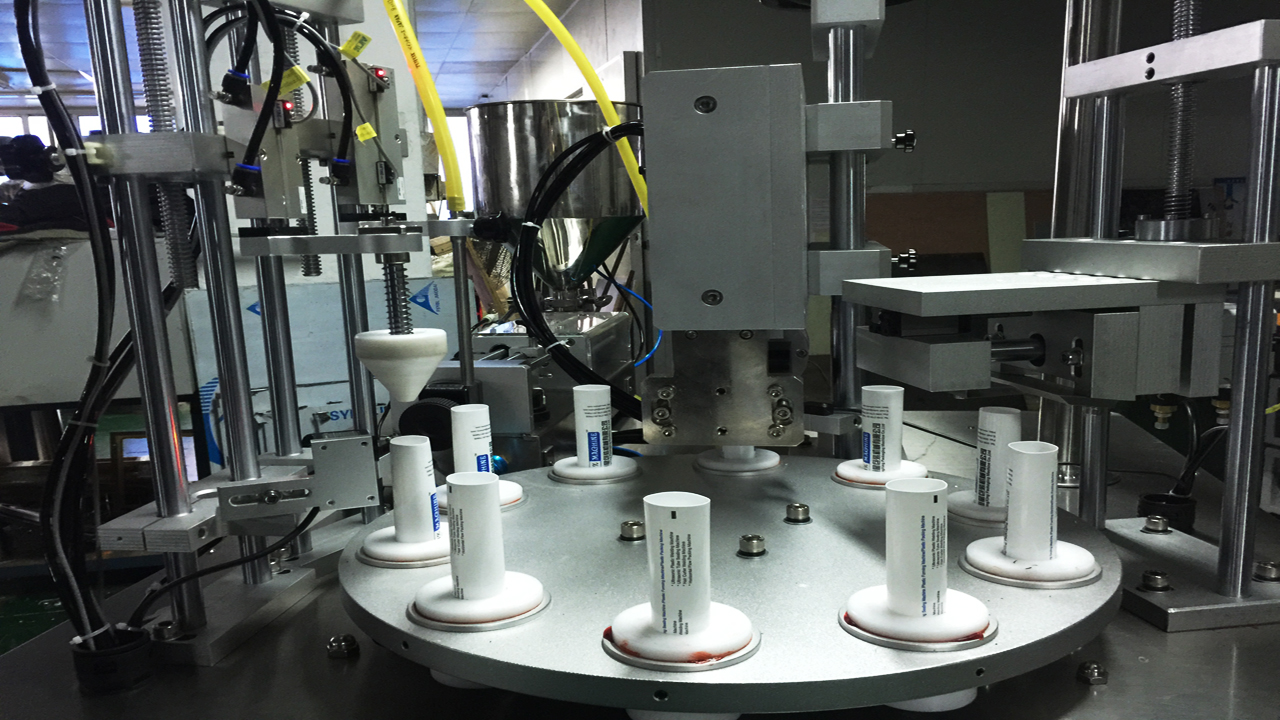

• Ruostumattomasta teräksestä valmistettu muovikomposiittiletkun täyttö- ja tiivistyskone, joka ohjaa työprosessia painikkeilla: keinotekoiset putket, automaattinen pyörivä, määrällinen täyttö, automaattinen katkaisu, lämmitystiiviste, leikattu häntä, valmis ulostulo.
• Kaikki toimii täydellä sylinterin iskunsäätimellä, helppo säätää täyttömäärää, täyttönopeutta voidaan säätää.
• Koskee kaikenlaisia muovi- ja komposiittiletkujen täyttöjä, tiivistämistä, päivämäärän painamista, leikattua häntää. Tiivistys siisti ulkonäkö, tiivistys vahva, korkea tarkkuus, hyvä vakaus.

Perusparametrit

Huomautus: Yllä olevat parametrit ovat vain viitteellisiä.

Kone päivittää jatkuvasti parametreja voi aiheuttaa todellisia eroja, ymmärrä.

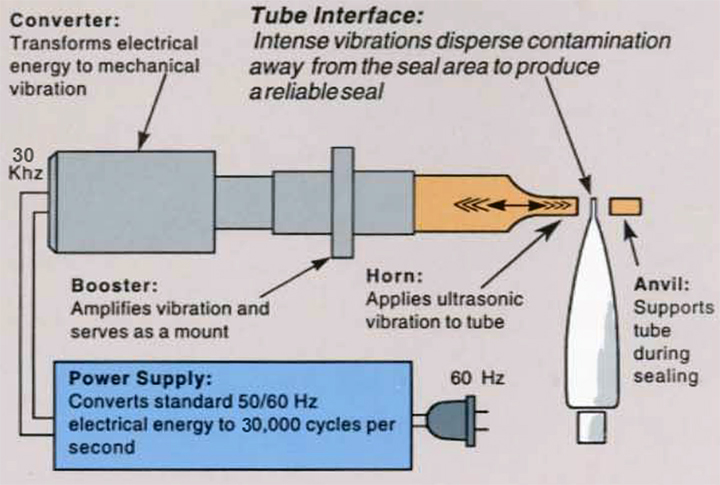

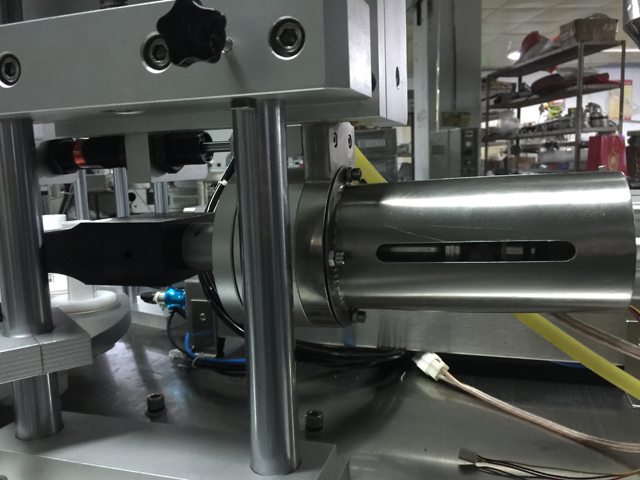

Kuinka ultraäänitiivistys toimii

Ultraääniputkitiivistin on suunniteltu asennettavaksi lähes kaikentyyppisiin täyttökoneisiin. Kun putki viedään ultraääniputken sulkemisasemaan, kytkin sulkeutuu hitsausjakson aloittamiseksi. Ilmaa ohjataan sylintereihin siirtämään hitsausalusinta ja ultraäänitorvea kohti putken keskilinjaa.

Putki suljetaan esiasetettuun rakoon ja pidetään paikallaan äänienergian käyttöä varten.

Ultraäänivirtalähde ottaa 50/60 Hz sähköenergian ja muuntaa sen 30 000 sykliksi sekunnissa tehooskillaattorin avulla.

Tämä suurtaajuinen sähköenergia syötetään muuntimeen, joka muuntaa sähkövirran suurtaajuiseksi mekaaniseksi värähtelyksi.

Äänienergia saa torven värähtelemään putken päätä vasten 30 000 kierrosta sekunnissa.

Voimakas tärinä hajottaa kaiken epäpuhtauden tiivistealueelta ja tuottaa lämpöä materiaalin kiinnittämiseksi.

Sitten energia pysäytetään ja putkea pidetään suljettuna lyhyen aikaa (tyypillisesti 0,05 - 0,150 sekuntia).

Sitten putki menee täyttölinjan seuraavalle asemalle. Tyypillisesti sykliajat vaihtelevat välillä 45 - 80 yksikköä minuutissa putken halkaisijasta ja materiaalista riippuen.

Tuotteen ominaisuudet

• Konetta voidaan käyttää räjähdyssuojatuissa yksiköissä.
• Käytetään pääasiassa veden, öljyn, lotionin, tahnamaisen materiaalin kvantitatiiviseen täyttämiseen. Täyttötarpeen mukaan säädettävä työtason nosto.
• Täyttötilavuus 5-1000ml, Jaettu kuuteen sarjaan: A, B, C, D, E, F.

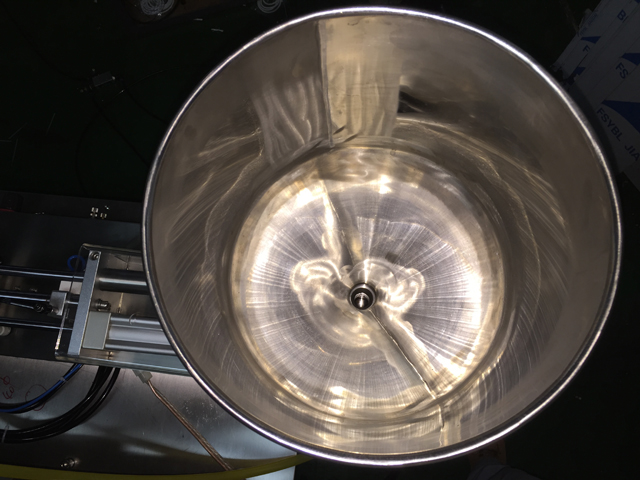

• Syöttötila: Normaali painovoima / automaattinen imutyyppi Valitse yksi.

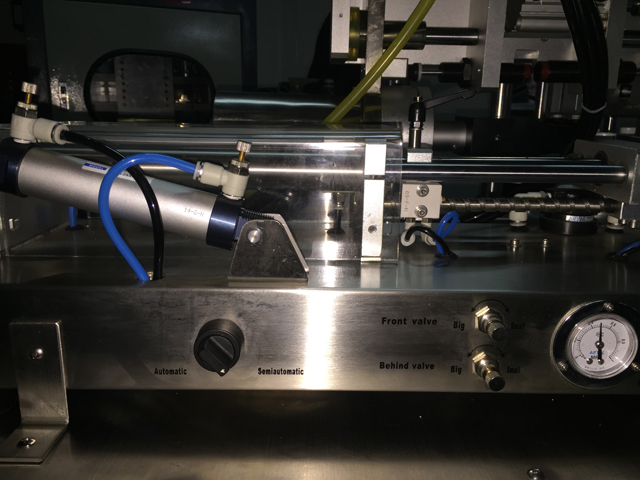

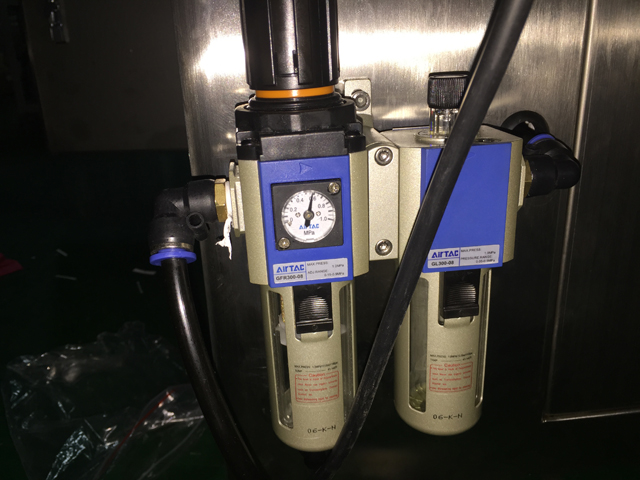

• Ohjaus: pneumaattinen ohjaus

Työpaikka putkien täyttösaumauskoneille puoliautomaattinen

1. Laboratorio

2. Teollinen tuotanto jatkuvalla käsittelylinjalla

Yksityiskohtaiset kuvat

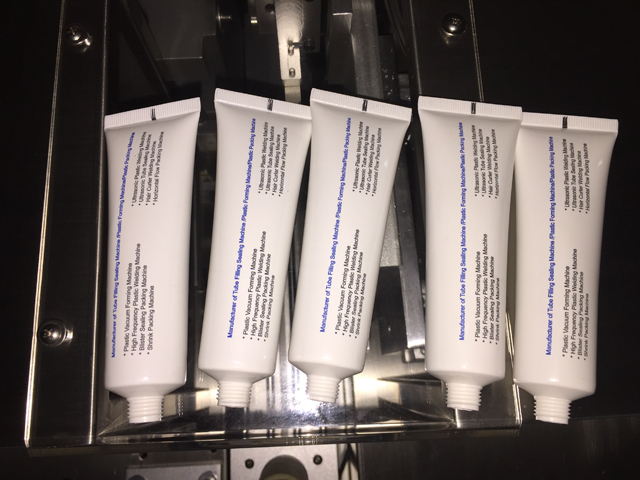

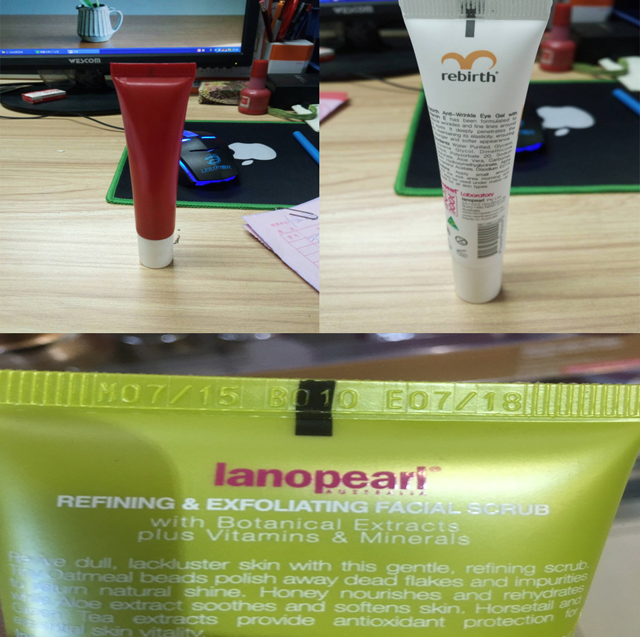

Putket Näytteet
