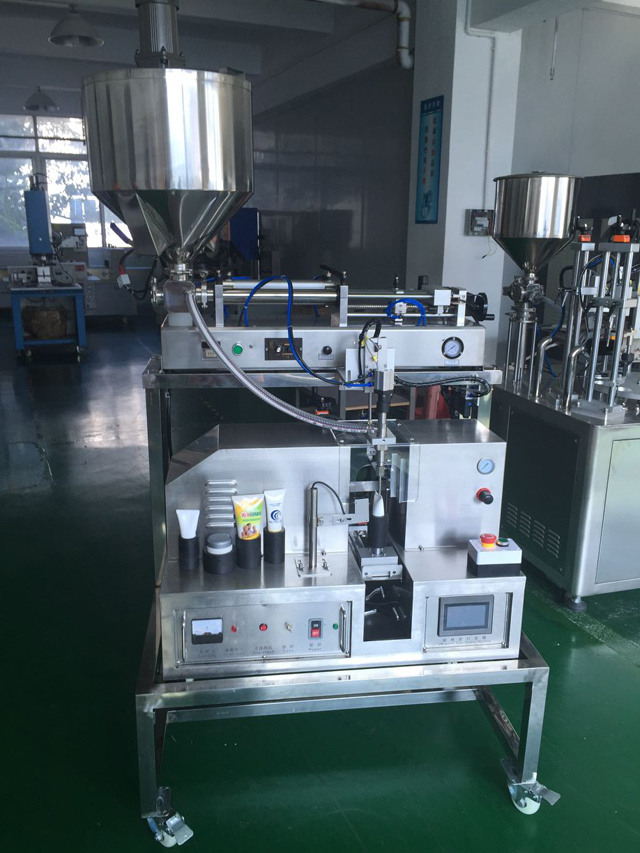

Puoliautomaattinen putken täyttökone ultraäänitiivistyslaitteilla

• Malli: VK-TFS-002U
• Virtalähde: 220V/50HZ/Yksivaiheinen
• Teho: 1500w
• Taajuus: 20Khz
• Putken pituus: 40-280 mm
• Putken halkaisija: 10-80 mm
• Täyttötilavuus: A: 5–30 ml B: 6–60 ml C: 10–120 ml D: 25–250 ml E: 50–500 ml (valinnainen)
• Koko: 735*670*1300mm
• Paino: 130kg

Katso video

Toiminto ja sovellus

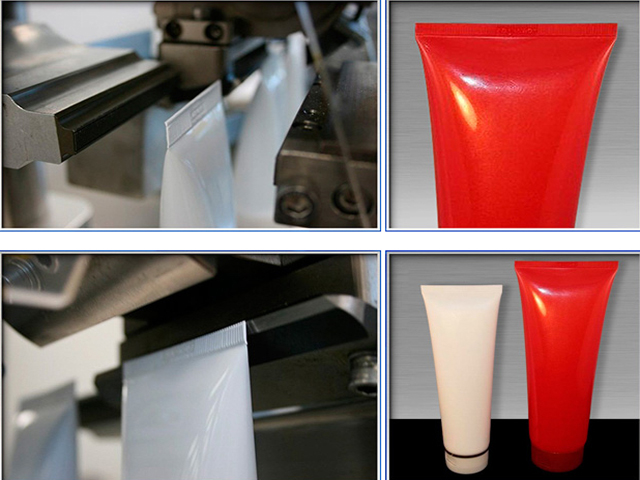

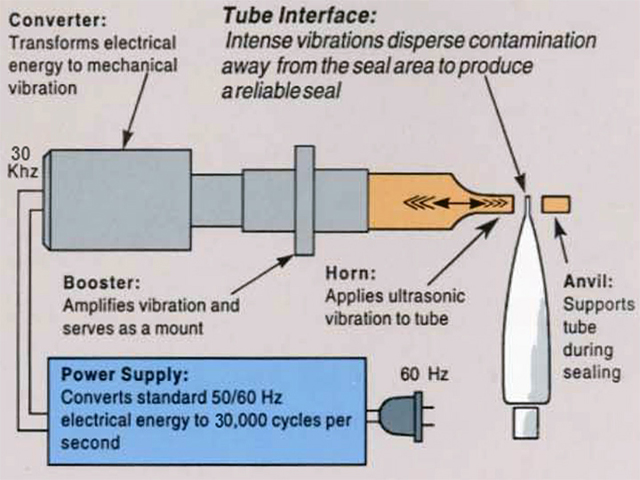

Käytä ultraääntä muovisen pehmeän putken pään hitsaamiseen. Et tarvitse liimaa tai täyteainetta tai liuotinta hitsattaessa, älä kuluta suuria määriä lämpöä ja helppokäyttöinen, korkea hitsausnopeus, korkea hyötysuhde.

Tätä konetta käytetään laajalti hammastahnoissa, kosmeettisissa, lääketieteellisissä tuotteissa, elintarvike- ja teollisuusputkissa jne.

Pääparametrit

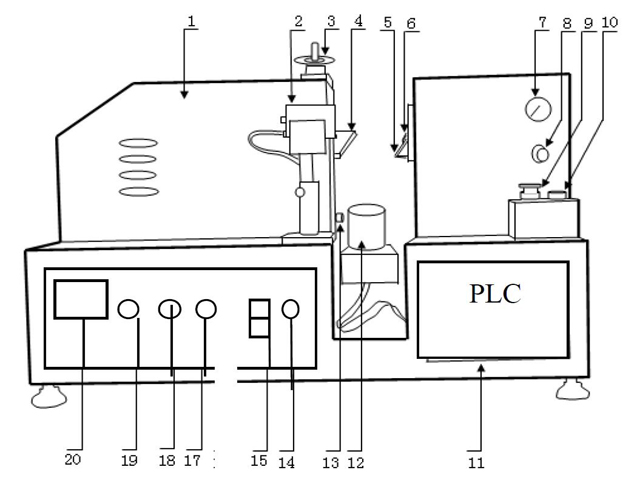

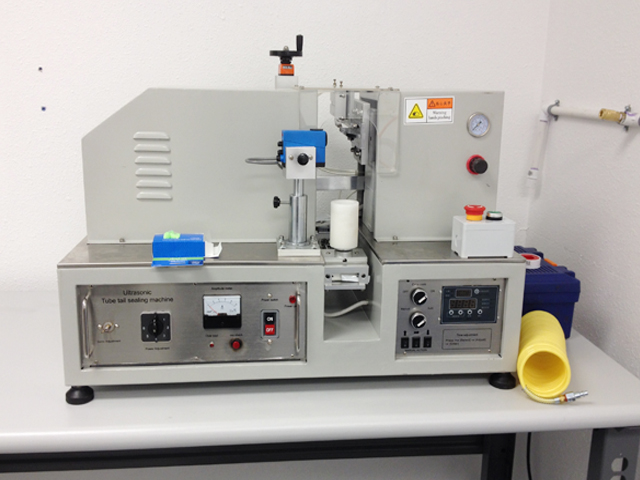

Tiivistyskoneen asettelu

1. Päärunko
2. Anturi
3. Putken korkeuden säätö
4. Etu muotti
5. Takamuotti
6. Leikkuri
7. Kaasunpainemittari
8. Kaasunpaineen säätö
9. Hätäpainike
10. Käynnistä-painike
11. PLC
12. Pidin
13. Muotivälin säätö
14. Virtalamppu
15. Virtakytkin
16. Virittää
17. OSC-tarkastus
18. Ylikuormitusvalo
19. Latausmittari

(Huomautus: Tarkista etumuotin ruuvi, jos siinä on vahva lukko, koska pelkään, kun kuljetus ja ruuvi ovat löysällä)

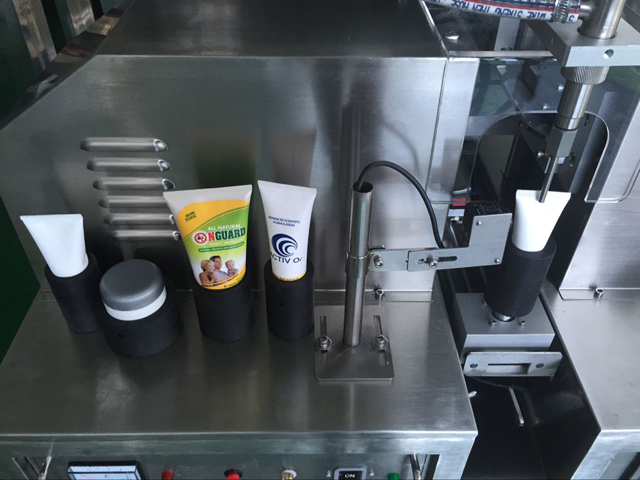

Tiivistysosa

• Moottorin käynnistys: Tällä ohjataan putken pidikkeen käyntiä
• Syöttösylinterin käynnistys: tämä on tarkoitettu letkunpitimen syöttämisen ohjaamiseen
• Ultraäänisylinterin käynnistys: tämä on tarkoitettu ylä- ja alasmuotin toiminnan ohjaamiseen.
• Trimmaussylinterin käynnistys: tämä on leikkurin ohjaamiseen
• Täyttösylinteri: Tällä ohjataan täyttöpään sylinterin tähti tai pysäytys manuaalisesti
• Täyttökäynnistys: Tällä ohjataan täyttötähtiä tai pysäytetään manuaalisesti
• Ultraäänikäynnistys: Tämä on taajuuden ohjaamiseen, tämä on sama kuin "18. OSC-tarkastus"
• Putken suuntaus päällä: Tämä on Sense-laitteen pois-/päälleohjausta varten
• Aika-asetus: Tämä on viiveajan/hitsausajan/pitoajan säätämiseen
• Viive: 0.80
• Hitsausaika: Putken halkaisija 20, aika noin: 0,20, Putken halkaisija 30, aika noin 0,40, Putken halkaisija 40, aika noin 0,50, Putken halkaisija 50, aika noin 0,7
• Pitoaika: 0,35

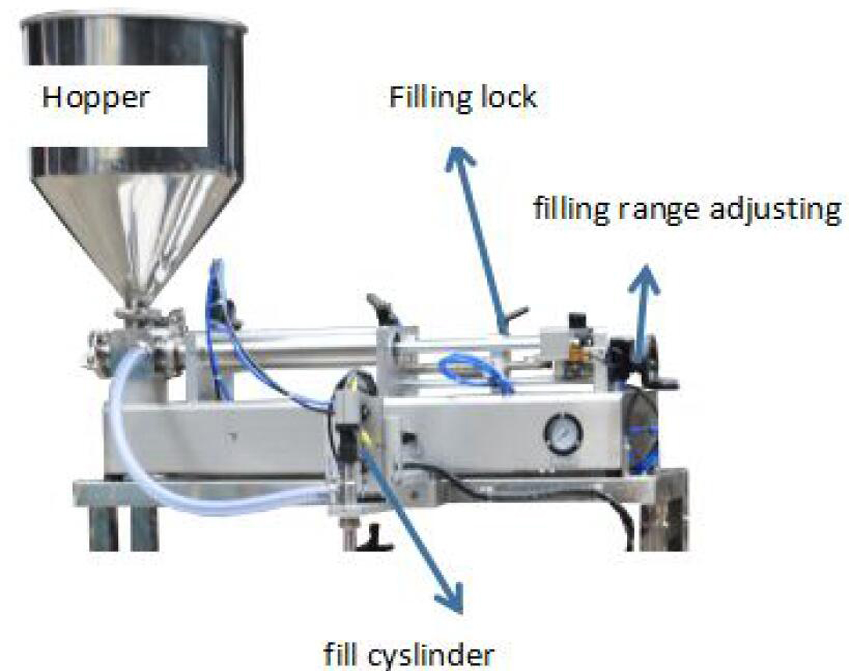

Täyttö osa

Käyttöprosessi

1. Kytke virta ja paineilma oikein (suositeltu 0,5 MPa).
2. Paina virtakytkintä
3. Paina 'OSC-tarkistus' -painiketta ja aseta 'Virityspainike' samaan aikaan. Pls käyttämällä virityspainikkeen ruuvia, voit kääntyä vasemmalle tai oikealle, samalla kun etsit 'Signal light'in vähimmäismäärän (se on noin alhainen kuin 1A ) kiinteä "taajuuden säätö". (älä paina 'OSC check' jatkuvasti, paina sitä ajoittain)
4. Aseta putki pidikkeeseen.
5. Paina 'Ultraäänisylinterin käynnistys', etu- ja takamuotti sulkeutuvat. Aseta 'Muotin raon säätö', anna kahden muotin vain koskettaa, ei rakoa. Paina 'Leikkuriohjain' ja varmista, että leikkuri toimii sujuvasti. (muoviputki on asetettava putken pidikkeeseen, kun säädät)
6. Aseta etumuotti ja takamuotti ja leikkuri alkuperäiseen asentoonsa.
7. Aseta putki pidikkeeseen ja paina 'Syöttösylinterin käynnistys', putki kulkee kahden muotin välissä. Säädä pidikkeen korkeutta tarvittaessa. (ehdotusputki on 2-3 mm korkeampi kuin takamuotti)
8. Aseta putki takaisin alkuperäiseen asentoonsa.
9. Aseta automaattinen tila, kytke anturi päälle, jos putkessa on värikoodi, muuten sammuta se.
10. Paina 'Auto', jolloin kone toimii automaattisesti.

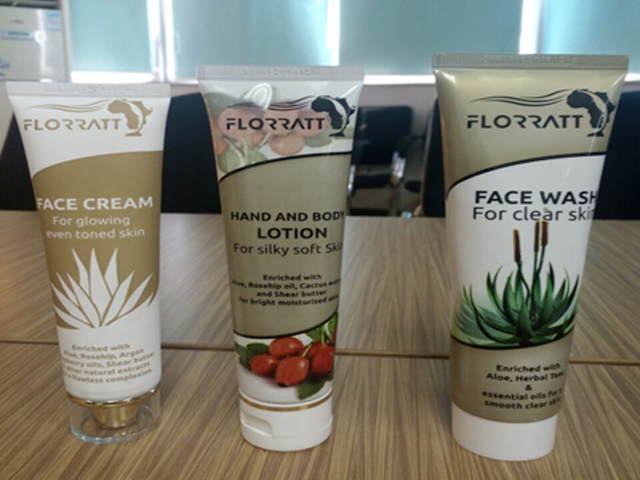

Näytteitä

Epäonnistuminen ja parannuskeino
