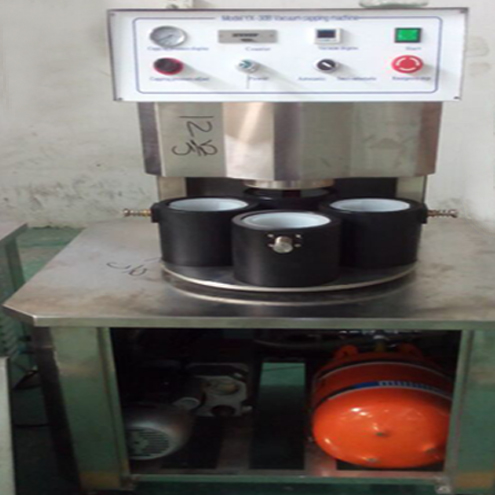

Puoliautomaattinen tyhjiölasipurkkien korkkikone metallikorkkien sulkemiseen

• Malli: VK-SVC Vakuumikorkkikone
• Virtalähde: AC220V/50-60Hz
• Rajausnopeus: 1200-1500 bph
• Teho: ≤1,3KW (sisältää tyhjiöpumpun)
• Kannen halkaisija: Φ30-Φ85mm, Φ85-Φ110mm
• Pullon korkeus: 50-180mm, 120-250mm
• Pullon halkaisija: Φ30-Φ80mm, Φ80-Φ150mm
• Rajavakuumiaste: -0,08Mpa
• Suojuksen vääntö: 5-25N.M
• Ilmankulutus: 0,5m3/0,7Mpa

Katso video

Tämä sarjan korkkikone on itse tutkittu ja valmistettu vuosien tuotantokokemuksella; on kotimainen alkuperäinen luomus, se käyttää tyhjiöpumppua imuroimiseen, saatavana korkea alipaineaste, korkkimomentti ja tyhjiötaso voidaan asettaa tarpeen mukaan yhteensopiviin useiden eri muotoisten ja kokoisten pullojen korkkiin, vahva yhteensopivuus ja helppo säätää.

Tärkeimmät pneumaattiset ja sähköiset komponentit ovat maailmankuuluilta tuotemerkeiltä, vakaa ja luotettava suorituskyky.

Käytetään laajasti lasipulloissa, joissa on tinakorkki tyhjiökorkki elintarvikkeissa, säilykkeissä, juomissa, mausteissa, terveydenhuoltotuotteissa ja muilla teollisuudenaloilla.

Tekninen parametri

• Malli: VK-SVC Vakuumikorkkikone
• Virtalähde: AC220V/50-60Hz
• Rajausnopeus: 1200-1500 bph
• Teho: ≤1,3KW (sisältää tyhjiöpumpun)
• Kannen halkaisija: Φ30-Φ85mm, Φ85-Φ110mm
• Pullon korkeus: 50-180mm, 120-250mm
• Pullon halkaisija: Φ30-Φ80mm, Φ80-Φ150mm
• Rajavakuumiaste: -0,08Mpa
• Suojuksen vääntö: 5-25N.M
• Ilmankulutus: 0,5m3/0,7Mpa

Käyttöohje puoliautomaattiselle tyhjiökaputuskoneelle

Rakenne ja toimintaperiaatteet

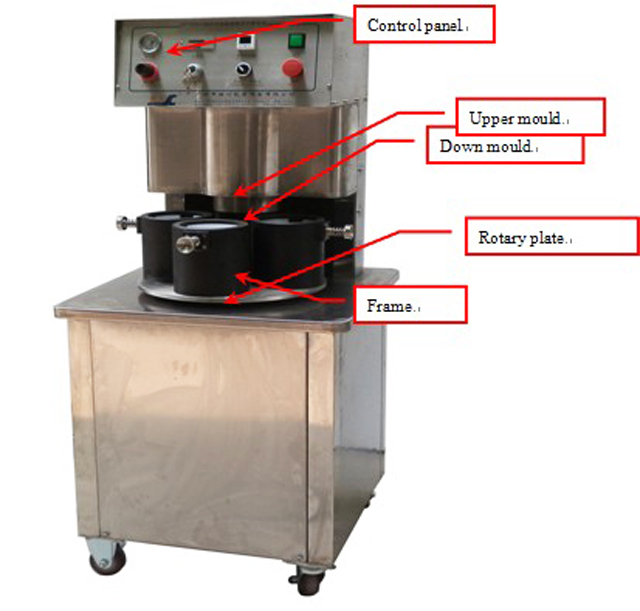

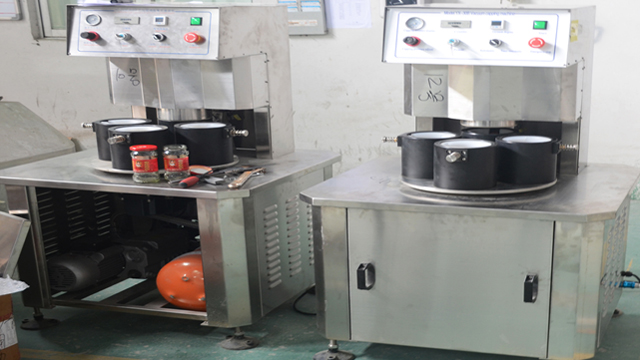

Kuva 1: Vakuumikorkkikone

Toimintaperiaatteet ja toiminnot

Tämä kone koostuu koneen rungosta, ylemmästä muotista, pyörivästä asentojärjestelmästä, korkkirakenteesta, tyhjiöjärjestelmästä, sähkö- ja paineensäätöjärjestelmästä.

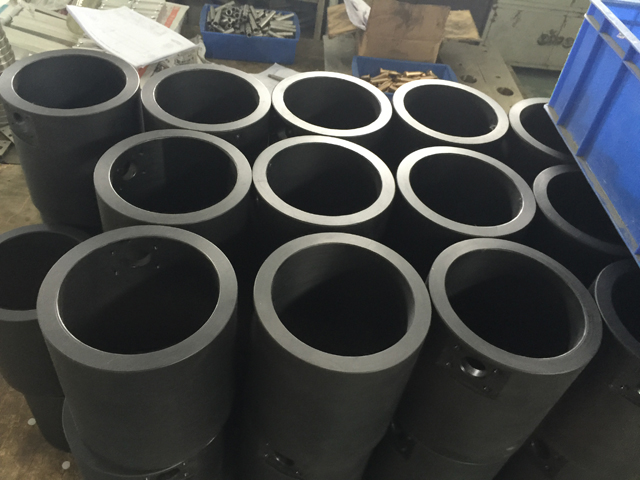

Toimi näin: laita lasi korkilla untuvuottiin ja aseta sitten untuvamuotti käsin sulkupään keskelle. Sitten kone sulkeutuu automaattisesti tyhjiöllä.

Tällä koneella on seuraavat toiminnot:

Kun asetat alasmuotin sulkupään keskelle, kone sulkeutuu automaattisesti tyhjiöllä;

Alin tyhjiöasetustoiminto: jos kone ei saavuta alipaineastetta aiemmin asetettuna, kone ei toimi seuraavaa toimenpidettä varten;

Sulkumomenttitoiminto: Sulkupäätä liikuttaa ilmasylinteri ja sitä voidaan säätää paineella;

Päärakenne ja komponentit:

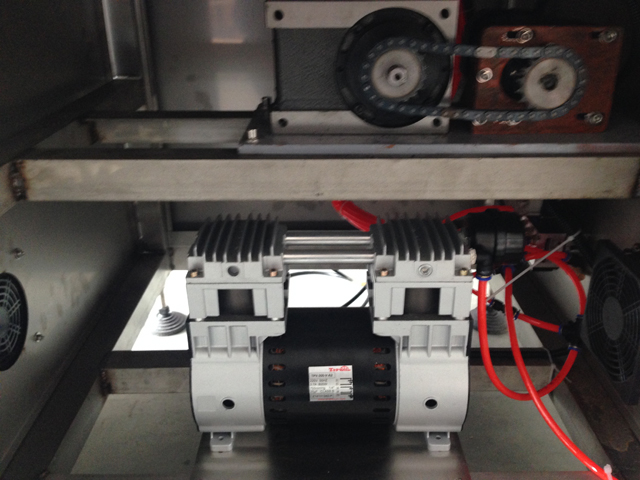

Tyhjiöpumppu ja tyhjiösäiliö:

Tyhjiöpumppua ja tyhjiösäiliötä käytetään tyhjiötoiminnon saavuttamiseen, tyhjiöpumpun tulee olla tyhjiööljyllä, puolet tyhjiööljystä sisällä on ok. Konetta ei saa käyttää, jos sen sisällä ei ole enää tyhjiööljyä

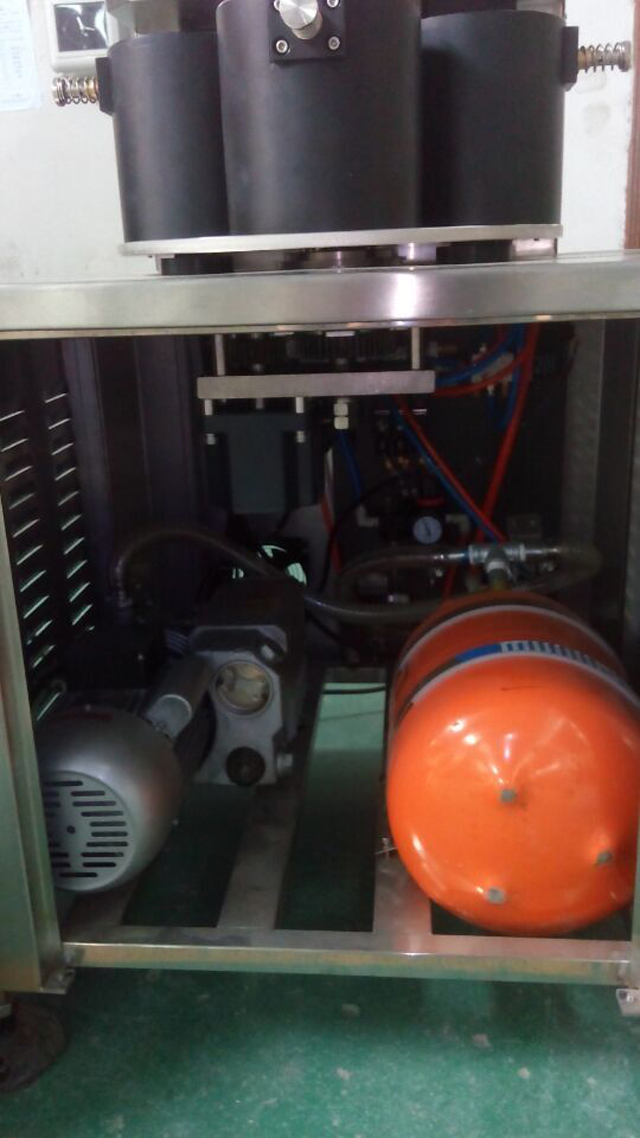

Kuva 2 Tyhjiösäiliö ja tyhjiöpumppu

Pls liitä tyhjiöpumppu ja tyhjiösäiliö yllä olevan kuvan mukaisesti ja syötä virtaa

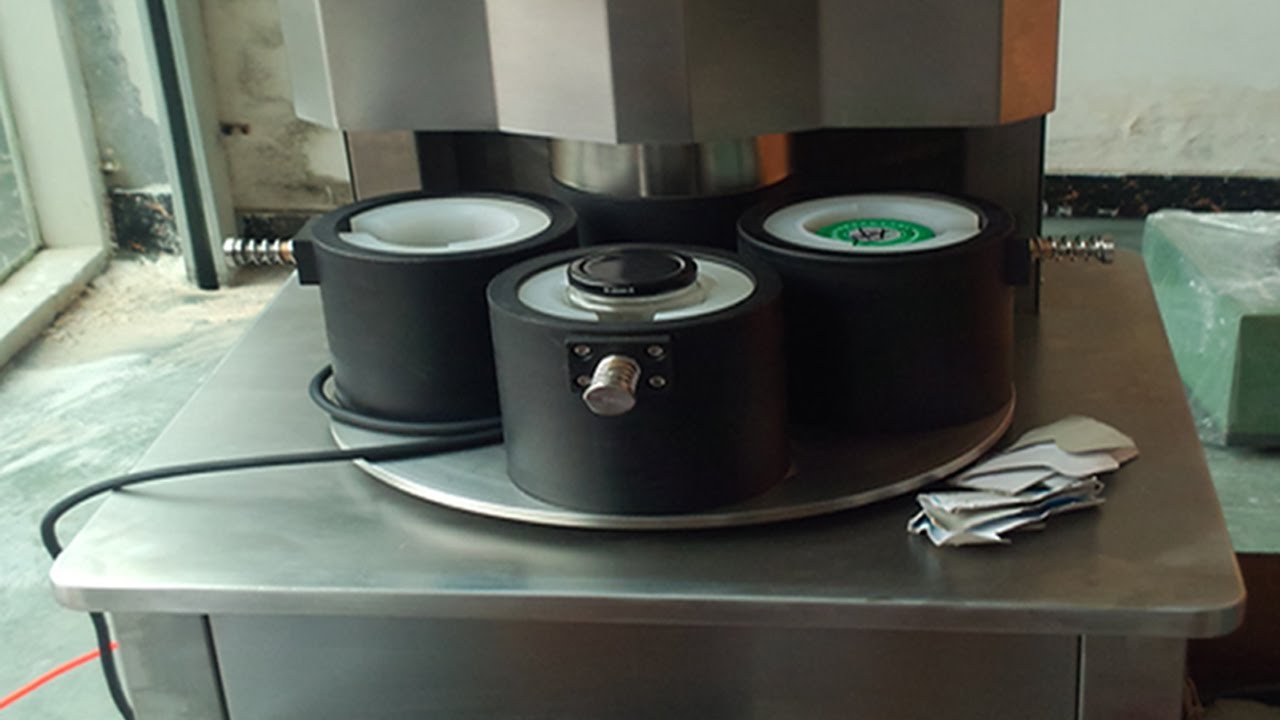

Pyörivä levyrakenne

Kuva 3

Tätä pyörivää levyä liikutetaan 4 askelta

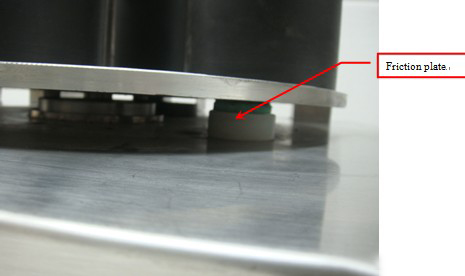

Pyörivän levyn tasaisen liikkumisen varmistamiseksi tässä pyörivässä levyssä on 3 kitkalevyä, jotka tarjoavat vastusta tasaisen liikkeen varmistamiseksi. Kone on pidettävä puhtaana työskennellessään, ja kitkalevyt kuluvat vähitellen, tarkista säännöllisesti ja vaihda säännöllisesti.

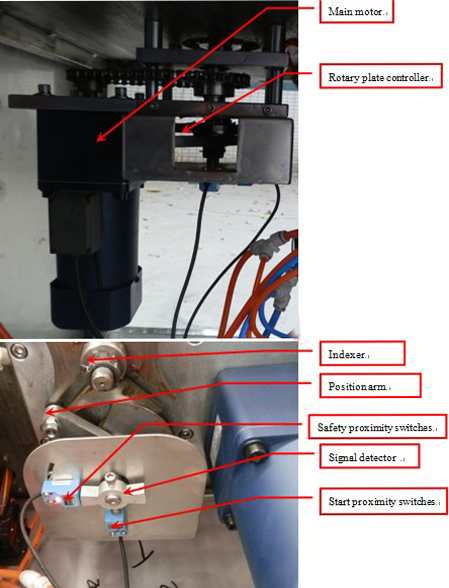

Kuva 4

Pyörivää levyä liikuttaa päämoottori, kun signaalintunnistin siirtyy käynnistyksen läheisyyskytkimiin ja saa signaaleja (signaalin tunnistin ja lähestymiskytkimet ovat noin 2-3mm), ylämuotti siirtyy korkkiin, kun se sulkeutuu, moottori toimii edelleen , kun signaalin ilmaisin siirtyy turvaläheisyyskytkimiin ja vastaanottaa signaalin, moottori lakkaa toimimasta.

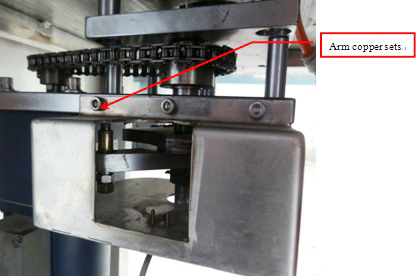

Kuva 5

Varren kuparisarjat kuluvat työskennellessään, niihin on laitettava rasvaa säännöllisesti ja vaihdettava, kun se on vaurioitunut. Muutoksen yhteydessä näet kuvan 5

Päällyksen rakenne

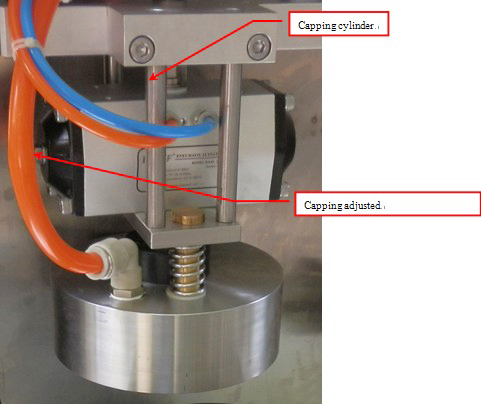

Pään sulkeminen

Sulkupäätä liikutetaan sylinterillä nostaakseen ja alaspäin, kun sulkupää on alhaalla korkkiin ja saavuttaa alipaineasteen kuten aiemmin, sulkupää siirtyy seuraavaan toimenpiteeseen. Sulkumomenttia voidaan säätää ohjauspaneelin sulkupainepainikkeella (kuten ohjauspaneelista näkyy)

Suojapään sisällä oleva punainen kumi on helppokäyttöinen osa, joka on tarkistettava ja vaihdettava usein. Päällystämisen yhteydessä sulkupää on kiinnitettävä tiukasti korkkiin, untuvamuotin sisään voi laittaa jotain eri korkeuksien saavuttamiseksi. Mutta korkeus ei voi olla liikaa, tai jos se on liian korkea, et voi saavuttaa tyhjiötoimintoa, mutta jos se ei ole tarpeeksi korkea, sitä ei voi peittää. Yleensä korkkien ja untuvuotin yläosan etäisyys on 16mm-19mm

Pullonnapsautuslaite

Kuva 7

Pullonnapsautuslaitteen on tarkoitus kiinnittää pullo korkin aikana, kun pyörivä levy on asetettu paikalleen, pullon napsautussylinteri liikkuu kiinnittääkseen pullon hyvän korkin varmistamiseksi.

Asennus

1. Koneen on oltava puhtaassa ja turvallisessa paikassa

2. Varmista, että hätäpysäytys on käytettävissä (kuva 5)

3. Syötä virtaa tarkistaaksesi

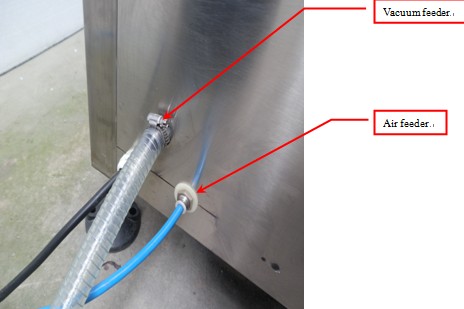

4. Liitä kone kaasuputkella öljyn ja veden erottimeen, säädä ilmanpaine arvoon 0,6 Mpa

5. Liitä tyhjiösäiliö koneeseen. Varmista, ettei kaasuvuotoa.

Kuva 8

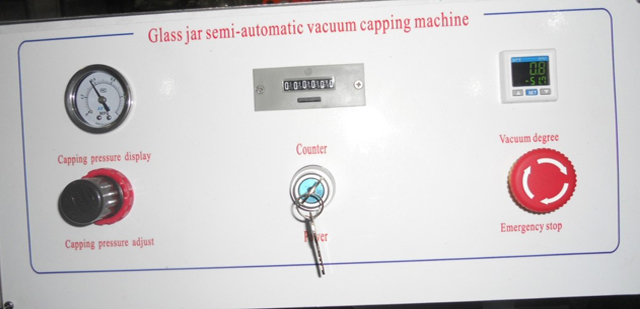

Ohjauspaneelin toiminta

Kuvia

Ohjauspaneeli koostuu katkaisupainetaulukosta, sulkupaineen säädöstä, laskurista, virtakytkimestä, alipainesäädöstä ja hätäpysäytyksestä.

1. Sulkupaineen säädöllä voidaan säätää katkaisumomenttia, kun se on myötäpäivään, paine kasvoi, sulkumomentti on voimakkaampi, kun se on vastapäivään, paine laski, sulkumomentti on pienempi.
2. Hätäpysäytys, kun jotain hätätilannetta tapahtuu, paina hätäpysäytyskytkintä, niin kone on turvallisessa tilanteessa
3. Laskuri laskee kuinka monta lasia olet valmistanut, jos painat nollauspainikkeen, laskuri lasketaan nollaksi.
4. Jos haluat säätää alipaineastetta, paina "M" tyhjiösäätötaulukossa, jolloin näyttöön tulee "St1", paina "︽""︾" säätääksesi.

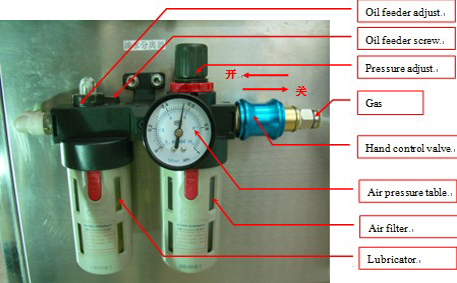

Öljyn ja veden erotin ja paine ja säätö (kuva 10)

Kuva 10

Öljyn ja veden erotin koostuu käsisäätöventtiilistä, paineensäädöstä, ilmanpainetaulukosta, öljynsäädöstä, ilmansuodattimesta ja voitelulaitteella;

Käsiohjausventtiili kytkee päälle ja pois koneen koko ilmansyötön;

Paineensäädön tarkoituksena on syöttää painetta koneeseen, kun se on myötäpäivään, paine kasvaa, kun se on vastapäivään, paine laskee;

Ilmanpainetaulukko näyttää koneen työpaineen;

Öljyn säätö on syöttää öljyä koneeseen, kun se on myötäpäivään, öljy väheni, kun se on vastapäivään, öljy lisääntyi;

Ilmansuodatin poistaa paineilman veden, kun öljyn ja veden erottimen paine on nolla, ilmansuodatin poistaa veden automaattisesti;

Voitelulaitteen on syötettävä öljyä koneeseen, ensin on suljettava ilmansyöttö ja laitettava öljyä voitelulaitteeseen, noin 2-3 kuukautta kerrallaan.

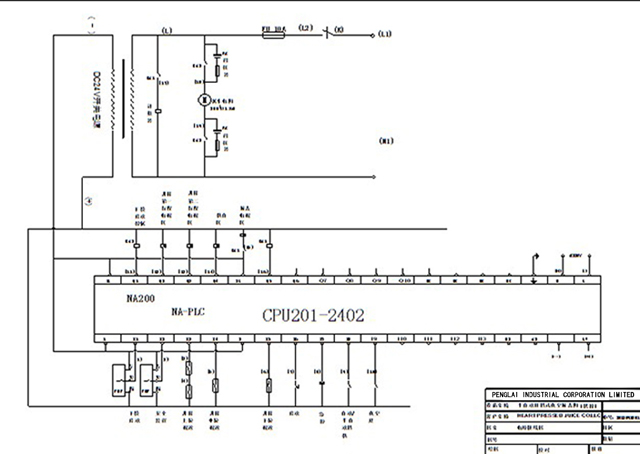

Sähköinen piirustus tyhjiökannelle
