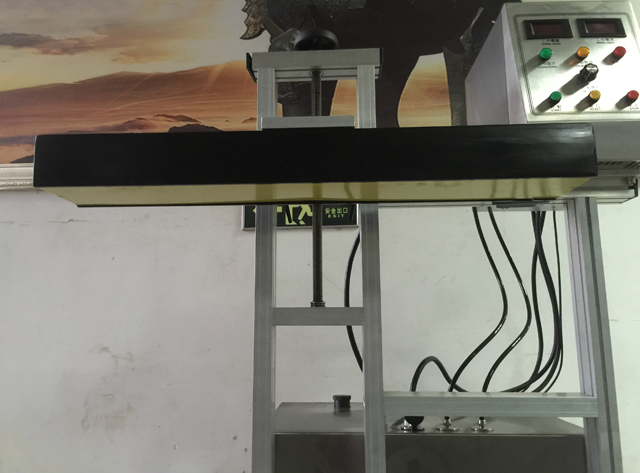

Tunnelityyppinen vesijäähdytteinen alumiinifolion induktiotiivistyskone

• Toiminto Sähkömagneettinen induktiotiivistyskone
• Sovellusmäärä Sovellus
• Jäähdytysmenetelmä Vesijäähdytetty
• Sulkemisnopeus: 0-300 pulloa/min
• Tiivisteen halkaisija (valittava alue): 15mm-60mm tai 50mm-121mm
• Nimellisteho: 3000 W
• Ampeeri: 8,5A
• Nimellisjännite: AC 220V, 60/50Hz
• Materiaali: Ruostumaton teräskotelo
• Koneen koko: 1800mm x 400mm x 1330mm
• Koneen paino: 90 kg

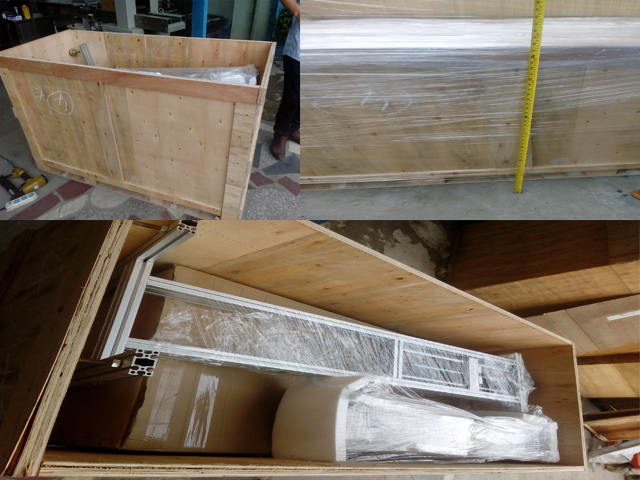

• Pakkauskoko: 1945 mm x 545 mm x 1575 mm
• Toimitushihna (valinnainen): 1500 × 250 × 750 mm

Katso video

Induktiotiivistys, joka tunnetaan myös nimellä korkin sulkeminen, on kosketukseton menetelmä sisätiivisteen lämmittämiseksi muovi- ja lasisäiliöiden yläosan hermeettiseksi sulkemiseksi. Tämä sulkemisprosessi tapahtuu sen jälkeen, kun säiliö on täytetty ja suljettu.

Komposiittimateriaalien sähkömagneettisen induktion tiivistystekniikka on maailman nyt tunnustama edistynyt tiivistysmenetelmä, ja sen kosketuksettoman lämmityksen ominaisuus soveltuu muovipullojen (PP, PVC, PET, ABS, HDPE, PS ja DURACON) sulkemiseen. , lasipullo ja erilaiset komposiittimuoviletkut, joten tällä hetkellä se on edistynein tekniikka pullojen sulkemiseen sellaisille aloille kuin apteekki-, elintarvike-, rasva-, päivittäisen kemian, kotitalouskemian ja maatalouskemian teollisuudessa.

Toimintaperiaate ja miten se toimii

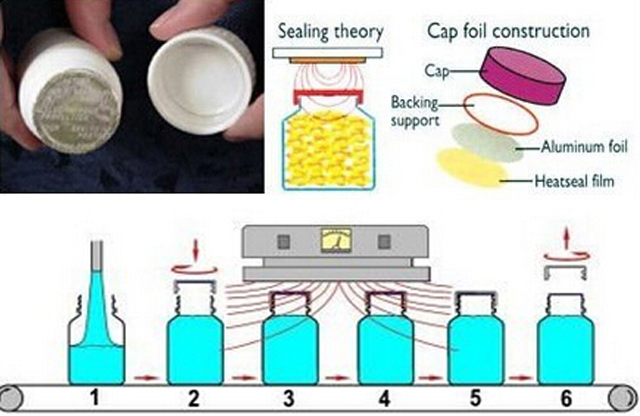

Suljin toimitetaan pullottajalle siten, että alumiinifoliopäällyste on valmiiksi asetettu. Vaikka valittavana on useita vuorauksia, tyypillinen induktiovuoraus on monikerroksinen. Päällyskerros on paperimassaa, joka on yleensä pisteliimattu korkkiin. Seuraava kerros on vahaa, jota käytetään alumiinifoliokerroksen kiinnittämiseen massaan. Pohjakerros on kalvoon laminoitu polymeerikalvo. Kun kansi tai suljin on kiinnitetty, säiliö kulkee induktiokäämin ali, joka lähettää värähtelevää sähkömagneettista kenttää. Kun säiliö kulkee induktiokäämin (tiivistyspään) alta, johtava alumiinifoliovuoraus alkaa lämmetä pyörrevirtojen vaikutuksesta. Lämpö sulattaa vahan, joka imeytyy massan taustaan ja vapauttaa kalvon korkista. Polymeerikalvo myös lämpenee ja virtaa säiliön reunalle. Jäähtyessään polymeeri muodostaa sidoksen säiliöön, jolloin tuloksena on hermeettisesti suljettu tuote. Säiliö tai sen sisältö eivät vaikuta negatiivisesti; Syntynyt lämpö ei vahingoita sisältöä.

Kalvo voi ylikuumentua ja vahingoittaa tiivistekerrosta ja mahdollisia suojaesteitä. Tämä voi johtaa viallisiin tiivisteisiin jopa viikkoja alkuperäisen tiivistysprosessin jälkeen, joten induktiotiivisteen oikea koko on elintärkeää määritettäessä tarkka järjestelmä, joka tarvitaan tietyn tuotteen käyttämiseen.

Tiivistys voidaan tehdä joko kädessä pidettävällä yksiköllä tai kuljetinjärjestelmällä.

Uudempi kehitys (joka sopii pienempään määrään käyttökohteita paremmin) mahdollistaa induktiotiivistyksen käytön kalvotiivisteen kiinnittämiseen säiliöön ilman sulkimen tarvetta. Tässä tapauksessa folio toimitetaan valmiiksi leikattuna tai kelalla. Jos se toimitetaan kelalla, se stanssataan ja siirretään säiliön kaulaan. Kun kalvo on paikallaan, tiivistepää painaa sitä alas, induktiojakso aktivoituu ja tiiviste kiinnitetään säiliöön. Tämä prosessi tunnetaan suorana sovelluksena tai joskus "korkittomana" induktiotiivistyksenä.

Perusparametri

Tiivistyksen ominaisuudet:

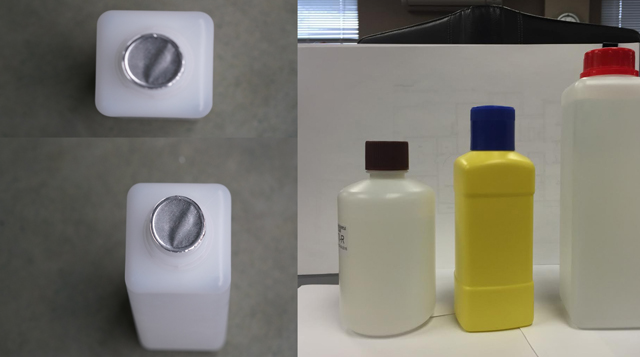

1) Kosketukseton lämmitys, sopii muovipullojen, lasipullojen ja erilaisten komposiittimuoviletkujen sulkemiseen ja täyttää GMP-standardin.

2) Korkea tiivistystehokkuus ja kätevä käyttö.

3) Laajan sopeutumiskyvyn ansiosta se on tällä hetkellä edistynein teknologia tuotteiden sulkemiseen apteekissa, elintarvikkeissa, juomissa, terveystuotteissa, kosmetiikassa ja sellaisissa kemiallisissa tuotteissa kuten rasva.

Käyttövaiheet:

Ennen kuin käynnistät koneen, aseta suljettava pullo "tiivistelaatikon" alle, säädä "erektori" niin, että "tiivistelaatikon" pohjan ja pullon korkin välinen rako on noin 2 mm, ja säädä "pullon pysäytin". vipu" kohdistaaksesi pullon "tiivistelaatikon" sivupinnan keskelle. Kytke "kuljetinhihnan ohjauskytkin" päälle ja säädä "kiertonopeuden säätö 8", jotta kuljetin toimii sopivalla nopeudella. Pyydä sitten edellä mainittu pullo kulkemaan "tiivistelaatikon" alta nähdäksesi, koskettaako se "tiivistelaatikkoa". Paras kunto on, että se ei kosketa pohjaa pienimmällä rakolla. Aseta sitten "tiivistelaatikon" liitäntäjohto pääkoneen "tiivistelaatikon lähtöliitäntään".

Kuljetinhihnan nopeutta voidaan säätää "kiertonopeuden säätö 8" -säätimellä. Alumiinifoliotiivisteen tiiviys liittyy kuljetinhihnan nopeuteen ja tehoon. Aseta ensin alumiinifoliolla varustetut pullot kuljetinhihnalle, kytke "virtakytkin 3" päälle ja anna suljettavan pullon kulkea "tiivistelaatikon" alta sulkemiskokeen suorittamista varten. Kone toimii normaalisti nopeudella, kun korkki on tiiviisti suljettu.

Kuinka valita induktiotiivistyskone?

Jos pakkaat tabletteja tai kapseleita pulloihin, induktiosuljetuksesta voi olla hyötyä. Induktiotiivistys luo näkyvän tiivisteen, joka takaa kuluttajalle tuotteen turvallisuuden. Tämän seurauksena ansaitset todennäköisemmin heidän toistuvan liiketoiminnan. Tässä artikkelissa käsitellään induktiotiivistyskomponentteja, valintaa ja asennusta.

Induktiotiivisteen käyttö edellyttää, että pullot on suljettava sulkimella, joka sisältää kalvon sisätiivisteen, jota joskus kutsutaan vuoraukseksi. Kun suljetut pullot kulkevat kuljetinta pitkin, induktiotiiviste sulattaa sisätiivisteet pullon aukkoihin sähkömagneettisen kentän avulla. Kun pullo poistuu sähkömagneettisesta kentästä, kalvo jäähtyy. Hermeettinen, ilmatiivis sisätiiviste tarjoaa visuaalisen peukaloinnin todisteen, estää vuodot, edistää lapsiturvallisuutta ja suojaa tuotettasi pölyltä, sumulta, savuilta, höyryiltä ja kaasuilta. Joissakin tapauksissa sisätiiviste myös pidentää säilyvyyttä.

Induktiotiivistyskoneen osa

Induktiotiivistimen kaksi pääkomponenttia ovat virtalähde ja tiivistyskela.

Virtalähde - Virtalähde (invertteri) muuntaa syöttötehon tehoksi ja taajuudelle, joka tarvitaan pullojen sulkemiseen. Virtalähteen kilowattiarvo kertoo sen soveltuvuuden sovellukseen. Yleensä mitä enemmän suljettavia pulloja (ja siten nopeampi pullotuslinja) ja mitä suurempi pullon aukko, sitä korkeampi kilowattiarvo vaaditaan. Manuaaliset tai kädessä pidettävät järjestelmät vaativat vain 0,5 kilowattia, kun taas suurnopeusjohdot voivat vaatia 6 kilowattia, mikä on markkinoiden suurin yksikkö. Teollisuuden työhevosen teho on 2 kilowattia.

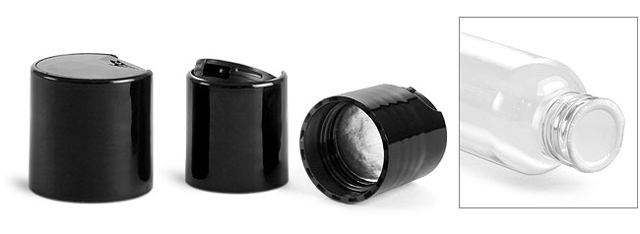

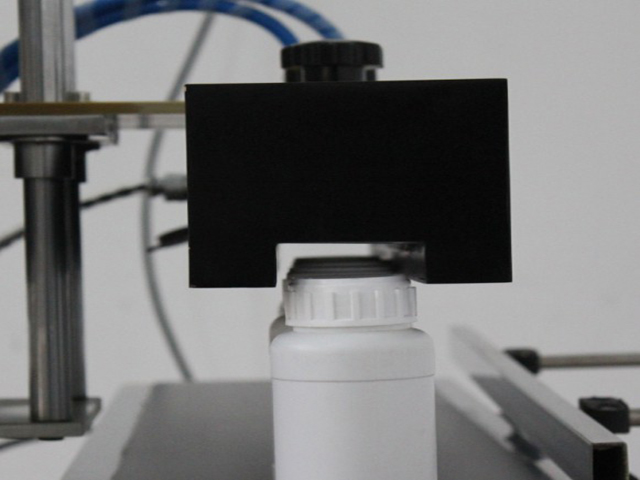

Tiivistyskela - Tiivistyskela on metallijohdin, jota ympäröivät ferriitit ja joka on suljettu sähköä johtamattomaan koteloon. Ferriitit ohjaavat ja fokusoivat sähkömagneettista kenttää tiivistyksen tehokkuuden varmistamiseksi. Käytännössä mikä tahansa kelakokoonpano on mahdollinen, mutta kaksi perusmallia ovat litteät kelat ja tunneli- (tai kanava-) kelat. Litteitä keloja käytetään lapsiturvallisten tai tavallisten litteiden korkkien, joiden halkaisija on 20–120 millimetriä, sisätiivisteissä. Tunnelikäämejä käytetään juoksu-, annostelu-, push-pull-, yorker- tai fliptop-korkkien kanssa, joista useimpia ei käytetä kiinteiden annosmuotojen pakkaamiseen. Voit asentaa joko kelamallin olemassa olevan kuljettimen päälle tai voit yhdistää järjestelmän asettamalla kelan ja virtalähteen kärryyn, jotta se on helppo siirtää linjalta toiselle.

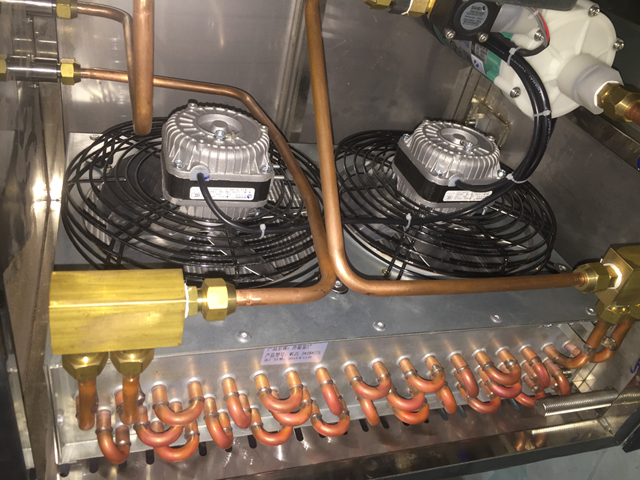

Vedettömät (ilmajäähdytteiset) järjestelmät ovat korvanneet vesijäähdytteiset järjestelmät suosituimpana induktiotiivistetyyppinä. Vaikka räätälöidyt vesijäähdytteiset järjestelmät ovat edelleen suosituin valinta pesuympäristöissä tai erikoistuneissa vaarallisissa kemiantehtaissa, vedettömät järjestelmät ovat suurimmaksi osaksi korvaamassa tavalliset vesijäähdytteiset yksiköt. Miksi? Koska vedettömät (ilmajäähdytteiset) tiivisteet ovat puolet kooltaan ja poistavat vedenkierrättimien, vedensuodattimen, letkujen, lämpöpattereiden, pumppujen ja virtauskytkimien tarpeen. Lyhyesti sanottuna ilmajäähdytteiset järjestelmät minimoivat huollon, ovat luotettavampia ja maksavat vähemmän omistaa ja käyttää.

Rahasi kannattaa

Arvioidessasi induktiotiivisteen hankintaa sinun tulee huomioida, että sijoitetun pääoman tuotto perustuu pääasiassa sisätiivisteen lisäämisen pitkäaikaiseen hyötyyn, jota on vaikea mitata. Mutta kun vertaat induktiotiivisteitä, katso koneelta odotettavissa olevaa käyttöikää ja palvelun laatua, jota voit odottaa toimittajalta.

Ensin sinun on päätettävä, parantaako sisätiivisteen lisääminen pulloon merkittävästi pakkaustasi. Katso seuraavaksi tiivistimen elektroniikkaa, joka yleensä sanelee sen käyttöiän. Induktiotiivisteet on valmistettu kestämään pitkään. Itse asiassa jotkin nykyään päivittäisessä käytössä olevat tiivisteaineet ovat yli 25 vuotta vanhoja. Laitteen rakentamiseen käytetyn elektroniikan saatavuus on kuitenkin aina yksi tekijä. Kun elektroniikkaa päivitetään, varaosia on vaikeampi löytää. Hyvämaineiset valmistajat suunnittelevat laitteita komponenttien perusteella, jotka he voivat vaihtaa vuosiksi eteenpäin.

Kun tutkit toimittajan palvelua (myynninjälkeinen tuki), kysy, aikooko myyjä:

• Tee järjestelmän vianmääritys kanssasi puhelimitse tai lähettämällä huoltoteknikko, vai pitääkö järjestelmä palauttaa tehtaalle huoltoa varten?
• Toimitetaanko virtalähde tiivistyskelasta riippumatta? Jos kaksi komponenttia ovat erillisiä, toisen vika ei pakota sinua poistamaan koko järjestelmää käytöstä.
• Toimitetaanko varaosat nopeasti? Ihannetapauksessa osat saapuvat tehtaallesi seuraavana päivänä tilauksen jälkeen.

Lopuksi saatat haluta valita järjestelmän, joka on riittävän suuri sopimaan usean muotoisille ja kokoisille korkkeille ja pulloille, sekä järjestelmän, joka kestää suuria linjanopeuksia. Tällä tavalla sinun ei tarvitse vaihtaa yksikköä, jos sovellus muuttuu tai teho kasvaa. Maksamalla nyt hieman enemmän suuremmasta virtalähteestä tai joustavammasta kelasuunnittelusta voit säästää rahaa tulevaisuudessa. Jos tiedät sovelluksen muuttuvan, etsi järjestelmä, jonka avulla voit vaihtaa tiivistyskelat ilman työkaluja. Sopimuspakkaajat ostavat usein useamman kuin yhden tiivistyskelan, jotta he voivat tiivistää monenlaisia korkkikokoja ja -tyylejä.

Valinnaiset varusteet

Suosituimpia vaihtoehtoja ovat mm

• Tiivisteen eheyden ilmaisin. Nämä havaitsevat puuttuvan kalvon, löystyneet korkit, virittyneet korkit ja juuttuneet pullot.
• Pneumaattinen hylkäyslaite. Tämä toimii yhdessä sinetin eheystunnistimen kanssa ja työntää mahdollisesti sulkemattomia tuotteita tarjottimelle, jotta viallisilla tiivisteillä varustetut pullot eivät pääse linjan päähän.
• Näkyvät tai äänihälytykset. Ne kertovat sinulle ongelmasta, vaikka olisit kaukana järjestelmästä.
• Validointituki. IQ/OQ on pakollinen useimmilla lääkepakkauslinjoilla, ja asennuspätevyys ja käyttöpätevyys ovat tulossa suosittuja myös ravintolisä- ja elintarviketeollisuudessa.

Asennus

Induktiotiivisteet on helppo asentaa. Tiivistin vaatii 3–5 jalkaa suoraa, esteetöntä kuljetinta tiivistyskelan asentamista tai asettamista varten. Kela on aina asennettu kuljettimen suuntaisesti. Estä vahingossa tapahtuva kuumeneminen pitämällä tiivistysalue erossa metalliosista.
