Automaattinen pystysuora laatikko pahvikotelon muodostava pystyttävä pohjatiivistyskone

Automaattinen pystysuoran laatikon pahvikotelon muodostava erector-pohjatiivistyskone

Automaattiset kartongin pystytystiivistyslaitteet
Jännite (V/Hz): AC 220/50
Teho (W): 220
Kaasunpaine (Mpa): 6-7kg
Max. Pakkauksen koko (L × K) (mm): 500 * 400 * 400 mm
Min. Pakkauksen koko (L × K) (mm): 250 * 150 * 100 mm
Nauhausnopeus (m/min): 24
Teippi: Käytetty vedetöntä BOPP-teippiä tai PVC-teippiä
Pöydän korkeus (mm): 600 mm
Teipin leveys (mm): 60 (Minim. laatikon koko muuttuu jonkin verran, jos käytät teippiä leveydeltään 48 mm tai 76 mm)
Ulkomitat (P×L×K) (mm): 2000*1900*1450mm
Nettopaino (kg): 480 kg

Konetta on helppo käyttää ja huoltaa yksinkertaisella rakenteella ja laadukkaalla, minkä vuoksi sitä käytetään laajasti eri teollisuudenaloilla.

Turvallisuusohjeet

1. Käyttäjän ja huoltohenkilöstön tulee lukea käyttöohje huolellisesti ennen tämän koneen käyttöä ja huoltamista.

2. Käyttäjän on pysyttävä poissa takaosan taittolevystä loukkaantumisen välttämiseksi.

3. Virta ja kaasu on suljettava nauhan asennuksen ja päivittäisen huollon aikana.

4. Vain koulutettu henkilökunta saa käyttää konetta.

Suorituskyky / Ominaisuudet

Helppokäyttöinen, konetta voidaan käyttää erikseen ja yhdistettynä pakkauslinjaan.

Pystysuora säilytys, laatikoita voidaan lisätä milloin tahansa pysäyttämättä konetta.

Soveltuu samankokoisten laatikoiden muodostamiseen ja sulkemiseen.

Säädä manuaalisesti muuttaaksesi laatikoiden kokoa (valmistus 2-3 minuutissa).

Edistyksellinen valosähköinen induktioohjausjärjestelmä.

Järkevästi suunniteltu muotoilu, taitto ja saumausprosessi suoritetaan samanaikaisesti.

Leikkuri Turvajärjestelmä, joka estää käsien syntymisen leikkurin pistosta.

Raskaaseen käyttöön rakennettu, sekä teräs- että ruostumaton terästyypit.

Varustettu PLC-järjestelmällä, säästää työtä ja helppokäyttöinen.

Hyväksytty kansainvälinen edistynyt tekniikka, tuodut osat ja sähkökomponentit, tällä koneella on vakaa suorituskyky ja pitkä käyttöikä.

Pakkauksen pystytyspakkauskoneen vaihtoehdot:

Ruostumaton teräs versio;
Sulateliimatiivistetyyppi
Oikea tai vasen käsi;
Koneelle määritetty väri
Määritelty pneumaattisten ja sähköisten elementtien merkki
Avoin turvasuojahälytys, koneen pysäytystoiminto
Eristä sähkökaappi
2 & 3 tuuman nauhapää;
24V pienjänniteohjaus

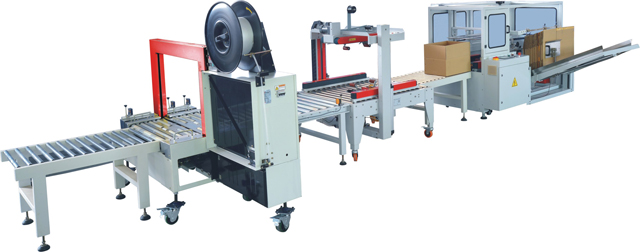

Täysin automaattinen kartonkiasennuskoneen ylätiivistyskoneiston automaattinen linja:

Perusparametri

Jännite (V/Hz)	AC 220/50 (voidaan säätää US-virtalähteellä)
Teho (W)	220
Kaasunpaine (Mpa)	6-7 kg
Max. Pakkauksen koko (L × K) (mm)	500400400mm
Min. Pakkauksen koko (L × K) (mm)	250150100mm
Nauhausnopeus (m/min)	24
Käytetty teippi	BOPP Vedetön teippi PVC Teippi
Pöydän korkeus (mm)	600mm
Teipin leveys (mm)	60 (Minim. laatikon kokoon tulee jonkin verran muutoksia, jos käytät teippiä leveydeltään 48 mm tai 76 mm)
Ulkomitat (P × L × K) (mm)	200019001450mm
Nettopaino (kg)	480 kg

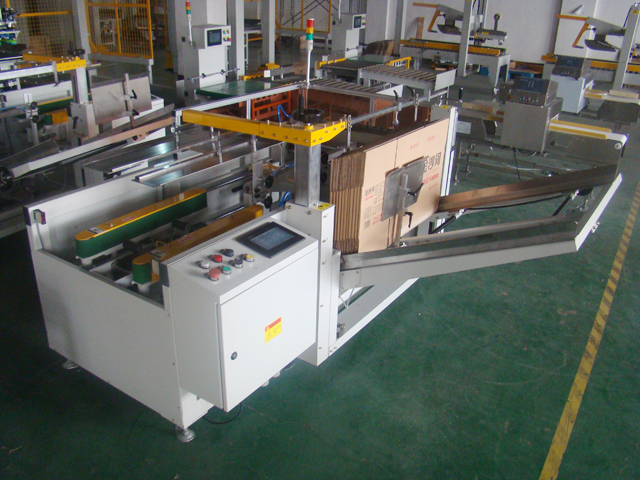

Kuva laatikon pystytyskoneesta

Virheet ja ratkaisut laatikon pystytyspohjan tiivistyslaitteissa:

Tiivisteen toimintahäiriö ja ratkaisu
Nro	Toimintahäiriö	Mahdollinen syy	Ratkaisu
1	Teippiä ei voi leikata pois	Kalvin paikka ei ole tarpeeksi terävä. Kalvin piikki on juuttunut kiinni.	Vaihda kalvin paikka Pese kalvin paikka
2	Teipin katkaisun jälkeen on häntää.	Kalvin paikka ei ole tarpeeksi terävä. Kalvaimen istuimessa on varsi. Vetojousi on liian löysällä.	Tarkista, onko kalvimen istukan mutteri liian löysällä vai ei. Voitele mutteri tarvittaessa.
3	Teippi ei voi tarttua pahvikoteloon kokonaan.	Pääjousi on liian löysällä ja telan akselilla on liimaa. Teippi on hylkäys	Säädä pääjousen vetoa ja tyhjennä rulla. Vaihda teippi
4	Pahvilaatikko on lukittu puoliväliin.	Liimauspyörän mutteri on liian tiukka, pahvilaatikon kuljetuslinjan korkeussäätö ei sovi ja pääjousi on liian tiukka.	Löysää kiinnityspyörää, säädä mutteri, säädä korkeus uudelleen ja löysää pääjousi.
5	Teippi leikataan pois sulkemisen aikana.	Kalvin paikka ulkonee liian pitkälle.	Laske kalvimen paikka alas.
6	Teippi on usein pois radalta.	Ohjausrullan paine laatikkoon ei ole sama.	Säädä ohjausrullan tila uudelleen.
7	Teippi ei ole keskiviivalla.	Takautumisestopyörä on rikki.	Vaihda takaiskun esto.
8	Tiivistyksen aikana on epänormaalia.	Axletree-istuimessa on pölyä.	Puhdista akselin istuin ja voitele.
9	Ennen sulkemista on ulkonema ja sulkemisen jälkeen liina.	Eri hihnojen nopeus on erilainen, eikä laatikko ole oikealla paikalla koneeseen työnnettäessä.	Säädä jokaisen kuljetussiiman veto tasaiseksi, jotta laatikko voidaan asettaa oikeaan paikkaan.
10	Tiivistyksen jälkeen on verhoa	teipin jännitys on liian suuri
