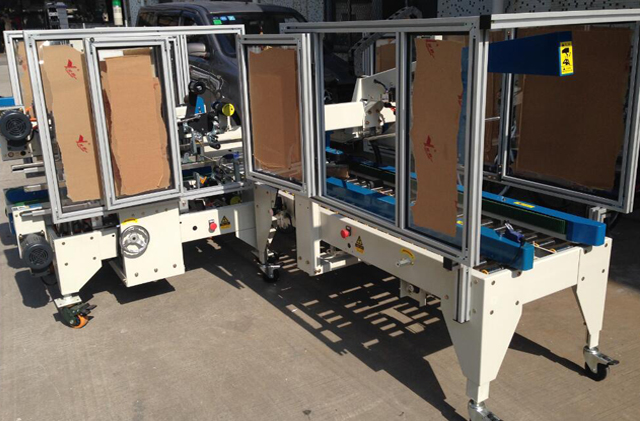

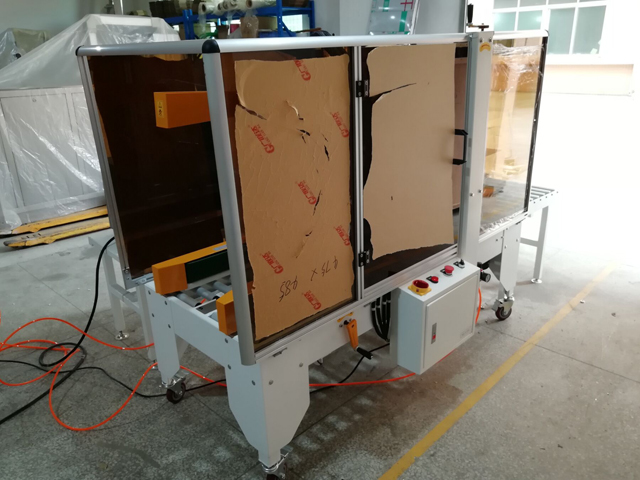

Peltitölkkien koteloiden sulkemiskoneen kotelon sulkemistiivistyslaitteet

Peltitölkkien koteloiden sulkemiskonekotelon sulkemislaitteet

Tiivistysnopeus: 800-900 / TUNNissa
Pakkauksen mitat (L): 150mm ~ 500mm
Pakkauksen korkeus (K): 120mm ~ 500mm
Laatikon pituus (L): 200mm ~ 600mm
Käytettävä teippi: 48 ~ 60 ~ 75 W x 1000 ml
Rullan pituus: 570 ~ 770 mm (SÄÄDETTÄVÄ)
Koneen mitat: P1880 x L900 x K1510mm
Paino: ≈180 kg
MAX: 50 dBA
Sähkönkulutus: MAX: 1,2 kW
Virtalähde: 220V/50Hz/60Hz/1Ph tai 380V/50Hz/60Hz/3Ph
Ilmanlähde: 3kg/cm2 100nl/min

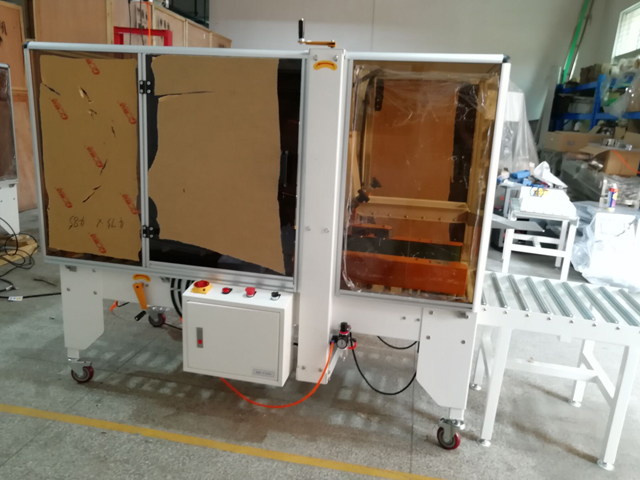

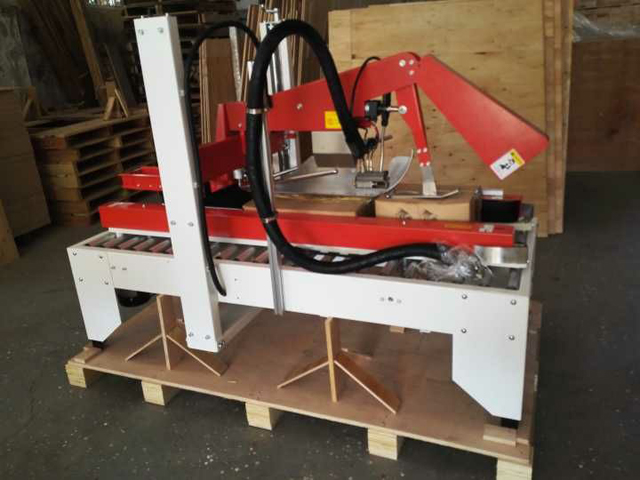

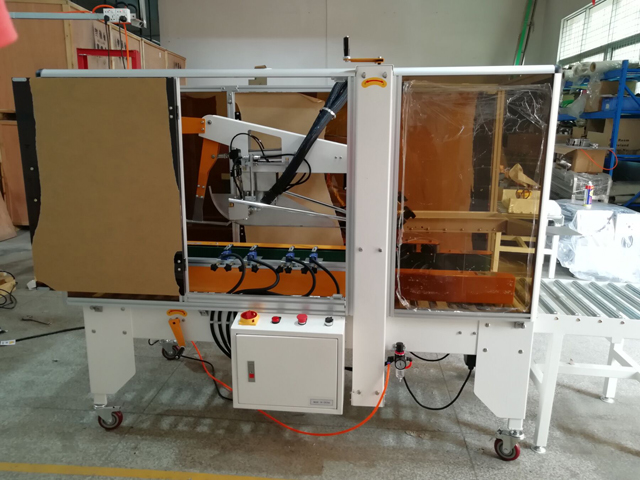

Kone koostuu kahdesta osasta: Pahvipakkauskone ja kuumasulateliimalaite; Tämä tiivistysaine sopii kartongin sulkemiseen ja teippiin, automaattinen tiivistysteippikone, jossa on automaattinen taittuva kansi, on ihanteellinen pakkauslaitteiden ominaisuudet mukavuuden ja taloudellisuuden sekä tehokkuuden kannalta.

Osat, jotka on hyväksytty puoliautomaattiseen kartonkipakkauskoneeseen
1. Moottori: Taiwan Luyang
2. Virtakytkin: Korea KACON
3. Laakeri: Japan NSK
4. Leikkuri: Japan SKD11
5. Kuljetinhihnat: tuonti Italiasta
6. Pyörä: VK-CS-50E

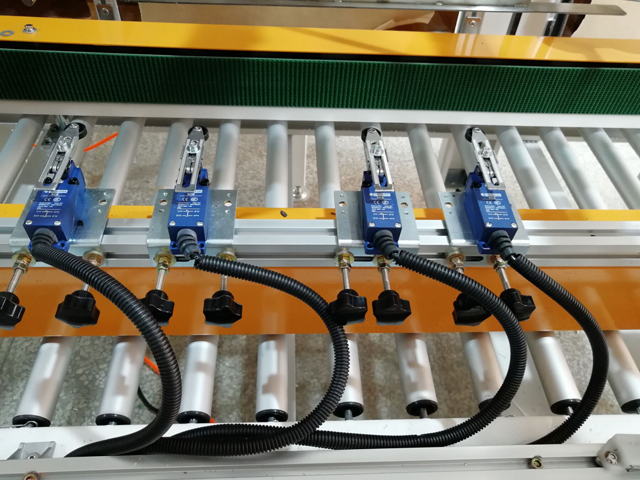

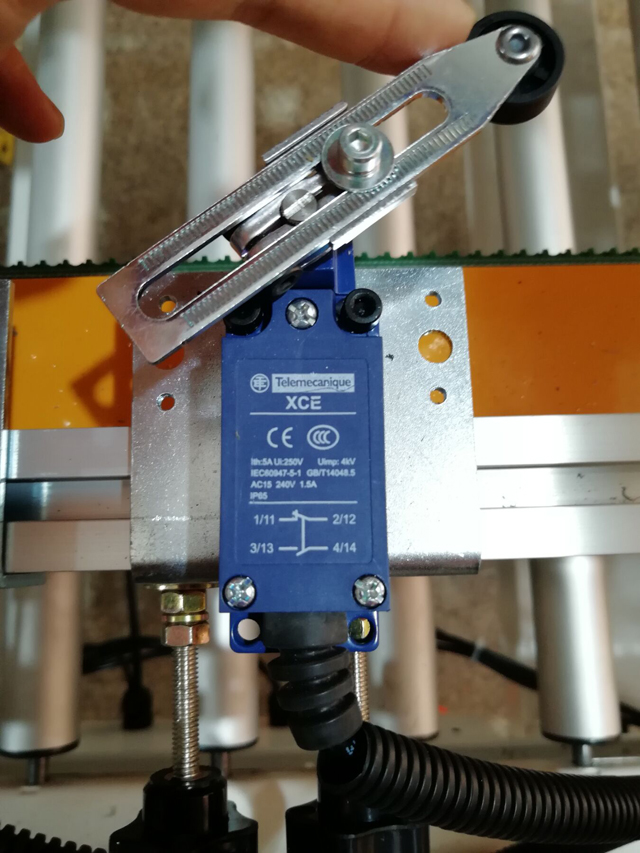

7. Kosketuskytkin: Japani OMRON
8. Väliviesti: Janpan IDEC
9. AC-kontaktori: CHINT
10. Cylinda: Taiwan SHARKO
11. Magneettinen venttiili: Taiwan SHARKO

Pahvipakkauksen tiivistimen säätäminen erikokoisille laatikoille:

Ennen kuin suoritat säätötöitä, irrota virtalähde.

Vaihe 1: Pöydän korkeuden säätö

Maadoita laitteet asianmukaiselle säilytyspaikalle, säädä pöytälevy haluamallesi korkeudelle.
(1) Löysää säädettävää ruuvia.
(2) Säädä pöydän jalan korkeus.
(3) Lukitse ruuvi.
(4) Paina pysäytintä kiinnittääksesi asennon.

Vaihe 2: Pneumaattinen säätö

(1) Yhdistä kone pneumaattiseen syöttöön.
(2) Vedä ruuvia ja kierrä sitä myötäpäivään lisätäksesi painetta tai vastapäivään vähentääksesi painetta
(3) Pneumaattinen paine on säädettävä arvoon noin 5-6 kg/cm2.
(4) Kierrä ruuvi tiukasti säätötöiden päätyttyä.

Erittely

Tiivistysnopeus: 800-900 / TUNNissa
Pakkauksen mitat (L): 150mm ~ 500mm
Pakkauksen korkeus (K): 120mm ~ 500mm
Laatikon pituus (L): 200mm ~ 600mm
Käytettävä teippi: 48 ~ 60 ~ 75 W x 1000 ml
Rullan pituus: 570 ~ 770 mm (SÄÄDETTÄVÄ)
Koneen mitat: P1880 x L900 x K1510mm
Paino: ≈180 kg
MAX: 50 dBA
Sähkönkulutus: MAX: 1,2 kW
Virtalähde: 220V/50Hz/60Hz/1Ph tai 380V/50Hz/60Hz/3Ph
Ilmanlähde: 3kg/cm2 100nl/min

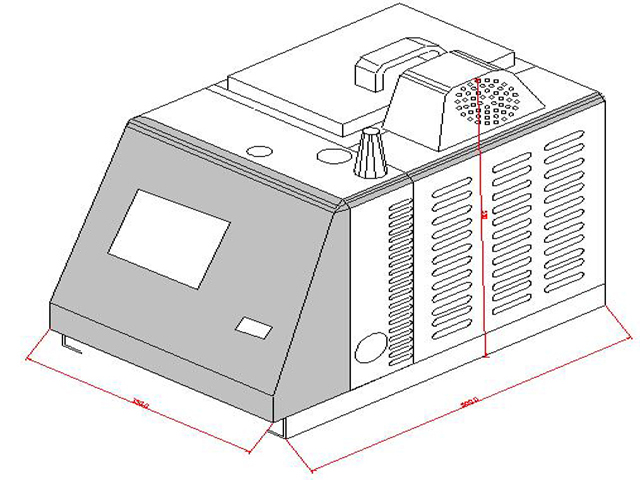

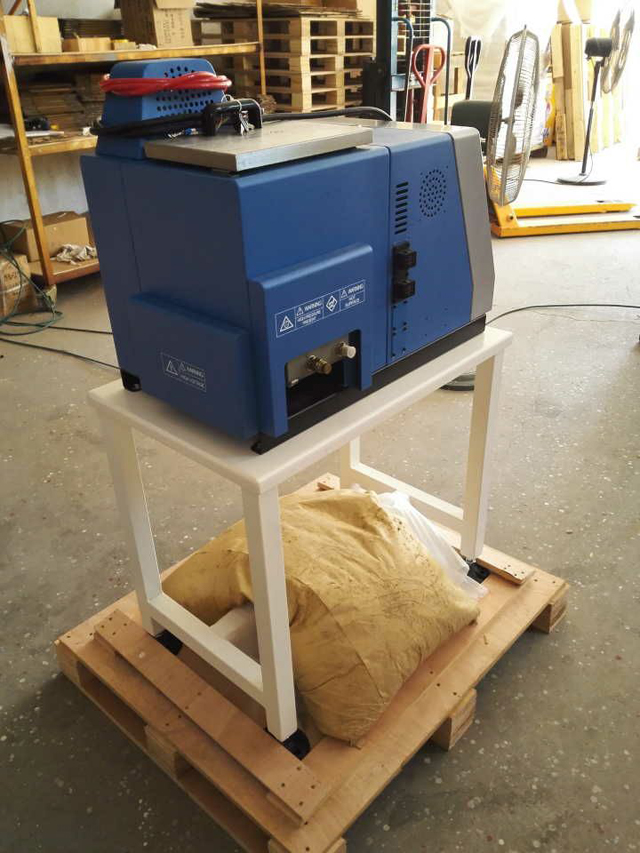

Sulateliimalaitteen tekniset parametrit

Liimasylinterin tilavuus: 10L
Tilavuus: 9,8L
Ilmanpainealue: 48-415 kpa (10-60psi)
Tulojännite Vakio: AC200-240V 1PH 50/60HZ
Koneen koko: 750 * 450 * 470 mm
Koneen paino: 65 kg
Ympäristön lämpötila-alue: 0-50 ℃
Lämpötila-alue: 0-260 ℃
Max. Hydraulinen käyttöpaine: 8,7 Mpa
Suojaustasot: IP54

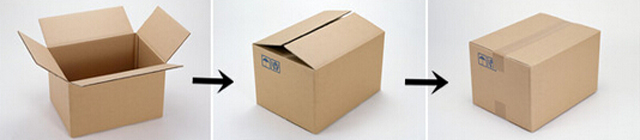

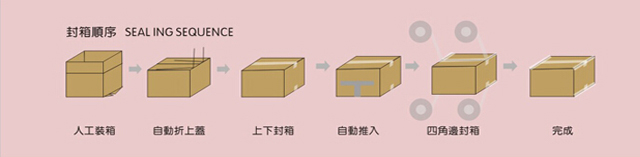

Vuokaavio pahvikoteloiden sulkemisprosessista laatikkopakkausten sulkemislaitteistosta:

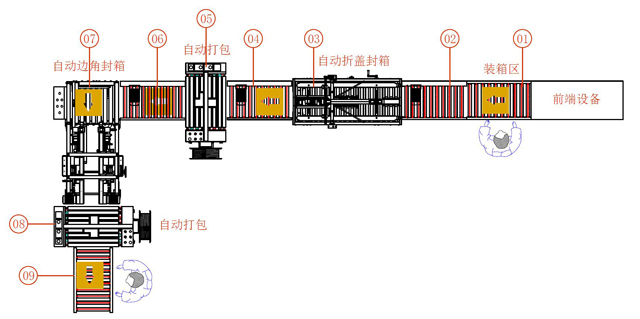

Työskentelyvirtaus täysautomaattiselle laatikon sulkemispäätypakkausprosessille:

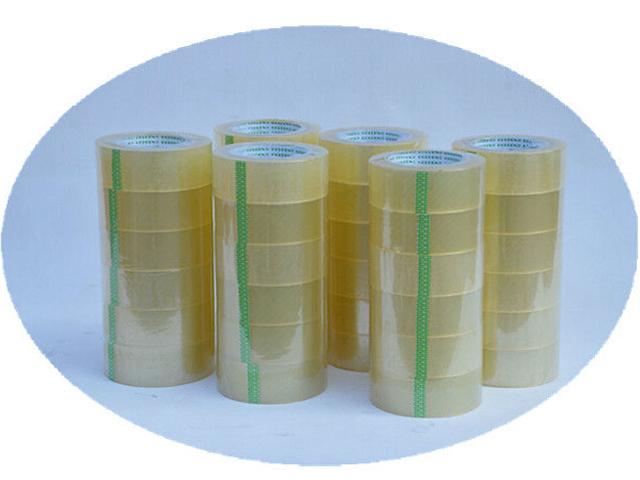

Teipit, jotka on varustettu laatikoiden sulkemiskoneella laatikoiden sulkemiseen:

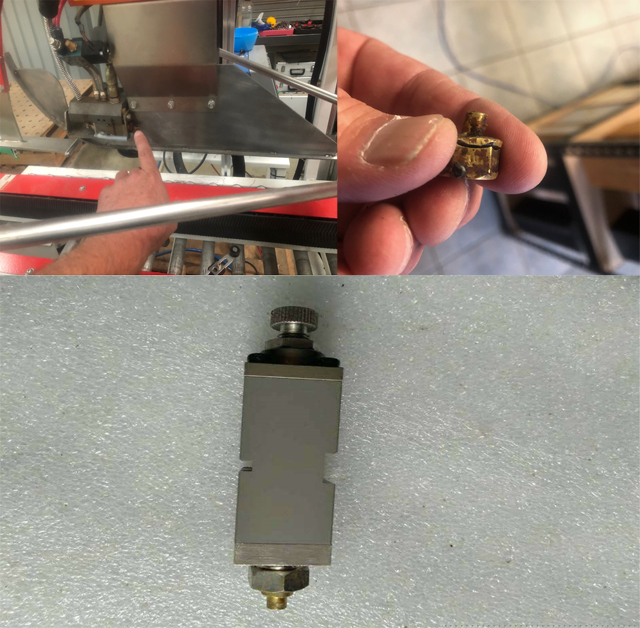

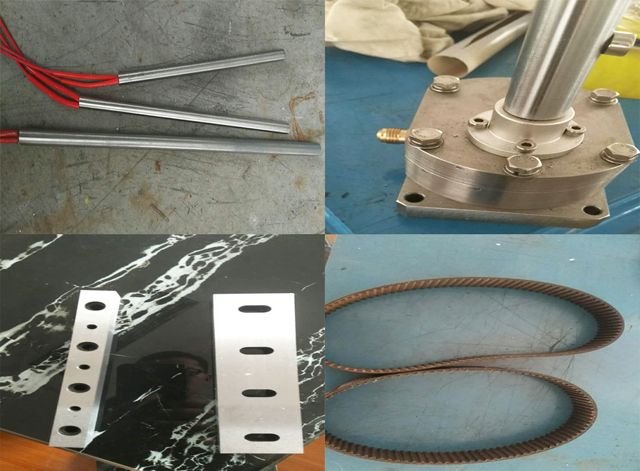

Tiivistyskoneen varaosat:

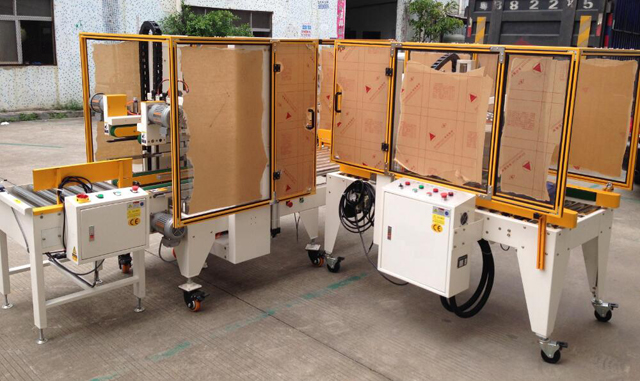

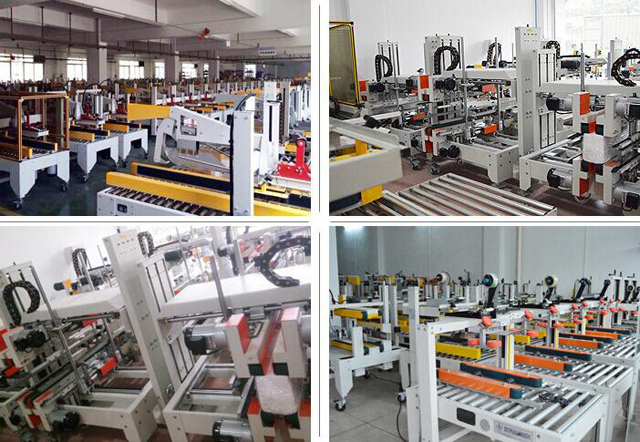

Tehdaspaja kartonkipakkauskoneille Eri mallit kokoonpanon käyttöönottoa varten

Virheet ja ratkaisut pahvipakkauksen pystytystiivistyslaitteissa:

Tiivisteen toimintahäiriö ja ratkaisu
Ei	Toimintahäiriö	Mahdollinen syy	Ratkaisu
1	Teippiä ei voi leikata pois	Kalvin paikka ei ole tarpeeksi terävä. Kalvin piikki on juuttunut kiinni.	Vaihda kalvin paikka Pese kalvin paikka
2	Teipin katkaisun jälkeen on häntää.	Kalvin paikka ei ole tarpeeksi terävä. Kalvaimen istuimessa on varsi. Vetojousi on liian löysällä.	Tarkista, onko kalvimen istukan mutteri liian löysällä vai ei. Voitele mutteri tarvittaessa.
3	Teippi ei voi tarttua pahvikoteloon kokonaan.	Pääjousi on liian löysällä ja telan akselilla on liimaa. Teippi on hylkäys	Säädä pääjousen vetoa ja tyhjennä rulla. Vaihda teippi
4	Pahvilaatikko on lukittu puoliväliin.	Liimauspyörän mutteri on liian tiukka, pahvilaatikon kuljetuslinjan korkeussäätö ei sovi ja pääjousi on liian tiukka.	Löysää kiinnityspyörää, säädä mutteri, säädä korkeus uudelleen ja löysää pääjousi.
5	Teippi leikataan pois sulkemisen aikana.	Kalvin paikka ulkonee liian pitkälle.	Laske kalvimen paikka alas.
6	Teippi on usein pois radalta.	Ohjausrullan paine laatikkoon ei ole sama.	Säädä ohjausrullan tila uudelleen.
7	Teippi ei ole keskiviivalla.	Takautumisestopyörä on rikki.	Vaihda takaiskun esto.
8	Tiivistyksen aikana on epänormaalia.	Axletree-istuimessa on pölyä.	Puhdista akselin istuin ja voitele.
9	Ennen sulkemista on ulkonema ja sulkemisen jälkeen liina.	Eri hihnojen nopeus on erilainen, eikä laatikko ole oikealla paikalla koneeseen työnnettäessä.	Säädä jokaisen kuljetussiiman veto tasaiseksi, jotta laatikko voidaan asettaa oikeaan paikkaan.
10	Tiivistyksen jälkeen on verhoa	teipin jännitys on liian suuri

Takuu: Kaikille koneille se vaatii 1 vuoden takuun. (Takuun ulkopuolelle jäävät ongelmat, jotka johtuvat onnettomuuksista, väärinkäytöstä, väärinkäytöstä, varastointivaurioista, laiminlyönnistä tai laitteen tai sen osien muutoksista. Myöskään helposti rikkoutunut varaosa ei sisälly takuuseen)

Asennus: Kun kone on saapunut tehtaallesi, teknikkomme menee tarvittaessa paikallesi asentamaan ja testaamaan konetta sekä kouluttamaan työntekijäsi koneen käyttöön (juna-aika riippuu työntekijästäsi). Kulujen (lentolippu, ruoka, hotelli, matkustusmaksu maassasi) tulee olla tililläsi ja sinun on maksettava teknikolle 150 USD päivässä. Voit myös mennä tehtaallemme harjoittelemaan.

Huollon jälkeen: Jos saat ongelman koneeseen, teknikkomme menee luoksesi korjaamaan koneen mahdollisimman pian. Kustannusten tulee olla tililläsi (kuten yllä).
